38
ЧИЛЛЕРЫ ACC-TVAB/2

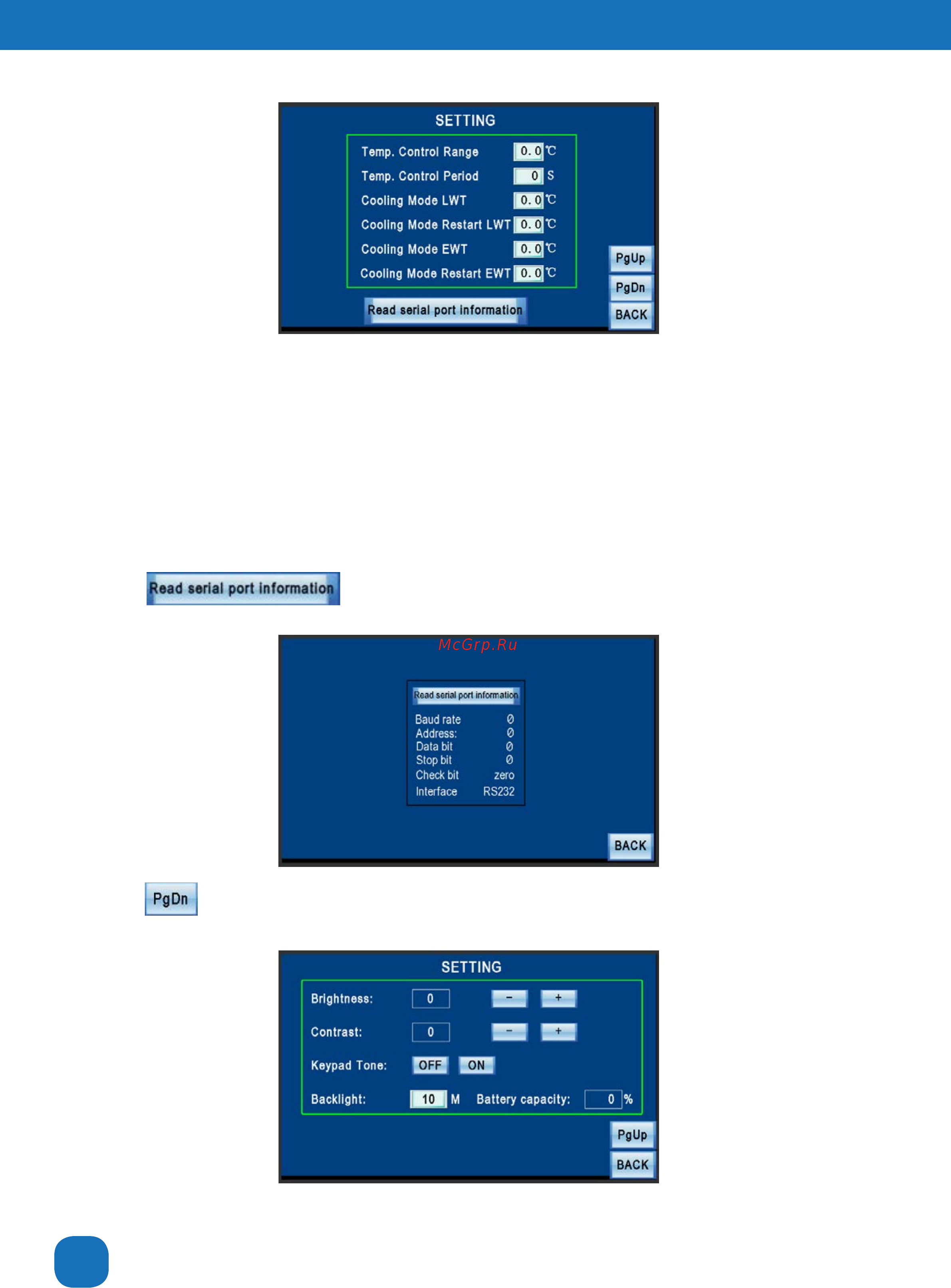

Temp. control range (Диапазон регулирования t
0
): установка допустимых отклонений температурной уставки. Если
допустимое отклонение составляет 2
0
С, то при изменении температуры воды на ±1
0
С от заданной уставки не прои-
зойдет ни увеличения, ни уменьшения нагрузки на компрессор.
Temp. control period (Интервал проверок t
0
): задание интервала между проверкой значений температур. Спустя
заданное после предыдущей проверки время происходит повторное снятие показаний температур, ориентируясь на
которые, контроллер уменьшает или увеличивает нагрузку на компрессор.
Cooling mode LWT/EWT (t
0
вх/вых воды в режиме Охлаждения): в режиме Охлаждения разница температур вхо-
дящей/выходящей воды может задаваться по желанию пользователя. При работе в режиме Охлаждения уставки
режима Нагрева не принимаются во внимание.
Restart LWT/EWT (Разница t
0
перезапуска): перезапуск системы после ее выключения выполняется только при
превышении значения перепада температур заданной уставки.
Нажмите для получения информации.
Нажмите
для перехода к следующей странице Уставок параметров.
