40
ЧИЛЛЕРЫ ACC-TVAB/2

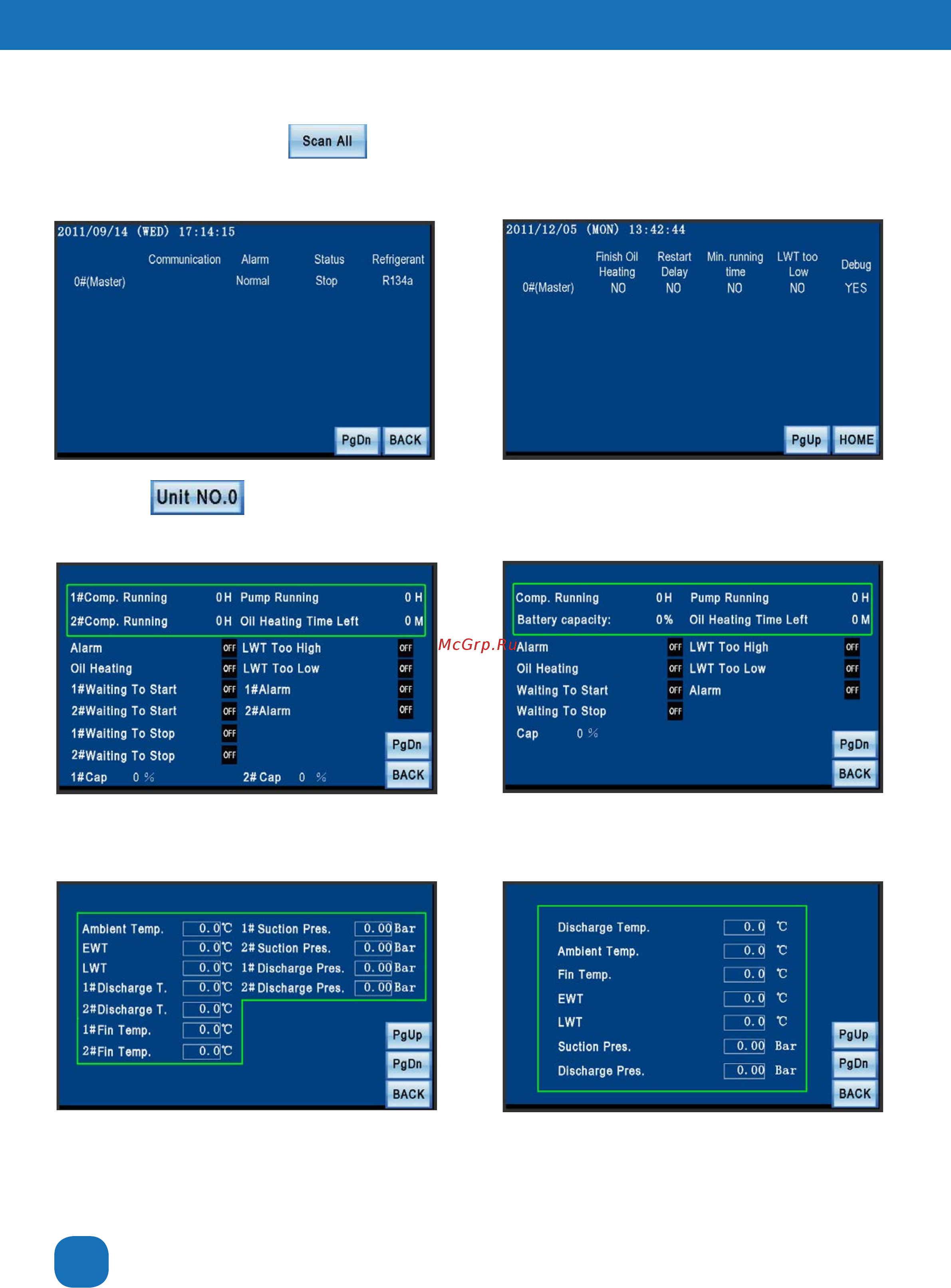

Для ведущего блока нажмите «Просмотреть все», после чего на экране появится информация о всех
подключенных блоках: канал связи, информация об ошибках, статус, тип хладагента и т.д. для каждого ведомого
блока.
Нажмите
«№ блока» для перехода на страницу отображения статуса желаемого ведомого блока.
Все необходимые для запуска блока параметры отображаются на первой странице следующим образом:
Двухкомпрессорный чиллер Однокомпрессорный чиллер
Проверьте данные этой страницы, если блок по каким-либо причинам не запускается.
Двухкомпрессорный чиллер Однокомпрессорный чиллер
На следующей странице в режиме реального времени отображаются следующие характеристики: температура
входящей и выходящей воды, температура и давление нагнетания, температура наружного воздуха и т.д.
