20
ЧИЛЛЕРЫ ACC-TVAB/2
4. УслоВия эксПлУатации
Параметры Допустимые значения
Температура наружного воздуха 15
0
С ~ 43
0
С
Температура выходящей воды 5
0
С ~ 15
0
С
Расход воды Номинальный расход ± 20%
Макс. разница перепада t
0
вх./вых. воды 8
0
С
Коэффициент загрязнения (м
2
.
0
С/кВт) 0.086
Отклонение напряжения Номинальное напряжение ± 10%
Отклонение по фазе ±2 %
Частота электросети Номинальная частота ± 2%
Макс. раб. давление испарителя на стороне воды 1.0 МПа
Макс. кол-во запусков компрессора в час 4 раза/ч
Требования к месту установки Избегайте повышенной влажности и содержащей агрессивные газы среды
Дренажная система Не должна располагаться выше уровня установки агрегата
t
0
хранения и транспортировки -25
0
С ~ 55
0
С
Относительная влажность При + 40
0
С не более 50%, при + 25
0
С не более 90%
Высота над уровнем моря Не более 1000 м

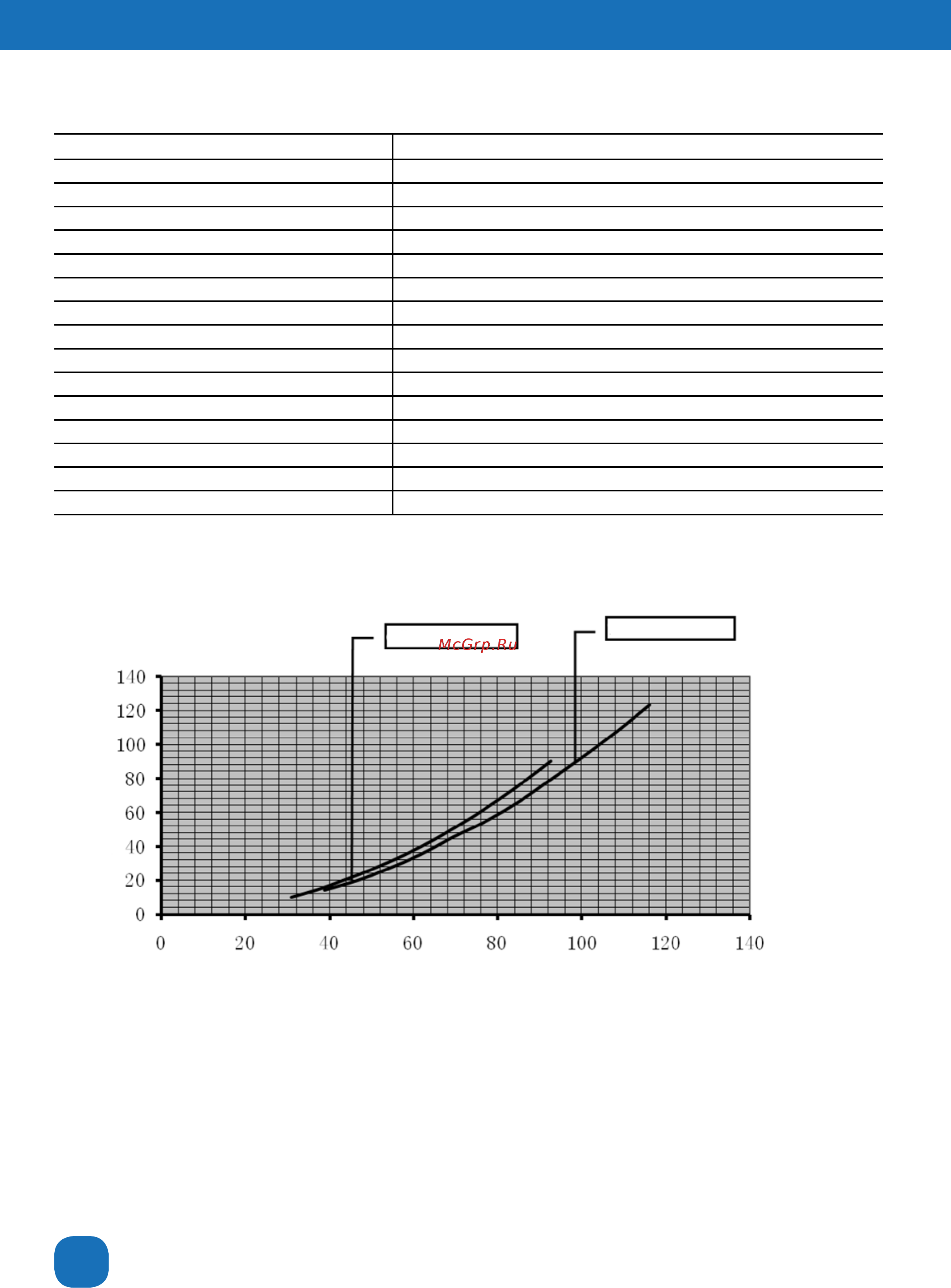

5. Падение даВления В исПарителе
Графики падения давления воды в испарителе.
ACC-360TVAB/2
ACC-450TVAB/2
Расход воды в испарителе, м
3
/ч
Падение давления, кПа
