24
ЧИЛЛЕРЫ ACC-TVAB/2
Характеристики кабеля
BVR: Изолированный кабель контроллера из мягкой меди
Обозначение Материал провода Материал изоляции
Номинальная пло
-
щадь сечения, мм
2
Модель UL Примечание
BVR70 Cu PVC 70 2/0
Электрический кабель
должен иметь медный
сердечник
BVR95 Cu PVC 95 4/0
BVR120 Cu PVC 120 250
BVR150 Cu PVC 150 300
BVR185 Cu PVC 185 400
Максимальная эффективная протяженность кабеля
Максимальное количество рабочих часов в год Длина медного провода, м
< 3000 ч. 264
3000 ч. ~ 5000 ч. 294
> 5000 ч. 331
Сечения выходных проводов системы управления должны составлять 1 мм
2
, сигнальные провода должны быть
экранированы и иметь сечение 0,5 мм
2
.
Внимание! подключение электропроводов выполняется в строгом соответствии с электросхемой. Провода реле
протока должны представлять собой двужильный кабель сечением 0,5 мм
2
. Нормально разомкнутый контакт реле
протока означает отсутствие потока жидкости; блокировка насоса выполняется посредством
контактов, задействуемых по сигналу системы управления. Удаленный запуск и останов блока могут производиться
при подключении к двум толчковым выключателям.

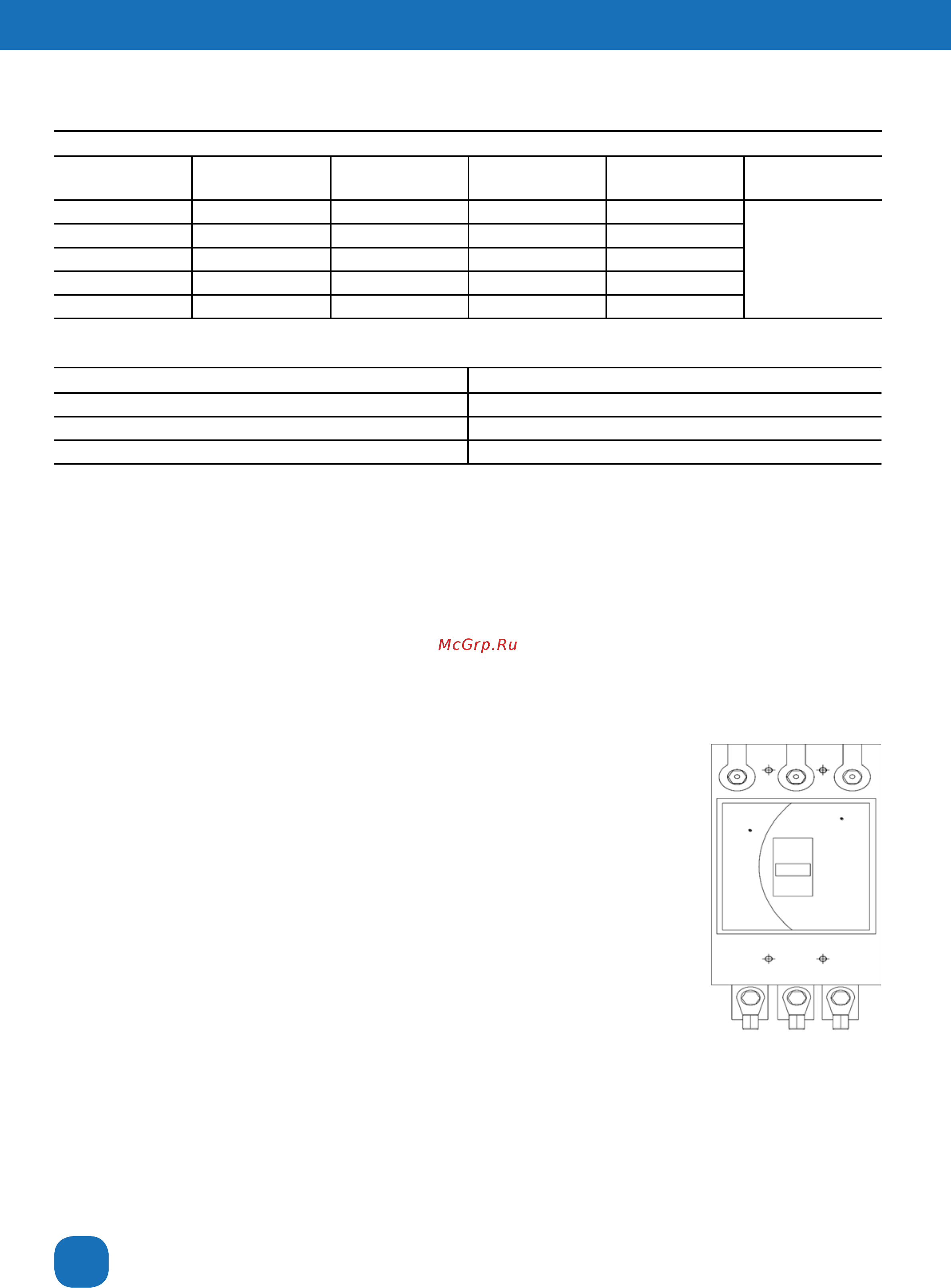

6.4 Главный выключатель
Во избежание поломки электрических компонентов системы, таких как трансформатор и кабели, вследствие ко-
роткого замыкания и для удобства обслуживания и управления системой необходимо установить размыкатели цепи,
по одному на каждый силовой кабель.
Примечание: Необходима установка одного размыкателя на каждый агрегат; установ-
ка одного размыкателя на несколько агрегатов запрещена.
Размыкатель цепи должен соответствовать всем нижеприведенным требованиям:
1. Стандарту IEC/EN 60947-2 или IEC/EN60947-3.
2. Должен размыкать цепь электропитания и иметь 2 позиции - Выкл. и Вкл., с соот-
ветствующими обозначениями «O» и «I».
3. Иметь внешние средства управления.
4. Иметь возможность быть заблокированным в выключенном положении.
5. Должен прерывать подачу питания ко всем компонентам электрического контура.
6. Иметь номинал, достаточный для обесточивания наиболее мощного двигателя совмес-
тно со всеми остальными двигателями и потребителями тока.
Примечание: Перед проведением работ по обслуживанию системы необходимо об-
есточить установку. Убедитесь, что главный выключатель находится в выключенном
положении.
Внимание! Короткое замыкание силовой линии приведет к серьезным повреждениям оборудования
6.5 Аксессуары системы управления
1. Подключения между электрошкафом и электродвигателем, электрических компонентов системы, датчиков тем-
пературы и давления осуществляются на заводе-изготовителе, что значительно упрощает процедуру подключения
блока на месте установки. Управляющий контакт реле протока не управляется электрическим сигналом в отличие от
управляющих контактов (220В AC) самого чиллера.
2. Реле протока устанавливается на водяном трубопроводе на выходе из испарителя. Нормально открытые контакты
