25
www.aerotek.ru
реле протока должны подключаться к электрошкафу согласно схеме электроподключений.
3. Смазочное масло, имеющее температуру замерзания ниже температуры выходящей из чиллера воды, нагнетается
в картер компрессора для подогрева и удаления растворенного в нем хладагента.
7. ГИДРАВЛИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
После установки агрегата на позицию необходимо проложить водяные трассы или произвести подключение гото-
вой гидравлической системы к патрубкам испарителя.
7.1 Общие рекомендации
Для обеспечения максимальной эффективности работы соблюдайте предписанные правила установки гидравли-
ческой системы и местные нормативы по установке инженерных трубопроводов.
• Установите предохранительный клапан, срабатывающий при давлении не менее 1 МПа. Гидравлическая система
должна быть очищена по байпасной схеме. Не подключайте испаритель к неочищенной гидравлической системе.
Байпасная магистраль устанавливается согласно схеме гидравлических подключений. Запрещено использовать
теплообменник для очистки гидравлической системы.
• Обвязка трубопроводов должна осуществляться с обеспечением достаточного пространства для технического об-
служивания агрегата и трубопроводов.
• Гидравлические насосы не входят в комплект стандартной поставки блока. Для правильного функционирования
системы необходимо обязательно установить насосную группу на стороне испарителя.
• Не усложняйте обвязку трубопроводов, так как все дополнительные элементы - тройники, клапаны и переходы -
снижают производительность насоса.
• Рекомендуется установка отсечных клапанов для удобства технического обслуживания системы.
• Все низкорасположенные элементы должны иметь дренажные патрубки для отвода дренажа от испарителя и тру-
бопроводов.
• Воздуховыпускной клапан устанавливается в верхней точке трубопровода охлажденной воды для стравливания
воздуха и обеспечения максимальной производительности установки. Воздуховыпускной клапан и дренажная линия
не нуждаются в теплоизоляции для удобства обслуживания.
• При длительном простое системы или работе при температурах ниже 0
0
С необходимо предусмотреть меры по
защите испарителя от замораживания и его возможного разрушения (слив воды, работа насосов, нагревательные
элементы, заправка гликолем).
• Во избежание образования конденсата и изменения температуры воды водяные трубопроводы должны быть тепло-
изолированы. Слой ватной теплоизоляции должен быть не менее 10 мм. При отсутствии изоляции, помимо измене-
ния температуры хладоносителя, возможно замерзание системы в зимний период.

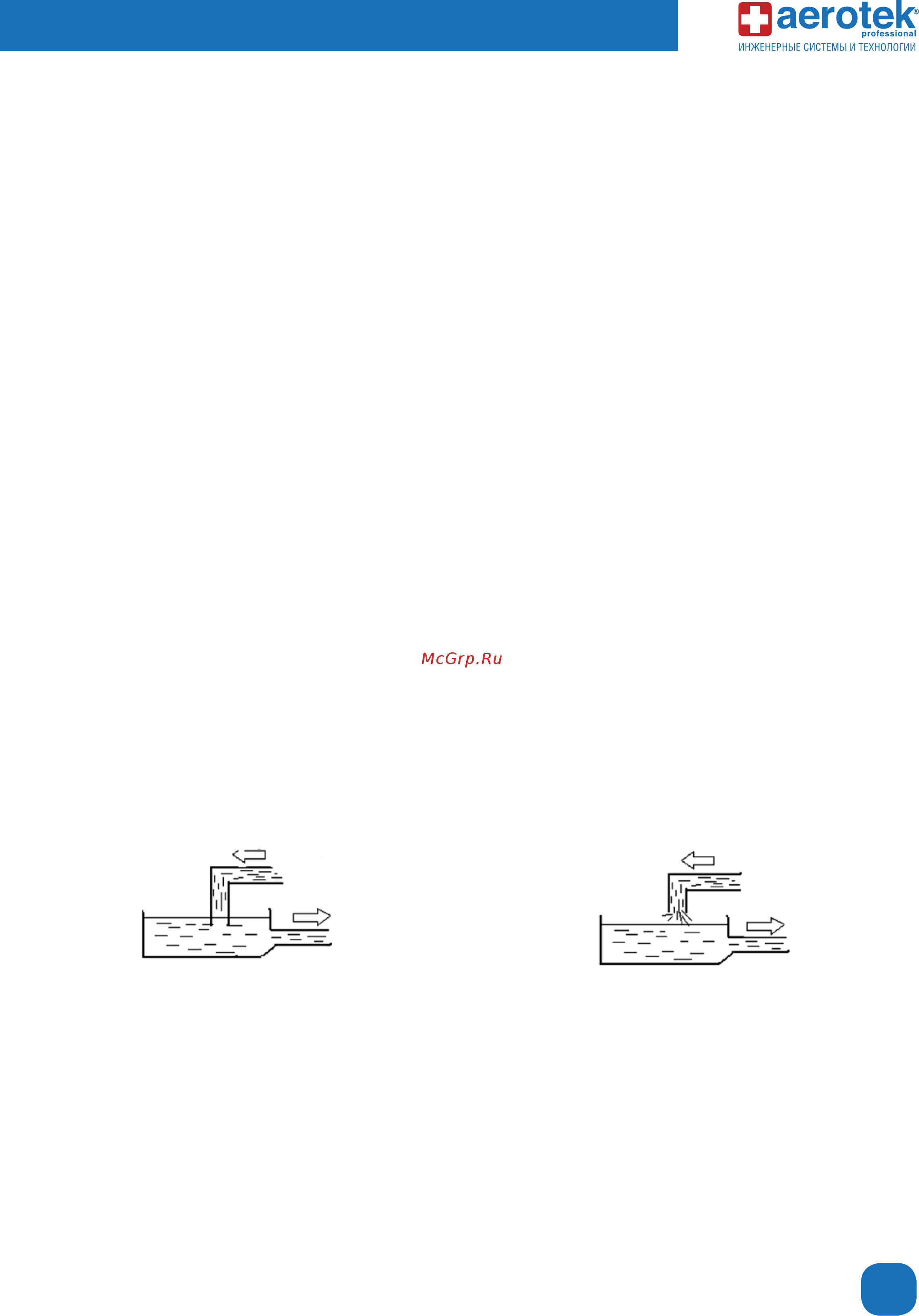

Правильная установка Неправильная установка
• Вода, циркулирующая в системе должна соответствовать стандартам качества, предъявляемым к подобным систе-
мам. Малейшая утечка воды может привести к коррозии компонентов системы.
• Качество воды должно соответствовать стандарту JRA-GL-02.
• Объем воды, циркулирующей в системе, должен соответствовать рабочим условиям. Недостаточный объем воды
может вызвать снижение производительности или точечную коррозию, приводящую в итоге к утечкам хладагента.
Превышение рекомендуемых объемов воды также приводит к коррозии.
• Не допускайте попадания воздуха в водяные трубопроводы.
• В воде при контакте с воздухом повышается содержание растворенного в ней кислорода и загрязняющих веществ,
что приводит к ее коррозии.
• Не подключайте заземляющие устройства к водяным трубопроводам, это может привести к электролитической
коррозии.
• При заглублении трубопровода предусмотрите специальные антикоррозийные меры.
Дренажный трубопровод Дренажный трубопровод
Водосборник
Водосборник
Линия всасывания
Линия всасывания
Дренажный трубопровод
должен быть погружен в
воду
