35
www.aerotek.ru

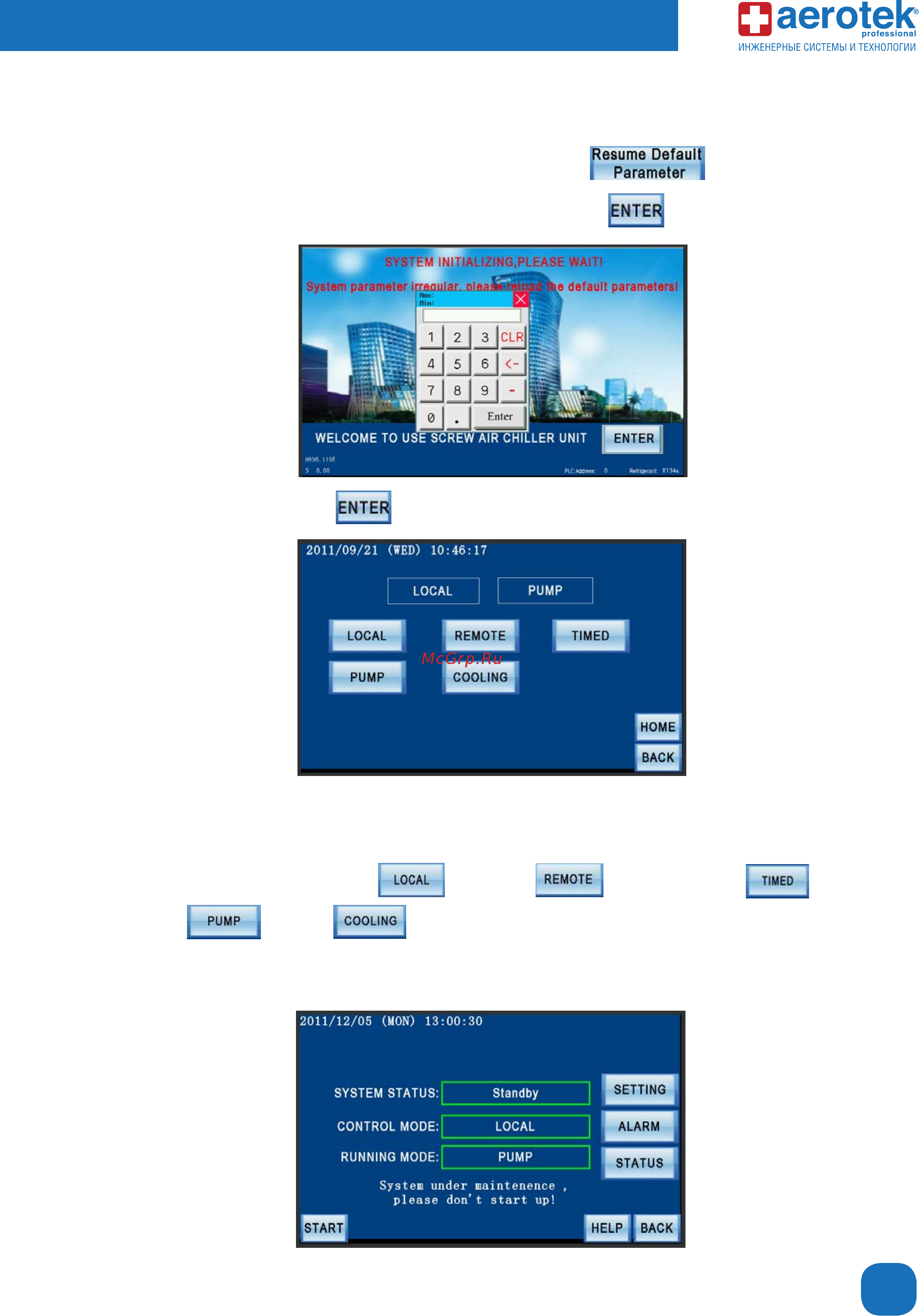

Вслед за этим отобразится страница с надписью «Произошел сброс всех настроек, пожалуйста перейдите к за-
грузке настроек завода-изготовителя» в случае если система не была настроена или если произошел сброс настро-
ек. Пожалуйста, перейдите к странице Уставок параметров и нажмите .
После того, как завершится процесс инициализации системы, нажмите . Система потребует ввести пароль
для дальнейшего доступа.
Введите пароль 58806 и нажмите
для перехода к странице выбора режимов работы.
Страница выбора режимов работы
На этой странице можно выбрать режим работы и режим управления агрегатом.
Предлагается 3 варианта управления: - местное, - дистанционное, - по таймеру.
Режим работы: - насос, - охлаждение.
Режим работы Насос подразумевает только запуск насоса. После выбора режима работы нажмите для перехода
на Главную страницу.
