Das Hauptmenü durch dauerhaftes Betätigen der Taste М (7)
aktivieren.
Für Wechseln zwischen Menüpunkten die Tasten RIGHT (6) und
LEFT (8) betätigen.
Um den Unterpunkt im Hauptmenü aufzurufen, die Taste M kurz zu
betätigen.
Um den Unterpunkt im Hauptmenü zu verlassen, die Taste M
dauerhaft zu betätigen.
Das automatische Verlassen des Hauptmenüs erfolgt 10 Sekunden
nach Leerlaufzeit.
Beim Verlassen des Hauptmenüs wird die Cursorposition nur
innerhalb einer Betriebssession gespeichert (d.h. bis Vorsatz-
Ausschalten). Beim nächsten Vorsatz-Einschalten und Aktivieren
des Hauptmenüs wird der Anzeiger im ersten Punkt des Hauptmenüs
liegen.

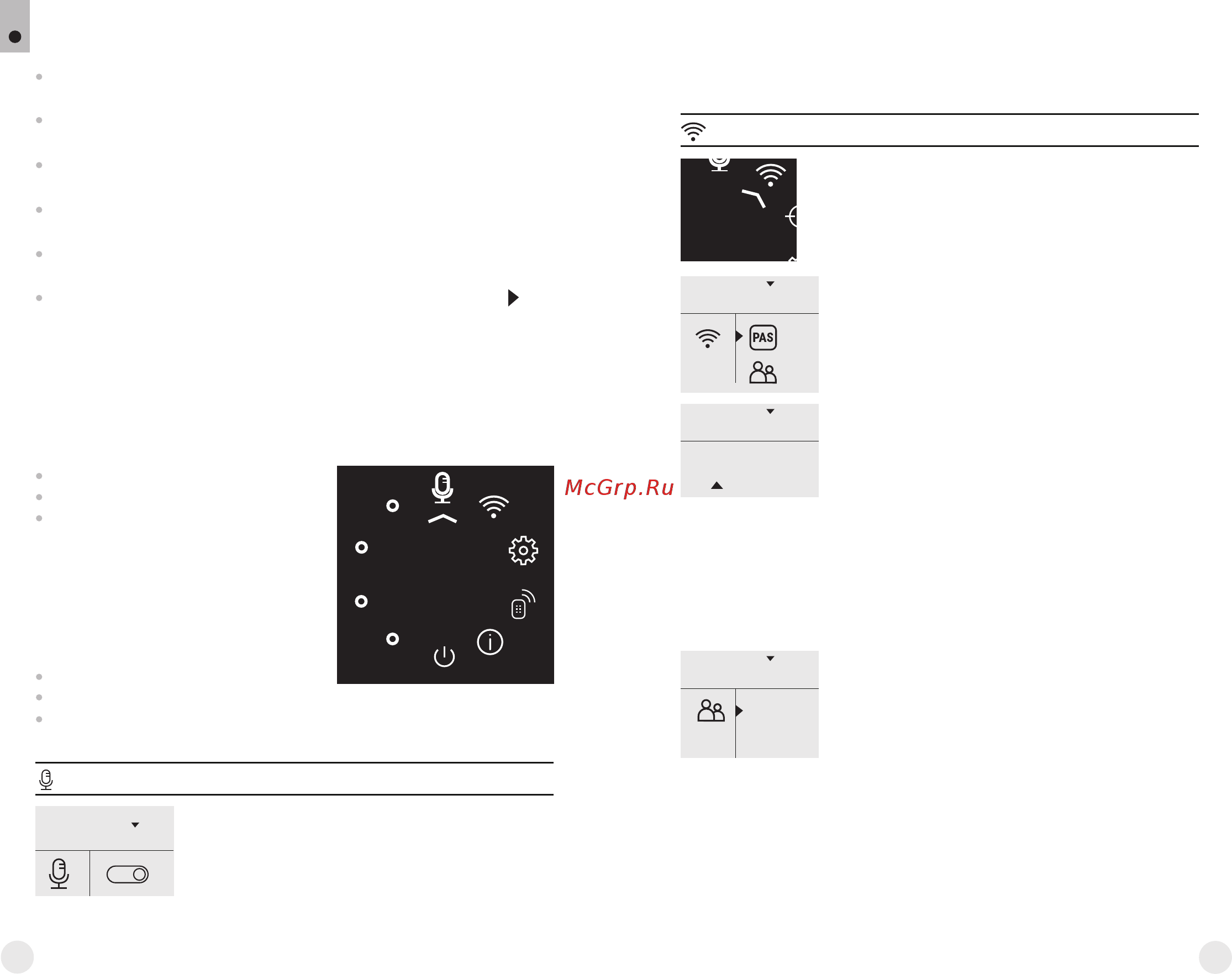

HAUPTMENÜ-FUNKTIONEN
11
MENÜÜBERSICHT:
Menüzusammensetzung- und Beschreibung
Mikrofon
Wi-Fi Einstellungen
Allgemeine Einstellungen
– Sprache
– Datum
– Zeit
– Photo-Auflösung
– Standardeinstellungen
– Formatierung
Fernebedienung
Geräteinformation
Automatisches Abschaltеn
Mikrofon
Das Mikrofon ist für Aufnahme von Sounddateien
innerhalb der Videoaufnahme vorgesehen.
– Taste M (7) für Aktivieren des Hauptmenüs
dauerhaft betätigen.
– Mit Tasten RIGHT (6) und LEFT (8) das
Untermenü “Mikrofon” aufrufen.
– Kurz die Taste М für Aktivieren des Untermenüs
betätigen.
– Für Mikrofon-Einschalten die Taste RIGHT oder
LEFT kurz betätigen (Slider-Position On).
– Für Mikrofon-Ausschalten die Taste RIGHT oder
LEFT kurz betätigen (Slider-Position Off).
Mit diesem Menüpunkt kann der Vorsatz für Betrieb
im Wi-Fi-Netz einstellt werden.
On
Mikrofon
Wi-Fi Einstellungen
Kennwort Einstellung
Dieses Untermenü ermöglicht den Zugriff zum
Vorsatz aus einem Fremdgerät. Das Password
wird für Anschluß eines Fremdgerätes (z.B.
Smartphone) an Vorsatz verwendet.
– Taste M (7) für Aktivieren des Hauptmenüs
dauerhaft betätigen.
– Mit Tasten RIGHT (6) und LEFT (8) das
Untermenü “Wi-Fi Einstellungen” aufrufen.
– Kurz die Taste М für Aktivieren des Untermenüs
betätigen.
– Mit Tasten RIGHT und LEFT den Menüpunkt
“PAS” wählen.
– Kurz die Taste М für Aktivieren des Menüpunktes
betätigen.
– D a s D i s p l a y z e i g t d a s P a s s w o r d –
standardmäßig “12345” an.
– Mit Tasten RIGHT und LEFT das gewünschte
Password (RIGHT – Wert aufwärts, LEFT – Wert
abwärts) auswählen. Für Wechseln zwischen
Stellen bitte die Taste М betätigen.
– Für Password-Speicherung und Verlassen des
Untermenüs dauerhaft die Taste M betätigen.
Wi-Fi
Einstellungen
Wi-Fi Einstellungen
12345
Zugriffsebene Einstellung
Mit diesem Untermenü kann das notwendige
Zugrifflevel zum Vorsatz, das die Stream Vision-
Applikation bekommt, eingestellt werden.
– Im Untermenü “Wi-Fi Einstellungen” mit Tasten
RIGHT und LEFT den Menüpunkt “Access level
setup” aufrufen.
– Kurz die Taste М für Aktivieren des Untermenüs
betätigen.
– Mit Tasten RIGHT (6) und LEFT (8) das
notwendige Zugrifflevel – “Owner” oder “Guest”
auswählen.
- Die Ebene Inhaber. Der Benutzer aus Stream
Vision hat den vollen Zugriff an alle Funktionen des
Gerätes.
Zugriffsebene
Einstellung
Inhaber
Gast
Wi-Fi Kennwort
