GUÍAS DE OPERACIÓN
El dispositivo está destinado para un uso prolongado. Para garantizar la
duración y una capacidad completa de trabajo del dispositivo, es
necesario tener en cuenta las siguientes recomendaciones:
6
Antes del uso del dispositivo, asegúrese de que el montaje fue
instalado conforme a la sección “ dispositivoInstalación del
acoplable”.
¡Apague el instrumento después de su uso!
¡Se prohibe reparar o desarmar el dispositivo cuando está en
periodo de garantía!
El dispositivo se puede utilizar dentro de un amplio rango de
temperaturas. Sin embargo, si el visor ha sido introducido desde el
frío a un local abrigado - no lo encienda en el curso de 2 a 3 horas.
Si Ud. no logra fácilmente y con seguridad (sin juego, estrictamente
a lo largo de la línea del cañon) instalar el visor óptico en el fusil o Ud.
tiene dudas de la justeza de montaje - sin falta diríjase a un taller
especializado de armas. ¡El tiro con un visor incorrectamente
instalado puede llevar al desvío de la marca o a la imposibilidad del
reglaje de tiro!
Para garantizar un funciónamiento impecable, para la prevensión y
eliminación de las causas que provocan el desgaste prematuro o el
estropeo de los bloques y piezas, es necesario oportunamente
llevar a cabo una revisión técnica y el mantenimiento del visor.
La batería no debe someterse a un calentamiento excesivo bajo la
acción de los rayos solares, del fuego o de fuentes semejantes.
90
89
USO DEL BATTERY PACK (B-Pack)
El dispositivo se suministra con una bateria de alimentación externa litio-
ión IPS5 recargable que permite un funcionamiento de hasta 9 horas.
Recuerde que tiene que cargar el B-Pack de pilas antes del primer uso.
7
Retire la cubierta protectora del paquete de pilas.

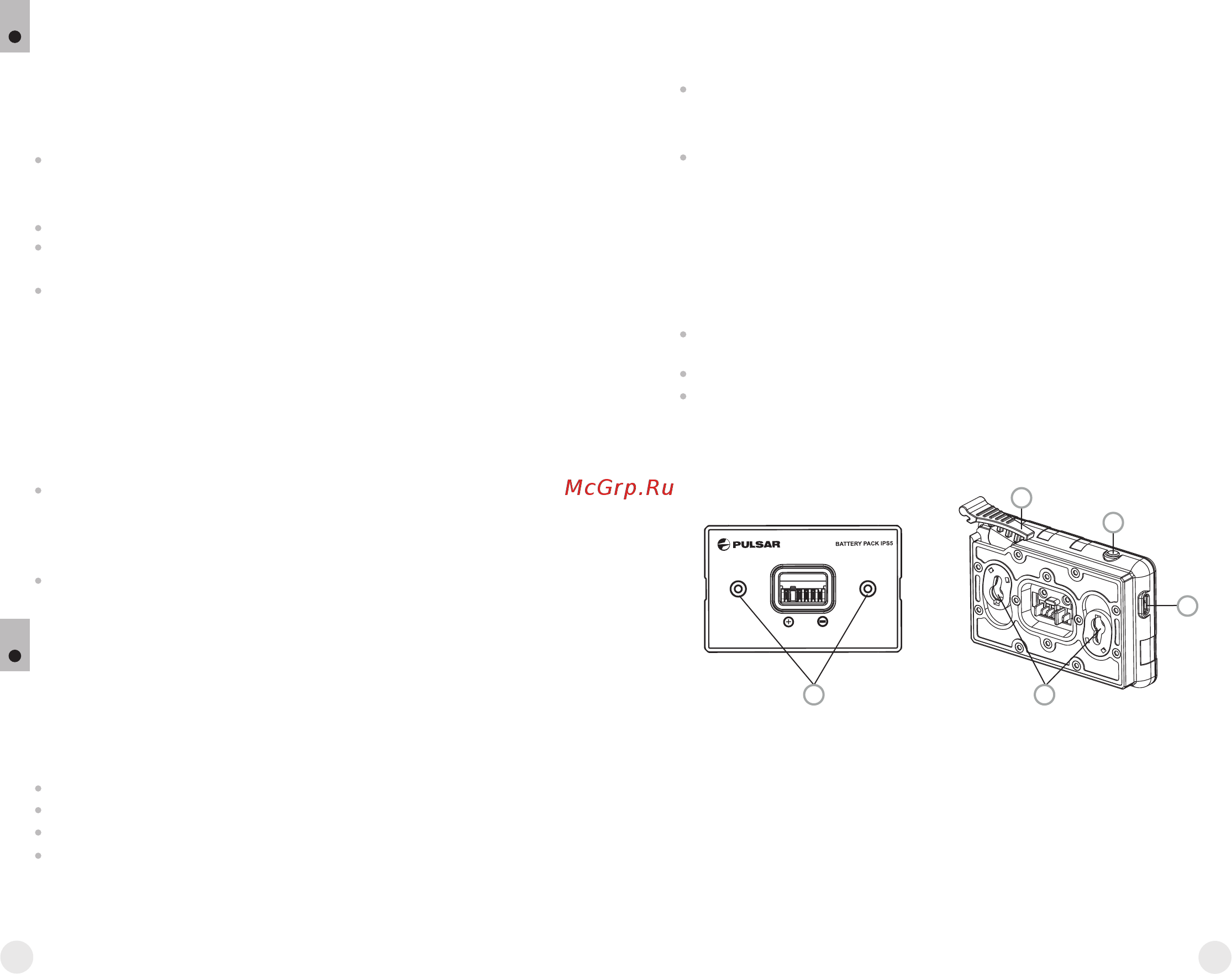

Instale el paquete de pilas en el cargador insertando las clavijas (A) de
la pila en las ranuras (B) del cargador. El logotipo de Pulsar de la
batería debería estar situado junto a la palanca. Encaje la palanca con
un clic (C) (Fig. 4)
Tras la instalación, un indicador LED verde (D) en el cargador se
encenderá y empezará a parpadear:
Carga:
- una vez si la carga de la pila oscila entre el 0 % y el 50 %;
- dos veces si la carga de la pila oscila entre el 51 % y el 75 %;
- tres veces si la carga de la pila oscila entre el 75 % y el 100 %;
Si el indicador se mantiene encendido con una luz verde continua, la
batería está totalmente cargada. Ya puede retirar la pila del cargador
levantando la palanca (C).
Si, cuando introduce la batería en el cargador, el indicador del
cargador continúa en rojo, probablemente el nivel de carga de la
batería es menor al aceptable (la batería ha estado durante mucho
tiempo descargada). Mantén la batería en el cargador durante un
largo periodo de tiempo (varias horas), extráigala y vuelva a colocarla.
Si la luz del indicador empieza a parpadear en verde, la batería está
bien; si sigue con la iluminación roja, está defectuosa.
¡No use la batería!
Conecte el conector micro USB del cable USB en el puerto (E) del
cargador.
Conecte el conector micro USB en el cargador.
Inserte el conector del cargador en una toma de 220 V.
A
B
C
D
E
Fig.4
