Возможная причина
Исправление
Проблема
Насадка не
включается с
помощью
беспроводного
ПДУ.
ПДУ не активирован.
Разряжена батарея ПДУ.
Активируйте ПДУ
согласно инструкциям.
Установите новую батарею
CR2032.
Не работает от
внешнего
источника
питания.
Убедитесь в наличии
напряжения на выходе
источника питания.
Зарядите источник внешнего
питания (при необходимости).
Смартфон или
планшет не
подключается к
насадке.
Изменен пароль в насадке. Удалите сеть и подключитесь
повторно с вводом пароля,
записанного в насадке.
Низкое качество
изображения.
Указанные проблемы могут возникать при наблюдении в
сложных погодных условиях (снег, дождь, туман и пр.).
После включения
дополнительного
лазерного
осветителя (AL915)
на дисплее может
наблюдаться
малозаметная
текстура, не
влияющая на
дальность
обнаружения и
эффективность
наблюдения.
Данный эффект связан с особенностью работы лазерных
осветителей и недостатком не является.
При выстреле
насадка
соскальзывает
с прицела.
Недостаточное зажатие
адаптера.
Неверно выбран
вкладыш.
Выберите подходящий
вкладыш и зажмите
адаптер согласно
рекомендациям.
Невозможно
открыть зажим
адаптера.
Неверно выбран вкладыш. Выберите подходящий
вкладыш. Проверьте наличие
зазора между губами
адаптера.
Дисплей
расположен
не по центру.
Не отрегулировано
положение насадки на
дневном прицеле.
Отожмите адаптер и
выставьте положение
дисплея по центру поля
зрения (см. раздел
“Эксплуатация”).
167
168
Насадка настроена таким образом, что после ее установки на
оптический прицел, который был должным образом пристрелян,
корректировка точки прицеливания не требуется. В том случае, если
насадка подверглась резкому удару или падению, Вы можете
проверить точку попадания и в случае необходимости самостоятельно
ее откорректировать, не обращаясь в сервисный центр.

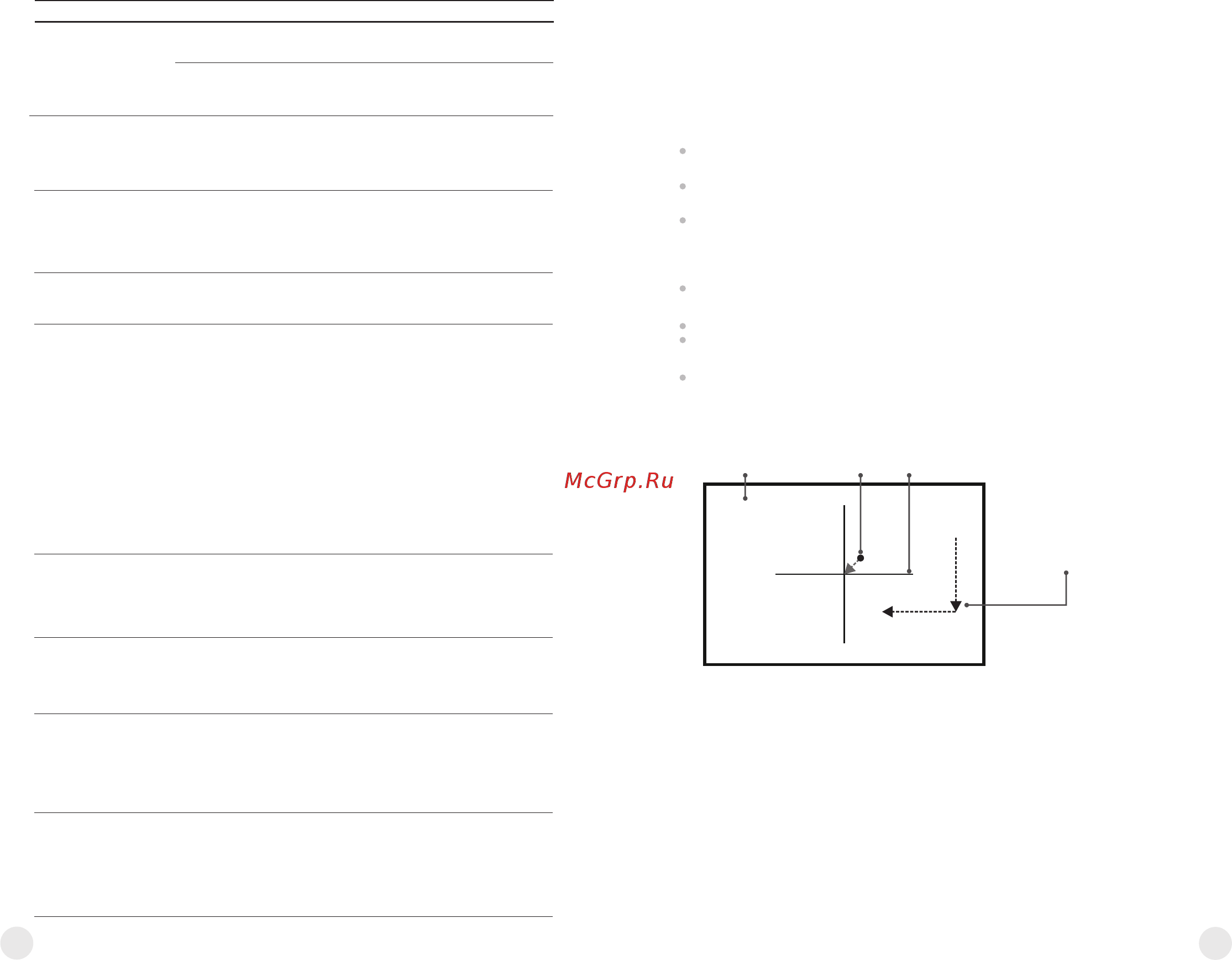

Калибровка дисплея
Для входа в режим калибровки дисплея нажмите и удерживайте
сначала кнопку M, затем кнопку RIGHT.
Удерживая обе кнопки, кратко нажмите кнопку LEFT – появятся
координаты дисплея X=0; Y=0. Отпустите нажатые кнопки.
Кнопками LEFT и RIGHT перемещайте дисплей по-горизонтали
(ось X) и по-вертикали (ось Y) таким образом, чтобы точка
попадания переместилась в центр прицельной метки Вашего
оптического прицела.
Для переключения между координатами X и Y кратко нажимайте
кнопку M.
Шаг смещения изображения - 1 пиксель сенсора.
Диапазон перемещения изображения - +/- 16 пикселей по
горизонтали (ось X), +/- 12 пикселей по вертикали (ось Y).
Для выхода из меню и сохранения настроек нажмите и
удерживайте кнопку M в течение двух секунд.
Метка оптического
прицела
Точка
попадания
Координаты
дисплея
X=10
Y=12
Перемещение
дисплея
Точка попадания не
совпадает с точкой
прицеливания.
Требуется калибровка
дисплея.
Произведите калибровку
дисплея в соответствии с
инструкциями раздела
“Калибровка дисплея” (см.
ниже).
