LINEE GUIDA PER L'USO
Prima dell'utilizzo assicurarsi di aver montato il cannocchiale avendo
rispettato quanto indicato nella sezione “USO”.
6
Conservare l'obiettivo nell'astuccio coperto.
Spegnere il cannochiale dopo l'uso.
La garanzia si perde se lo strumento viene riparato oppure
smontato.
Pulizia dei parti ottici esterni si fa con cautela e nel caso di necessità
evidenziale. Si rimuove (togliere oppure soffiare via) la sabbia e la
polvere. Si usa la stoffa di cotone o bastoncino di legno nonchè
soluzioni o alcohol adatto alle pulizie di lenti. Non porre liquido su
lente.
Il сannocchiale funziona nell'ampia scala di temperatura. Se pero' il
сannocchiale si è esposto al freddo, non accenderlo entro 2 o 3 ore.
Se non si riesce a fissare facilmente il сannocchiale (senza gioco,
lungo la canna) sulla fucile o nel caso dei dubbi sul fissaggio, si
consigla di contattare l'officina d'armaiolo specializzata.
Sparare col сannocchiale non correttamente posizionato causa la
spostazione di taratura che rende il tiro impossibile.
Per assicurare il funzionamento corretto e per eliminare i guasti che
provocano l'usura anticipata o la rottura, è obbligatoria la
manutenzione ordinaria.
Non lasciare le batterie inserite se l'unità non deve essere usata per
un lungo periodo (un mese o più).
Non esporre le batterie al riscaldamento eccessivo della luce solare,
fuoco o altro del genere.
118
117
COME UTILIZZARE IL GRUPPO BATTERIA
Il dispositivi Forward F sono dotati di un gruppo batteria Li-Ion IPS5
ricaricabile che permette un funzionamento fino a 9 ore. Ricordarsi di
ricaricare il gruppo batteria prima di utilizzarlo per la prima volta.
7

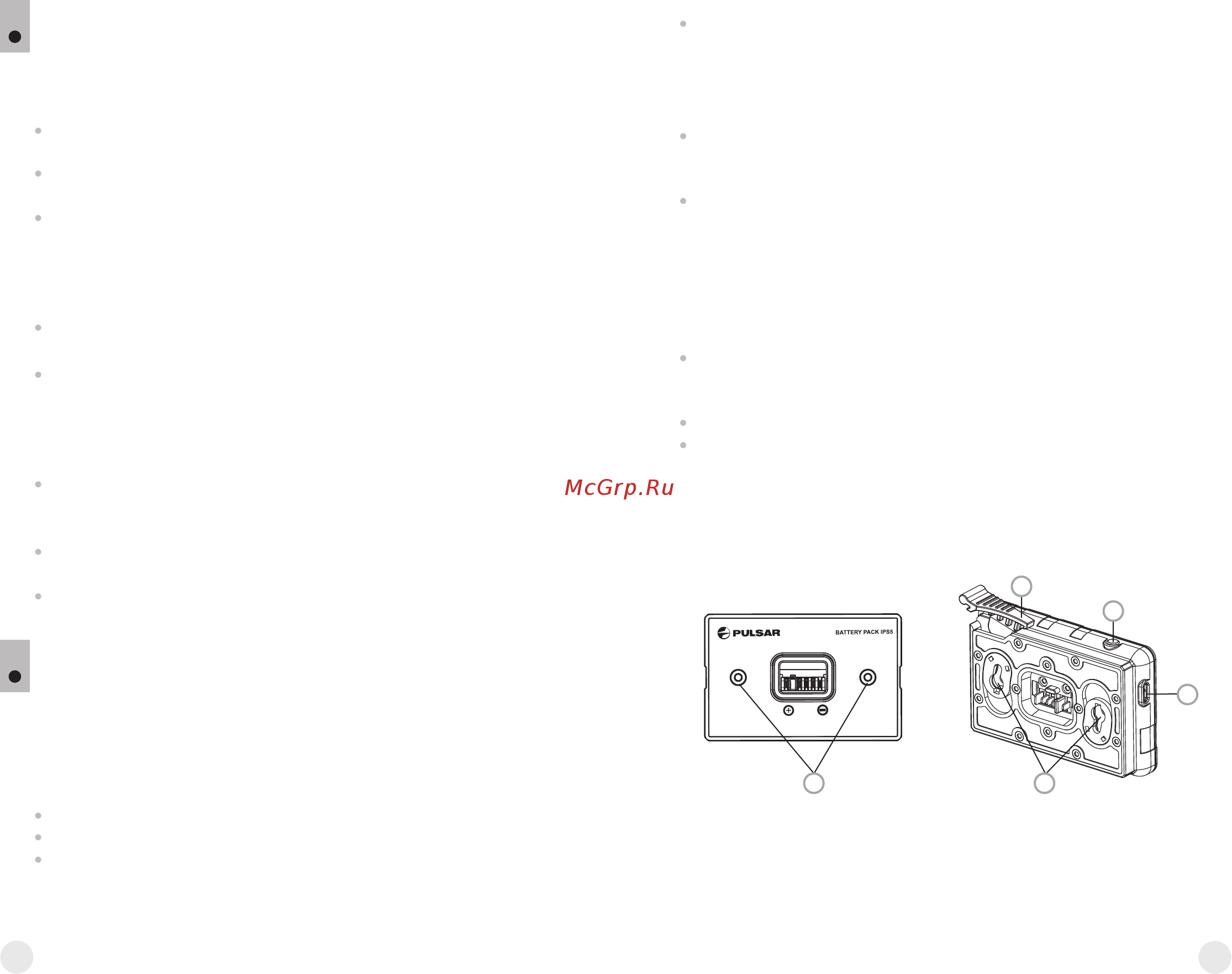

Sollevare la leva (C) del caricabatterie.
Rimuovere il coperchio protettivo dal gruppo batteria.
Installare il gruppo batteria all'interno del caricabatterie, inserendo le
spine (A) della batteria nelle scanalature (B) del caricabatterie (il
logo Pulsar sul gruppo batteria deve trovarsi più vicino alla leva) e
premere sulla leva (C) fino allo scatto (Fig. 4).
Ricarica:
Al momento dell'installazione si accende e inizia a lampeggiare un
indicatore LED verde (D) sul caricabatterie:
- una volta, se la carica della batteria è compresa tra da 0% e 50%;
- due volte, se la carica della batteria è compresa tra 51% e 75%;
- tre volte, se la carica della batteria è compresa tra 75% e 100%;
Se l'indicatore resta acceso con colore verde in modo continuo, la
batteria è completamente carica. Per estrarre la batteria dal
caricabatterie, sollevare la leva (C).
Se l'indicatore del caricabatterie si illumina in rosso continuamente
all'installazione della batteria, probabilmente il livello di carica della
batteria è inferiore a quello accettabile (la batteria e'scarica
completamente). Tenere la batteria nel caricabatterie per un lungo
periodo (alcune ore), rimuovere e reinserire. Se l'indicatore inizia a
lampeggiare in verde, la batteria è buona; se mantiene illuminare in
rosso, è difettosa.
Non utilizzare la batteria!
Collegare il connettore Micro-USB del cavo USB alla porta (E) del
caricabatterie.
Collegare il connettore Micro-USB al caricabatterie.
Inserire il connettore del caricabatterie nella presa 220V.
A
B
C
D
E
Fig.4
