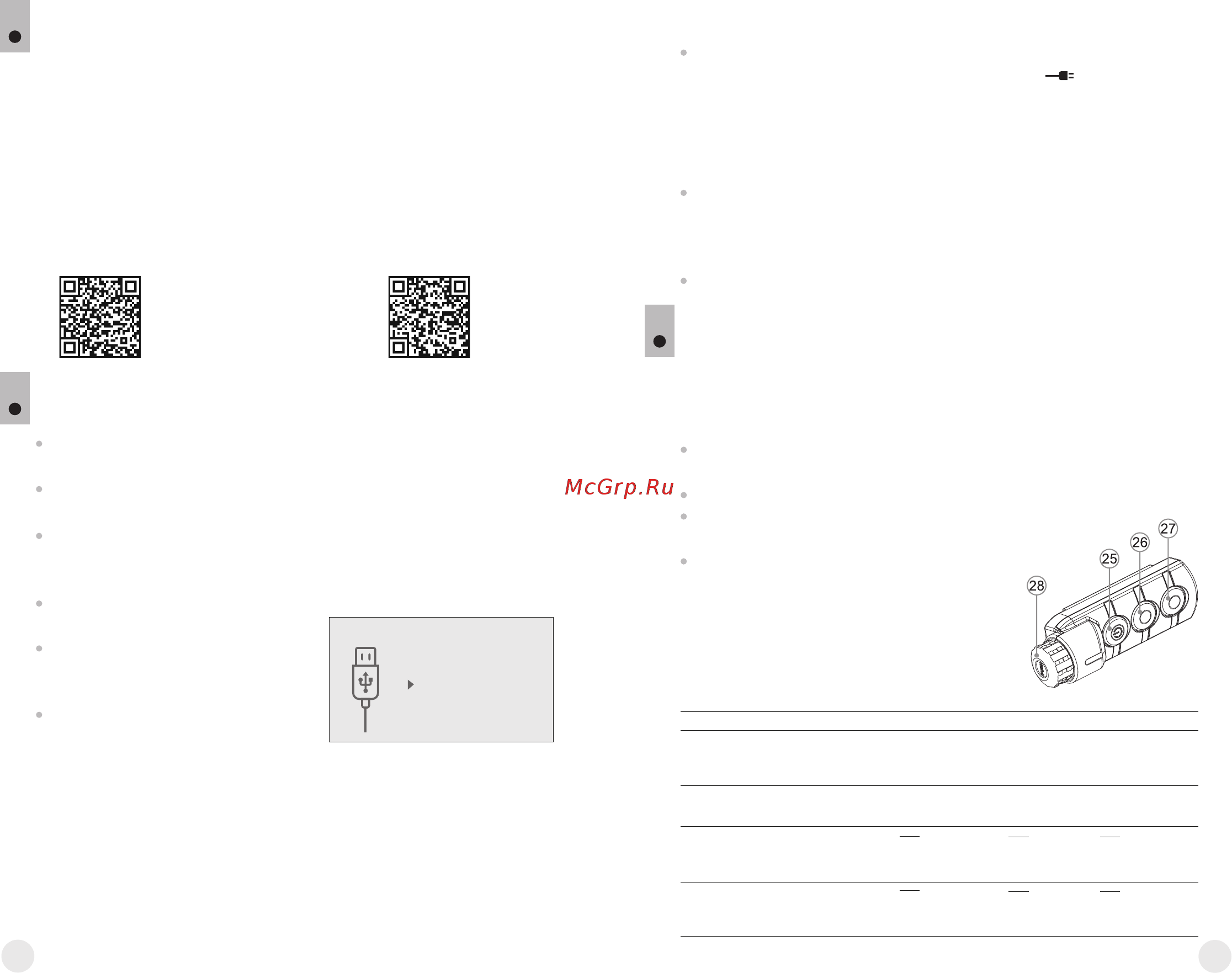

![Pulsar Forward F155 [57/88] Страница 57](/views2/1263497/page57/bg39.png)
Botόn ON (25): duplicación parcial de funcionalidad del botόn del
visor ON (9).
Botόn IR (26): manejo del iluminador IR
Botόn RIGHT (27): duplicación de funcionalidad del botόn
RIGHT (6).
STREAM VISION
18
El dispositivo Forward F son compatibles con la tecnología Stream
Vision para transmitir una imagen desde la pantalla de su dispositivo
acoplable a un teléfono inteligente o tableta PC mediante Wi-Fi en modo
de tiempo real. Encontrará más indicaciones sobre Stream Vision en un
folleto aparte o en nuestro sitio web: www.pulsar-nv.com.
Nota: la aplicación Stream Vision le permite actualizar las opciones de
software de su generador de imágenes térmico.
Escanee los códigos QR o descargue Stream Vision de forma gratuita:
Google Play (Android OS): iTunes (iOS):
108
107
19
MANDO A DISTANCIA
20
El mando a distancia inalámbrico (RC) duplica la función de
ENCENDIDO, iniciar/detener vídeo y navegación por el menú.
Órganos del control remoto:
Re gu lad or (28 ): dupl ic ac i ón de
funcionalidad del botόn М (9) del visor
pulsando, duplicación de funcionalidad de
los botones RIGHT (6) y LEFT (8) girando
(en el modo de navegar por el menú
directo y por el principal).
Pulsación
breve
Pulsación
prolongada
Regulador (28)
Entrar en el
menú directo
Entrar en el
menú principal
Botόn ON (25)
Apagar la pantalla
Apagar
dispositivo
Botόn IR (26)
IR1->IR2->
IR3->IR1
Desactivar
IR
Botόn RIGHT (27)
Grabación
SumLight
CONEXIÓN USB
Conecte un extremo del cable USB en el puerto micro USB (14) de su
dispositivo y el otro extremo, en el puerto USB de su PC/portátil.
Encienda el dispositivo pulsando brevemente el botón de ON (9) (su
ordenador no puede detectar un dispositivo que se haya apagado).
El ordenador detectará su dispositivo automáticamente, no se
necesita instalar controladores.
Aparecerán dos modos de conexión en la pantalla:
Tarjeta de memoria (memoria
externa) y Alimentación eléctrica.
Seleccione el modo de conexión
con los botones RIGHT (6) y LEFT
(8).
Confirme la selección pulsando
brevemente el botón M (7).
Conexión USB
Alimentación
Tarjeta de memoria
Modos de conexión:
Tarjeta de memoria (memoria externa). En este modo el ordenador
detecta el dispositivo como tarjeta Flash. Este modo ha sido diseñado
para trabajar con los archivos guardados en la memoria del
dispositivo. Las funciones del dispositivo no están disponibles en
este modo; el dispositivo se apaga automáticamente.
- Si se estaba ejecutando una grabación en vídeo cuando se efectuó
la conexión, la grabación se detiene y el vídeo se guarda.
Desconexión USB.
Cuando el USB se desconecta del dispositivo mientras la conexión
se encuentra en el modo de dispositivo de almacenamiento masivo
USB, el dispositivo continúa en estado APAGADO. ENCIENDA el
dispositivo para seguir utilizándolo.
Cuando el USB se desconecta del visor conectado en el modo
Power, el visor se descnonecta.
Usar como:
Alimentación eléctrica.
En este modo el PC/portátil se utiliza como alimentación eléctrica
externa. La barra de estado muestra el icono . El dispositivo
continúa funcionando y todas las funciones están disponibles.
Nota: ¡el paquete de pilas instalado en el dispositivo no se está
cargando!
Rotación en
sentido
horario
Rotación en
sentido
antihorario
Aumentar el valor
del parámetro,
mover hacia arriba
Disminuir el
parámetro, mover
hacia abajo
