Il tasto ON (25): duplica parzialmente la funzionalita' del tasto di
Forward F ON (9).
Il tasto IR (26): controllo iluuminatore IR
Il tasto RIGHT (27): duplica la funzionalita' del tasto RIGHT (6).
STREAM VISION
18
I dispositivo supportano la tecnologia Stream Vision, che permette
all'utente di trasmettere un'immagine dal display del proprio visore
termico a uno smartphone o tablet PC tramite Wi-Fi in tempo reale.
Ulteriori linee guida su Stream Vision si possono trovare in un opuscolo
separato o sul nostro sito web www.pulsar-nv.com
Nota: L'applicazione Stream Vision permette all'utente di aggiornare le
caratteristiche del software del proprio visore termico.
Effettuare la scansione dei codici QR per scaricare gratuitamente
Stream Vision:
Google Play (Android OS): iTunes (iOS):
Alimentazione.
In questa modalità il PC / laptop è utilizzato come una fonte di
alimentazione esterna. La barra di stato visualizza l'icona .
Il dispositivo continua a funzionare e tutte le funzioni sono disponibili.
Nota: Il gruppo batteria installato nel dispositivo non è sotto carica!
Disconnessione USB.
Quando la USB viene scollegata dal dispositivo e la connessione è in
modalità Dispositivo di memoria di massa USB, il dispositivo rimane
spento. Accendere il dispositivo affinché continui a funzionare.
Se si stacca USB da Forward F, inserito nel modo Power, Forward F si
stacca.
136
135

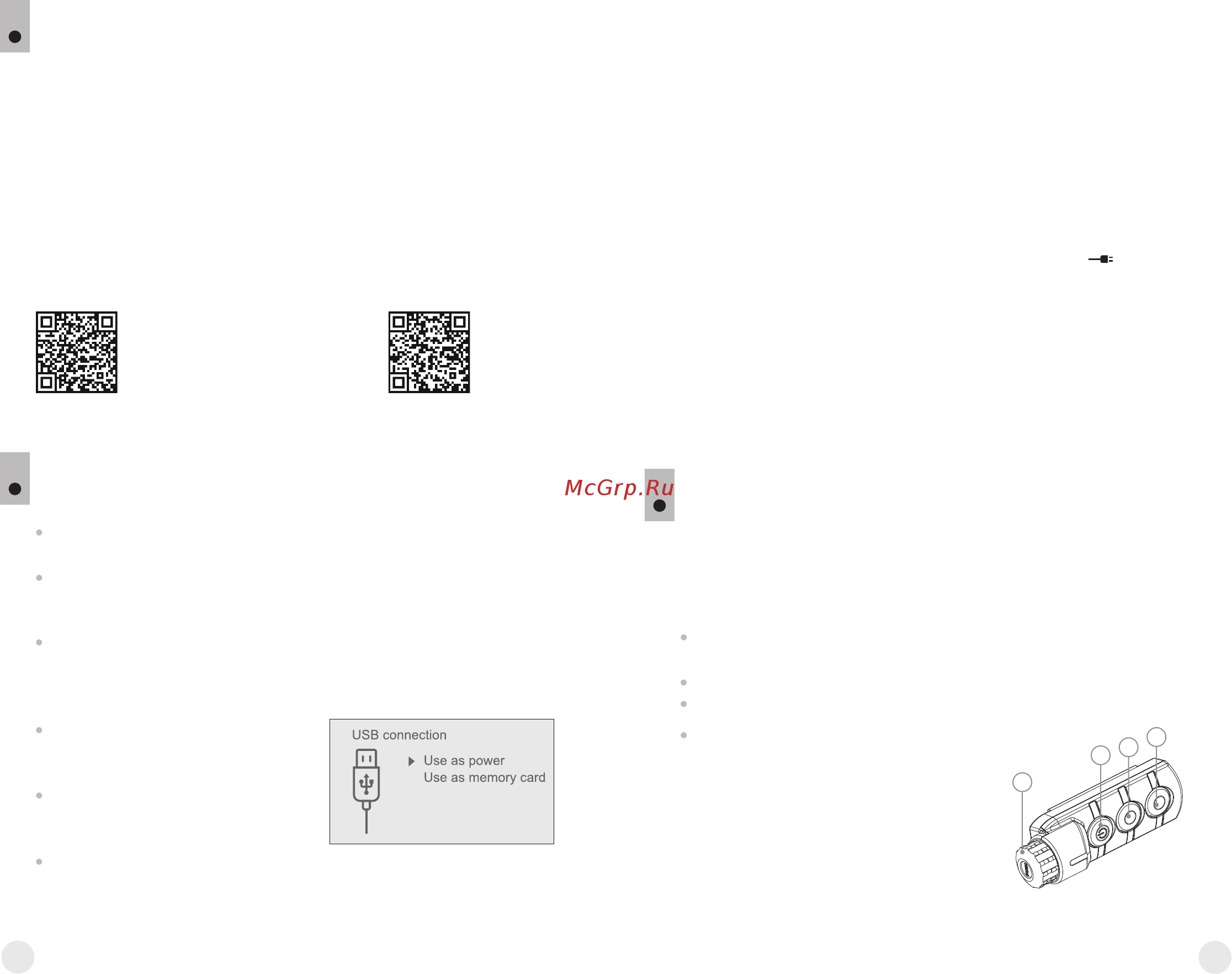

CONNESSIONE USB
19
Collegare un'estremità del cavo alla porta del USB Micro-USB (10)
dispositivo e l'altra estremità alla porta USB del PC / laptop.
Accendere il dispositivo esercitando una pressione breve sul tasto
ON (9) (se un dispositivo è stato spento, non può essere rilevato dal
computer).
Il dispositivo dell'utente verrà rilevato automaticamente dal computer:
non è necessario installare driver.
Sul display saranno visualizzate due modalità di connessione:
Dispositivo di memoria di massa
U S B ( m e m o r i a e s t e r n a ) e
Alimentazione.
S e l e z i o n a r e l a m o d a l i t à d i
connessione con i tasti
RIGHT (6) / LEFT (8)
Confermare la scelta esercitando
una pressione breve sul tasto M.
Modalità di connessione:
Dispositivo di memoria di massa USB (memoria esterna). In questa
modalità il dispositivo viene rilevato dal computer come flash card.
Questa modalità è stata pensata per funzionare con i file salvati nella
memoria del dispositivo. Le funzioni del dispositivo non sono disponibili
in questa modalità; il dispositivo si spegne automaticamente. Se al
mom ento di effettuare la connessione era in corso una
videoregistrazione, la registrazione si interrompe e il video viene salvato.
20
Il quadro di telecomando senza fili duplica le funzioni di attivazione di
Forward F, start/fermo di registrazione video (foto) ed anche permette di
navigare sul menu.
Organi di сomando del quadro:
Controller (28): duplica la funzionalita'
del tasto М (9) di Forward F, se premuto
duplica la funzionalita' dei tasti RIGHT
(6) e LEFT (8) girando (in modo
navigazione sul menu base ed attivo di
Forward F).
TELECOMANDO WIRELESS
25
26
27
28
