154
153
- Уровень Guest “Гость”. Пользователь из
Stream Vision имеет возможность только
просматривать видео с насадки в реальном
времени.
– Для подтверждения выбора и выхода из
подменю нажмите и удерживайте кнопку М.

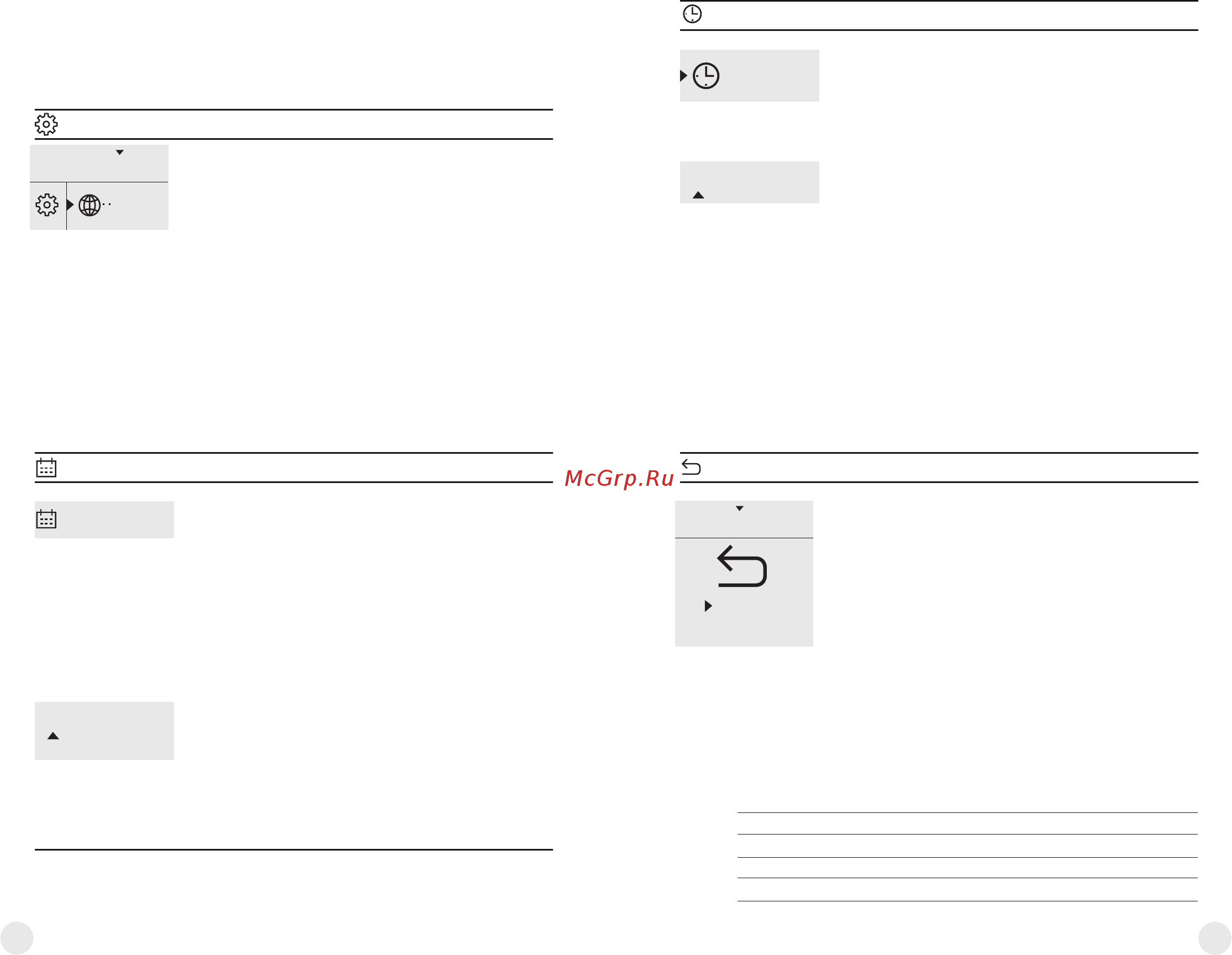

Общие настройки
Настройки. Пункт меню позволяет установить
следующие настройки:
Выбор языка интерфейса
– Нажмите и удерживайте кнопку M (7) для
входа в основное меню.
– Кнопками RIGHT (6) и LEFT (8) выберите
подменю “General Settings”.
– Кратко нажмите кнопку М для входа.
Language
English
– Кнопками RIGHT (6) и LEFT (8) выберите один
и з дос т у п н ы х я з ы к о в и н те р ф е й с а :
а н г л и й с к и й , н е м е ц к и й , и с п а н с к и й ,
французский.
– Для сохранения выбора и выхода из подменю
нажмите и удерживайте кнопку М.
Настройка даты
– Нажмите и удерживайте кнопку M (7) для
входа в основное меню.
– Кнопками RIGHT (6) и LEFT (8) выберите
подменю “General Settings”.
– Кратко нажмите кнопку М для входа.
– Кнопками RIGHT (6) и LEFT (8) выберите
подменю "Date".
– Кратко нажмите кнопку М для входа.
– Дата отображается в формате дд / мм / гггг
(12/04/2017)
– Кнопками RIGHT и LEFT выберите нужное
значение дня, месяца и года. (кнопка RIGHT -
увеличение значения, кнопк а LEFT –
уменьшение значения) Для перемещения
между разрядами кратко нажимайте кнопку M.
– Для сохранения выбранной даты и выхода из
подменю нажмите и удерживайте кнопку M.
21.07.2017
21.07.2017
DD
Настройка времени
– Нажмите и удерживайте кнопку M (7) для
входа в основное меню.
– Кнопками RIGHT (6) и LEFT (8) выберите
подменю “General Settings”.
– Кратко нажмите кнопку М для входа в
подменю "Time".
– Нажатием кнопок RIGHT и LEFT выберите
формат времени – 24/12 (или PM/AM).
– Для перехода к настройке значения часа
нажмите кнопку М.
– Нажатием кнопок RIGHT и LEFT выберите
значение часа (кнопка RIGHT - увеличение
значения, кнопка LEFT – уменьшение
значения)
– Для перехода к настройке значения минут
нажмите кнопку М.
– Нажатием кнопок RIGHT и LEFT выберите
значение минут.
– Для сохранения выбранного времени и
выхода из подменю нажмите и удерживайте
кнопку M.
12.00 AM
12h 11:25 AM
Возврат к настройкам по умолчанию
– Нажмите и удерживайте кнопку M (7) для
входа в основное меню.
– Кнопками RIGHT (6) и LEFT (8) выберите
подменю “General Settings”.
– Кратко нажмите кнопку М для входа.
– Кнопками RIGHT и LEFT выберите подменю
"Default settings".
– Кратко нажмите кнопку М для входа.
– Кнопками RIGHT и LEFT выберите вариант
«Yes» для возврата к заводским настройкам,
или «No» для отмены действия.
– Подтвердите выбор кратким нажатием кнопки
М.
– Следующие настройки будут возвращены в
первоначальное состояние до их изменения
пользователем:
Default settings
No
Yes
Уровень яркости
Уровень контраста
Язык
Микрофон
10
6
Английский
Выключен
