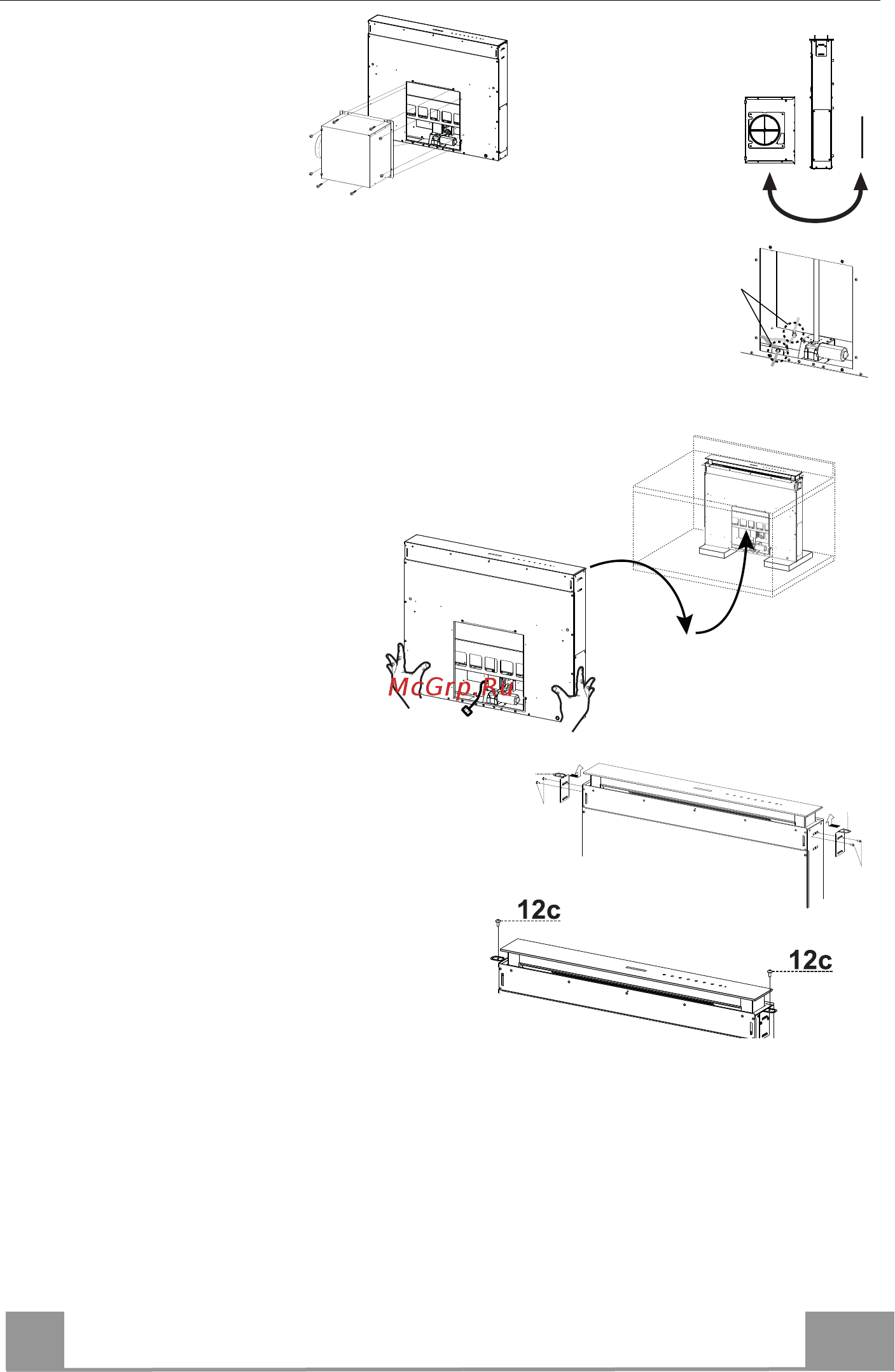

Установка корпуса вытяжки на плоскости снизу вверх

• Конструкция вытяжки пре-

дусматривает переднее рас-

положение двигателя.

• Если структура кухонной мебели другая и необходимо, чтобы двига-

тель находился с задней стороны вытяжки, следует снять заглушку с

задней стороны корпуса прибора и установить ее спереди. Также из-

мените положение провода с кабельным зажимом для соединения его

с двигателем; для этого пропустите его через отверстие, предусмот-

ренное с каждой стороны (A).

Затем прикрепите двигатель к корпусу вытяжки (см. раздел Установка

двигателя).

• Вставьте корпус вытяжки снизу вверх через подготовлен-

ное ранее отверстие в опорной плоскости.

• С помощью опор поднимите кор-

пус вытяжки, чтобы его передняя

сторона поднялась над варочной

панелью.

• Вставьте кронштейны 7.2, как показано на

рисунке, в специальные отверстия и закрепи-

те их прилагаемыми винтами 12a.

• Выставите корпус вытяжки по центру отно-

сительно отверстия над варочной панелью.

• С помощью 2 прилагаемых винтов 12c при-

крепите корпус вытяжки к плоскости и уда-

лите опоры.

Внимание:

если материал, из которого изготовлена варочная панель, не позволяет привинтить

винты 12c, в

оспользуйтесь небольшим количеством силикона, чтобы приклеить

кронштейны 7.2 к панели, и дайте ему как следует высохнуть, прежде чем продолжить

установку.
