DE
4
49

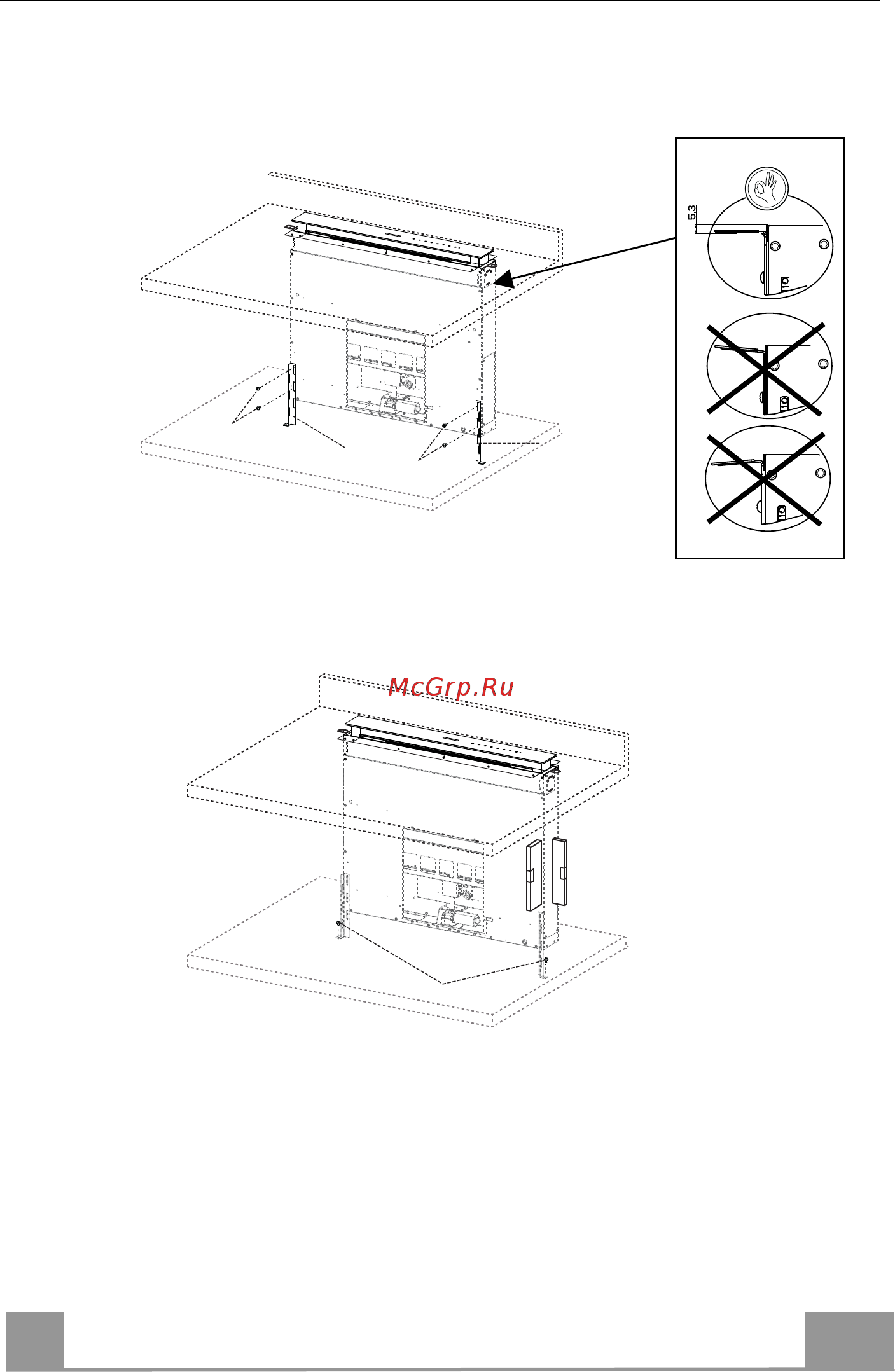

Befestigung der unteren Bügel
• Die Bügel 7.1 mit den mitgelieferten Schrauben 12a am Haubenkörper befestigen.
• Vor dem definitiven Festziehen der Bügel diese so regulieren, dass sie an der unteren Basis
der Kochfläche aufliegen, und die oberen Bügel 7.2 nicht deformiert werden, wie in der Ab-
bildung gezeigt.
• Mit einer Wasserwaage den Haubenkörper vertikal ausrichten und mit den mitgelieferten
beiden Schrauben 12c an der unteren Kochfläche befestigen.
• Die Schrauben 12a definitiv festziehen.
12c
12a
7.1
12a
7.1
