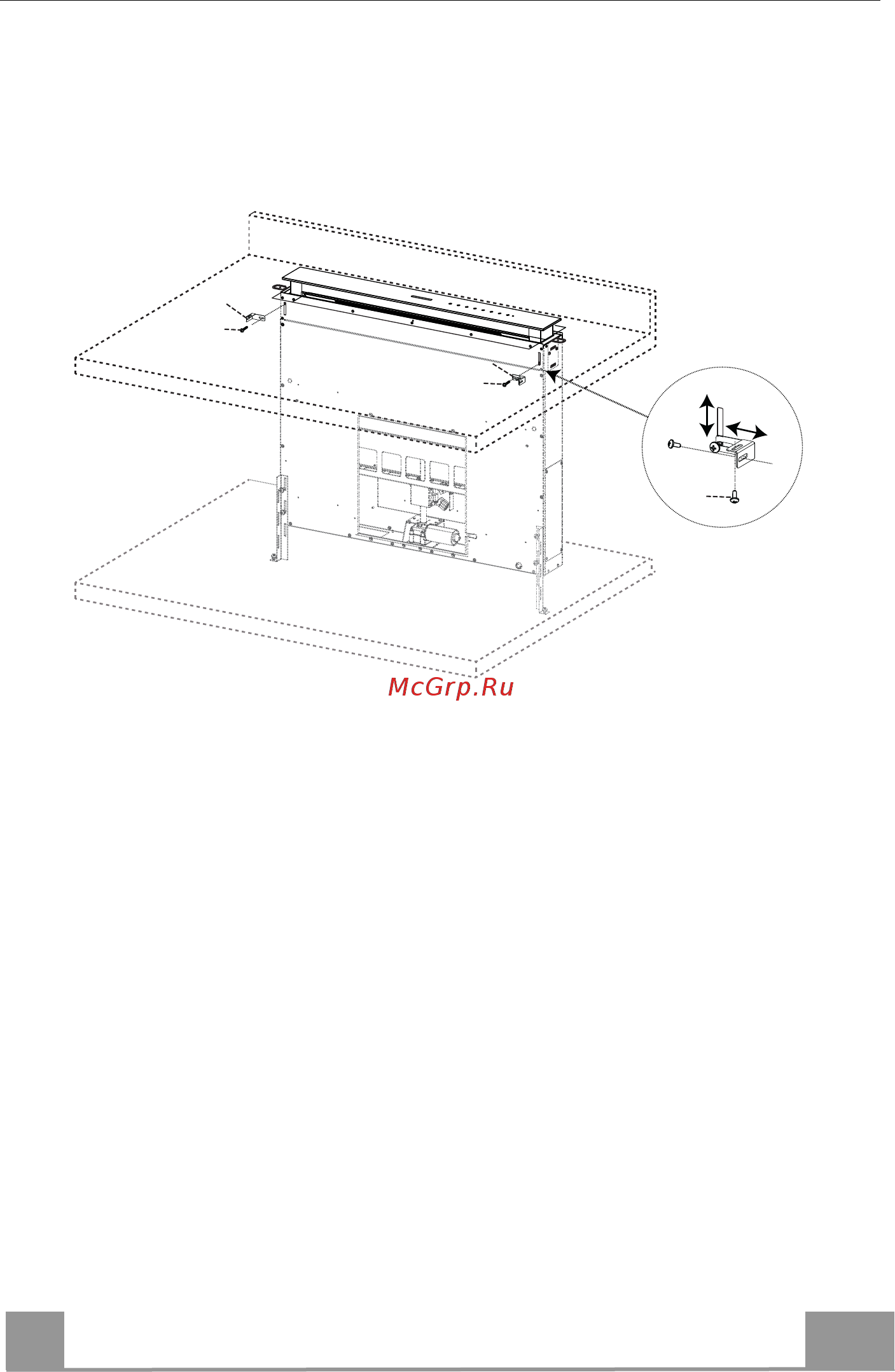

Στερέωση στηριγμάτων ορθογώνια
• Βιδώστε τα στηρίγματα 7.3 στο σώμα του απορροφητήρα με τις βίδες 12b του εξοπλισμού
χωρίς να τις σφίξετε.
• Βιδώστε με τις βίδες 12c του εξοπλισμού την άλλη πλευρά των στηριγμάτων 7.3 ή στα
πλαϊνά τοιχώματα του επίπλου ή στο κάτω μέρος της επιφάνειας εστιών.
12b
7.3
12b
7.3
12c
• Σφίξτε οριστικά τις βίδες 12c και 12b.
