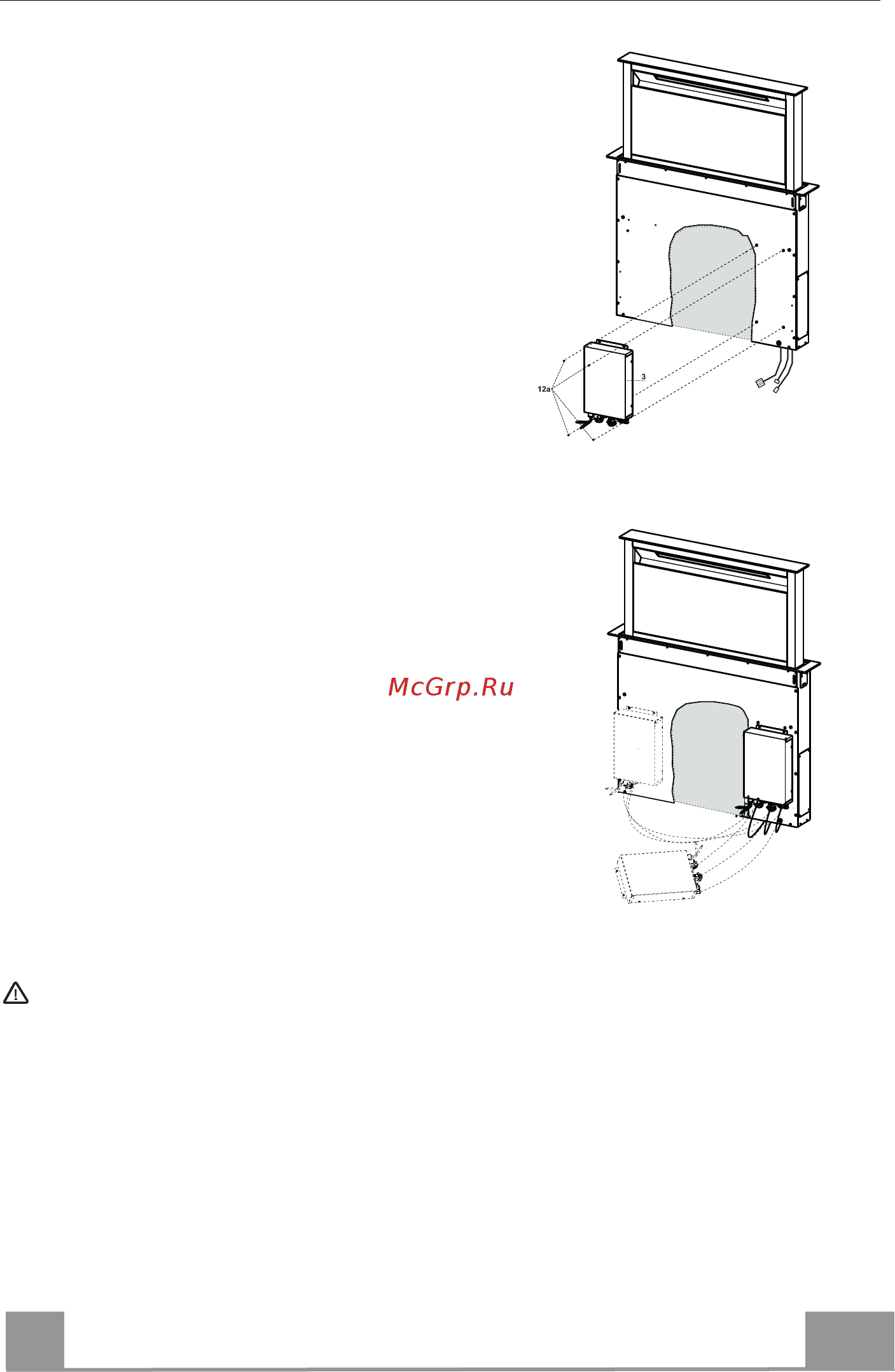

Fixation du groupe électrique
• Relier les câbles électriques sortant de la
partie inférieure droite du corps de hotte,
aux connecteurs sur le groupe électrique.
• Tous les connecteurs des câbles ont leur
correspondant sur le groupe électrique, par
conséquent, prenez garde de ne pas vous
tromper lors des connexions.
• Fixer le groupe électrique au corps de hotte
avec les vis 12a fournies.
• La position indiquée dans la figure est
seulement une option ; si nécessaire, il peut
également être monté à gauche du corps de
hotte ou même être laissé libre sur la base
du meuble, s’il n’y a pas d’empêchements
structurels ou de sécurité.
Attention : ne pas installer le produit en laissant le boîtier électrique au contact du sol.
