DE
5
59
Aktivkohle-Geruchsfilter (Umluftversion)
Die Aktivkohle-Geruchsfilter sind spülmaschinengeeignet und müssen gewaschen werden,
sobald am Display die Taste B blinkt, oder mindestens alle 4 Monate, oder auch öfter, je nach
Intensität des Gebrauchs. Nach max. 5 Wäschen müssen die Filter erneuert werden. Die A-
larmmeldung, wenn zuvor aktiviert, erfolgt nur, wenn der Absaugmotor zugeschaltet ist.
Aktivierung des Alarmsignals
• Bei den Umluftversionen der Abzugshauben wird die Alarmanzeige für Filtersättigung im Augenblick
der Installation oder in der Folge aktiviert.
• Die Beleuchtung und den Absaugmotor abstellen.
• Die Taste F 2 Sekunden lang drücken.
• Zweimaliges Blinken der LED B - Sättigungsalarm Aktivkohlefilter AKTIVIERT
• Einmaliges Blinken der LED B - Sättigungsalarm Aktivkohlefilter DEAKTIVIERT.
AUSWECHSELN DES AKTIVKOHLE-GERUCHSFILTERS
Reset des Alarmsignals
• Die Beleuchtung und den Absaugmotor abstellen.
• Die Taste B 2 Sekunden lang drücken.

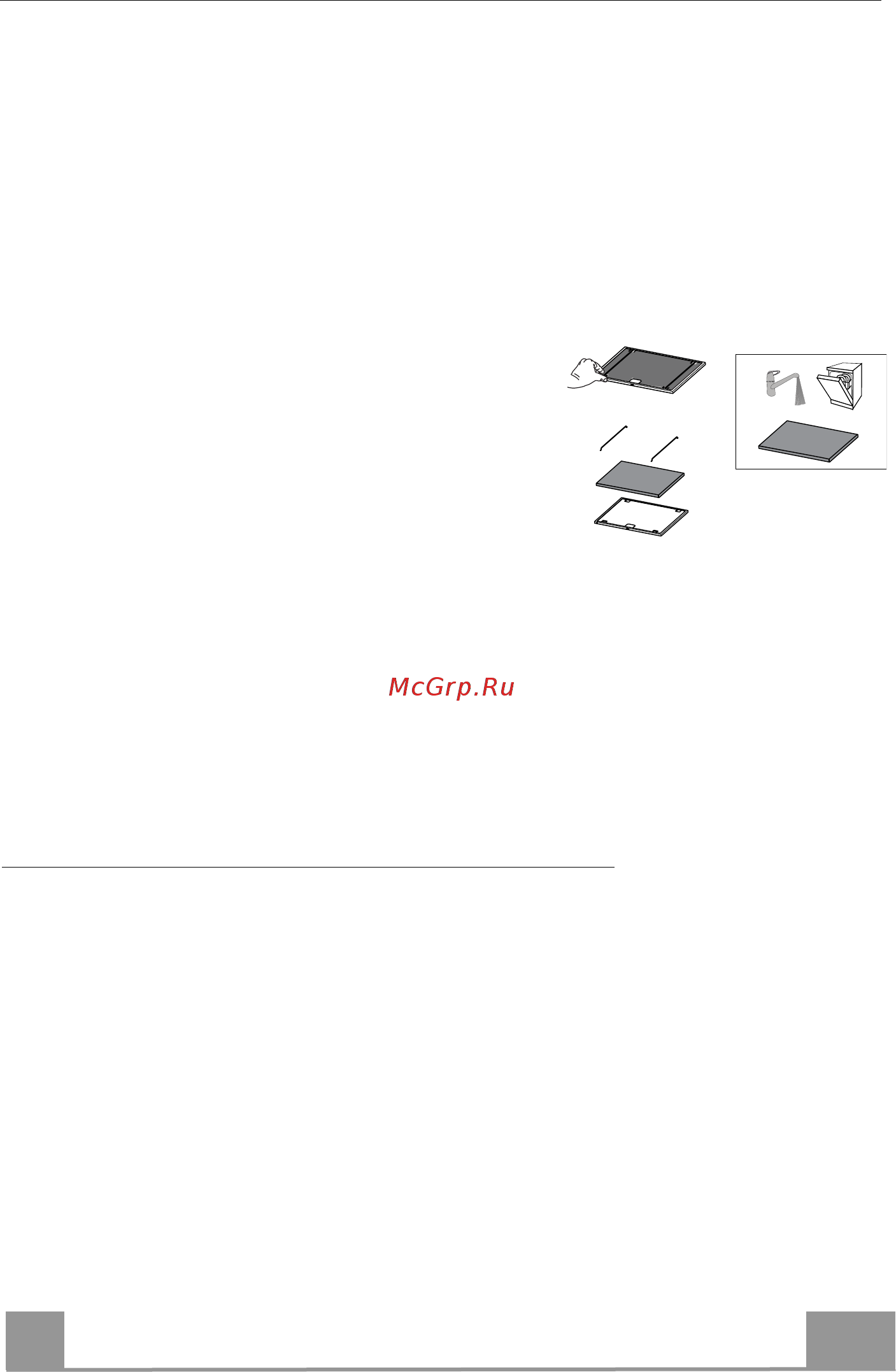

Auswechseln des Filters
• Das Komfort-Paneel ausbauen.
• Die Fettfilter aus Metall entfernen.
• Die Filterhalter aus Metall vom Fettfilter nehmen und
den gesättigten Aktivkohle-Geruchsfilter reinigen.
• Den sauberen Aktivkohle-Geruchsfilter wieder ein-
bauen, indem er zusammen mit den Filterhaltern aus
Metall am Fettfilter eingehängt wird.
• Die Fettfilter aus Metall wieder einbauen.
• Das Komfort-Paneel wieder schließen.
Beleuchtung
LED-Strahler
• Für den Austausch der LED-Strahler wenden Sie sich bitte an den
Kundendienst.
Achtung: Dieses Gerät ist mit einer weißen LED-Lampe der Klasse 1M
gemäß EN 60825-1 ausgestattet: 1994 + A1:2002 + A2:2001; max.
gelieferte Lichtleistung @439nm: 7µW. Nicht direkt mit optischen
Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.
