WARTUNG

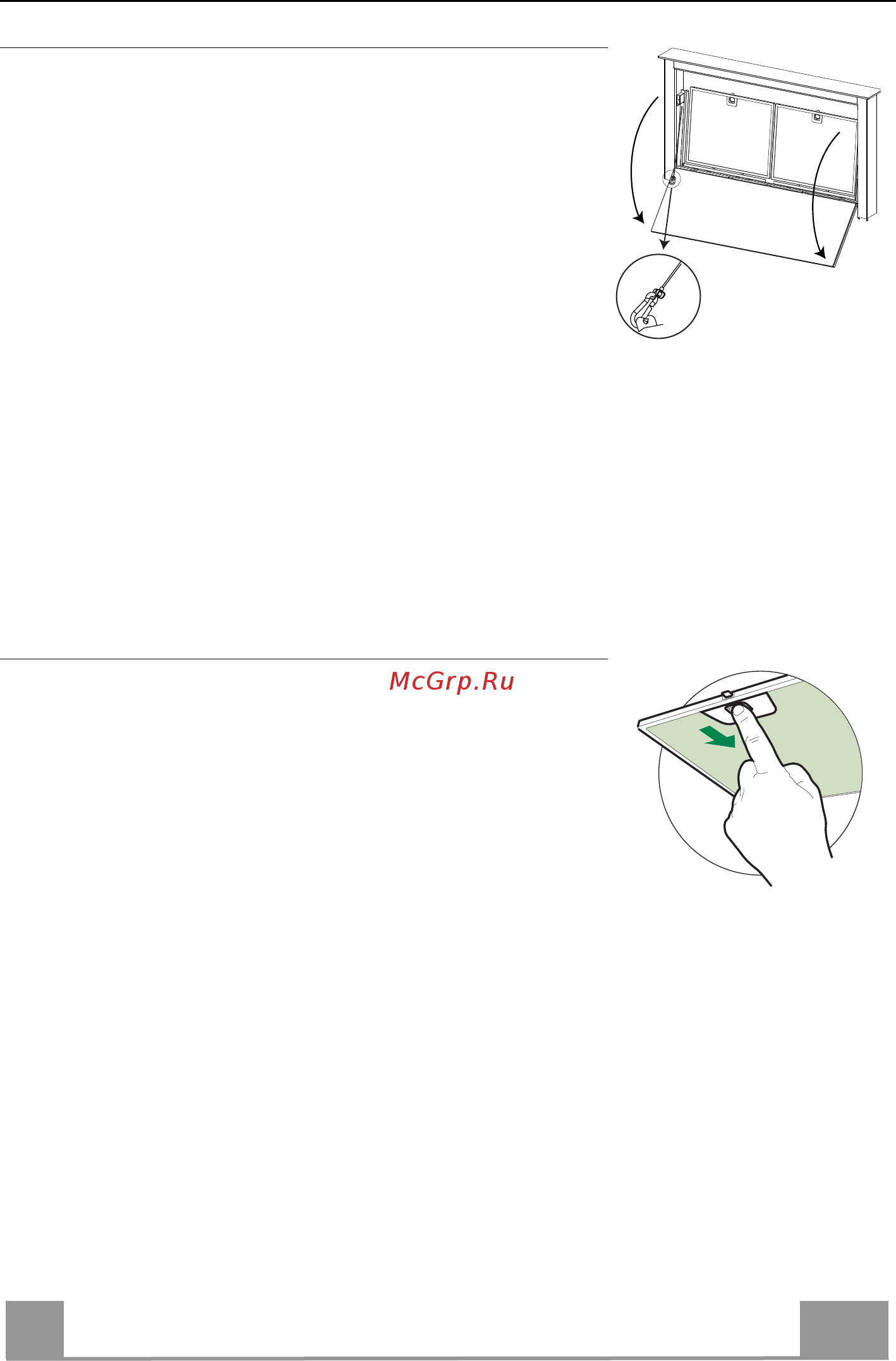

Reinigung der Komfort-Paneele
• Die Oberseite des Komfort-Paneels nach oben herausziehen.
• Den Karabinerhaken öffnen und das Sicherheitsseil lösen.
• Das Paneel vom Haubenkörper lösen.
• Das Komfort-Paneel darf auf keinen Fall im Geschirrspüler gespült
werden.
• Die Außenflächen mit einem feuchten Lappen und einem neutralen
Flüssigreiniger säubern.
• Auch Innen mit einem feuchten Lappen und einem neutralen
Reinigungsmittel säubern; keine nassen Tücher oder Schwämme, oder
gar Wasser verwenden, und keine schleifenden Mittel einsetzen.
• Zuletzt das Paneel und den Karabinerhaken wieder am Haubenkörper
einhängen und schließen.
Metallfettfilter
Die Fettfilter sind spülmaschinengeeignet und müssen gewaschen
werden, sobald sich die Taste B einschaltet, oder mindestens alle
2 Monate, oder auch öfter, je nach Intensität des Gebrauchs.
Reset des Alarmsignals
• Die Beleuchtung und den Absaugmotor abstellen.
• Die Taste B 2 Sekunden lang drücken.
Reinigung der Filter
• Die Klappe öffnen (siehe Gebrauch).
• Das Komfort-Paneel herausziehen.
• Die Filter einzeln ausbauen, indem sie in den hinteren Teil der
Gruppe geschoben und gleichzeitig nach unten gezogen
werden.
• Die Filter waschen, ohne sie zu verbiegen, und vor dem
erneuten Einbau trocknen lassen. (Die Farbe der
Filteroberfläche kann sich mit der Zeit verändern, was aber die
Wirksamkeit keinesfalls beeinträchtigt.)
• Nun die Filter wieder einbauen, so dass der Griff nach der
äußeren Sichtseite zeigt.
• Das Komfort-Paneel wieder schließen.
