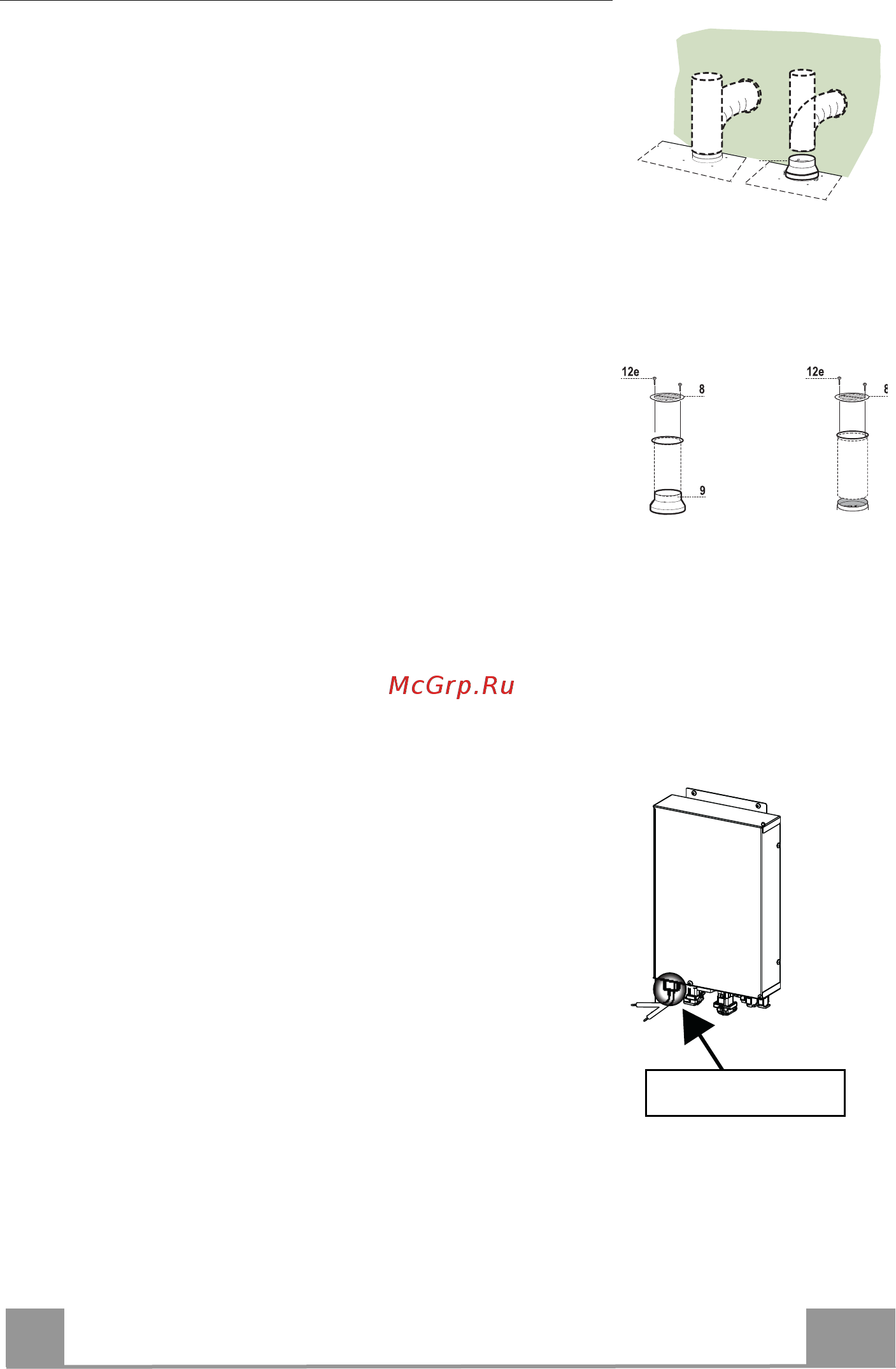

Anschluss im Abluftbetrieb
Bei Abluftbetrieb kann die Haube vom Installateur wahlweise
mittels Rohr oder Schlauch (ø 150 oder 120 mm) an die Außen-
rohrleitung angeschlossen werden.
• Bei Verwendung eines Anschlussrohres ø 120 den Reduzier-
flansch 9 am Haubenaustritt anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu
erforderliche Material wird nicht mitgeliefert.
• Eventuell vorhandene Aktivkohlefilter entnehmen.
ø 150
9
ø 120
LUFTAUSTRITT BEI DER UMLUFTVERSION
• Den Flansch mit einem starren oder flexiblen Rohr mit ø 120
oder 150 mm an die Abzugsöffnung anschließen.
• Für den Anschluss mit einem Rohr mit ø 120 den
Reduzierflansch 9 am Auslass am Haubenkörper einsetzen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu
erforderliche Material wird nicht mitgeliefert.
• Das Luftstromrichtungsgitter 8 mit den 2 mitgelieferten
Schrauben 12e (2,9 x 9,5) am Auslass befestigen.
• Sicherstellen, dass die Aktivkohle-Geruchsfilter vorhanden
sind (Siehe Absatz Wartung der Aktivkohlefilter).
ELEKTROANSCHLUSS
•
Bei Anschluss der Haube an das Stromnetz muss ein zweipoli-
ger Schalter mit einem Öffnungsweg von mindestens 3 mm
zwischengeschaltet werden.
STROMANSCHLUSS
