RU
1
108

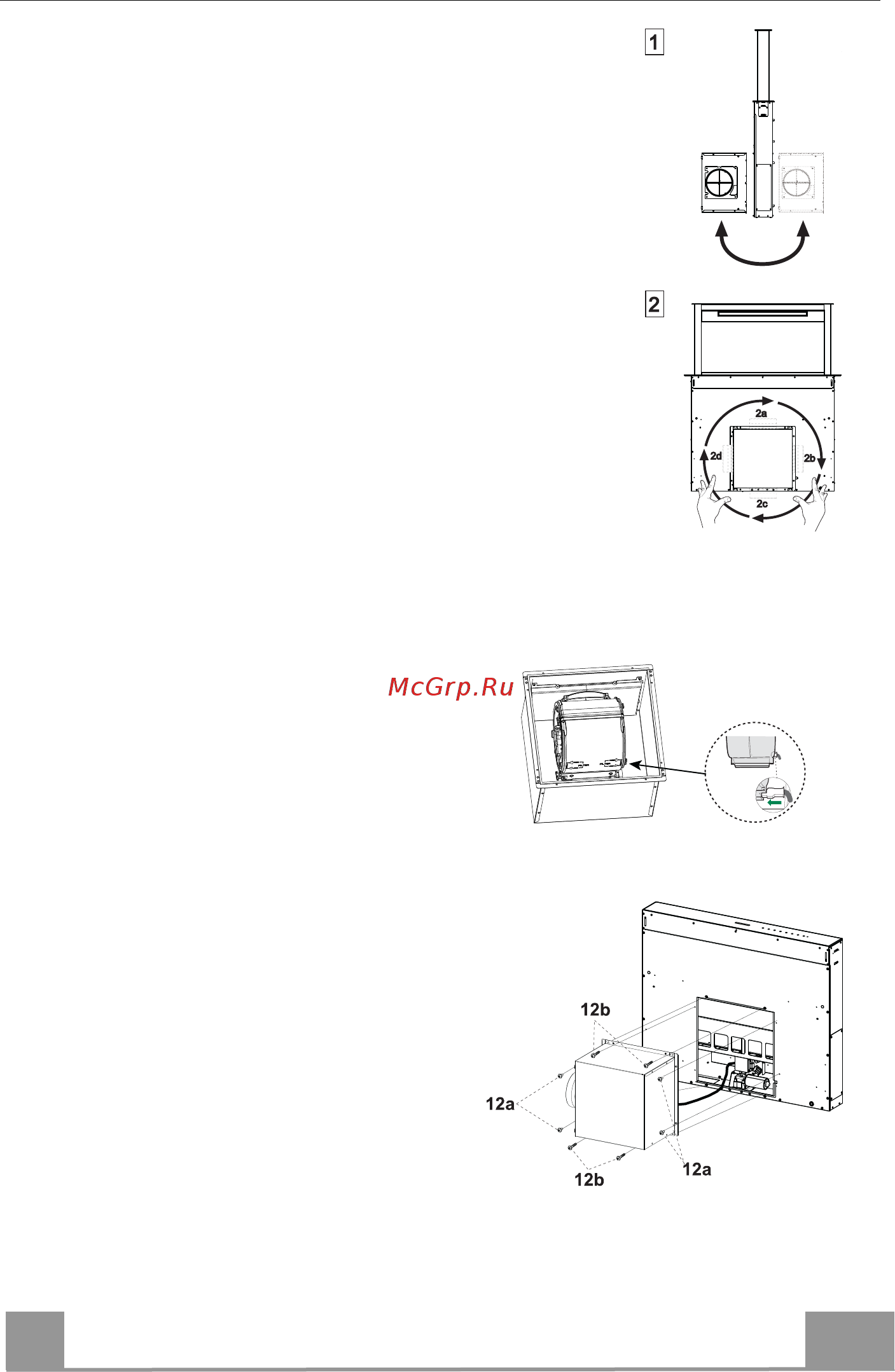

Крепление двигателя
• Решение об установке двигателя (1) спе-
реди или сзади зависит от структуры ку-
хонной мебели; при этом следует убе-
диться в правильном положении за-
глушки.
• Затем в зависимости от положения вы-
пускного отверстия воздуха в полке дви-
гатель можно поворачивать на 90° с тем,
чтобы воздух мог выходить со всех 4
сторон для совмещения с отверстием в
мебели (2).
• Соедините разъем корпу
са вытяжки с
разъемом двигателя.
• Привинтите двигатель к корпусу вытяж-
ки прилагаемыми винтами 12a и 12b,
как показано на рисунке.
