ES
7
78
Filtros antiolor de carbón activo (versión filtrante)
Se puede lavar también en lavavajillas, se debe limpiar cuando parpadea la tecla B o por lo menos cada 4
meses o más frecuentemente, en caso de uso particularmente intenso, garantizando el funcionamiento has-
ta un máximo de 5 lavados antes de tener que sustituirlo. La señalización de alarma si ha sido previamente
activada, se verifica sólo cuando está activado el motor de aspiración.
Activación de la señal de alarma
• En las campanas en versión filtrante, la señalización de alarma saturación filtros debe acti-
varse en el momento de la instalación o sucesivamente.
• Apagar las luces y el motor de aspiración.
• Pulsar la tecla F durante 2 segundos:
• 2 parpadeos tecla Led B - Alarma de saturación del filtro de carbón activo ACTIVADA.
• 1 parpadeo tecla Led B - Alarma de saturación del filtro de carbón activo DES-
ACTIVADA.
SUSTITUCIÓN DEL FILTRO ANTIOLOR AL CARBÓN ACTIVO
Reset de la señal de alarma
• Apagar las luces y el motor de aspiración.
• Pulsar la tecla B durante 2 segundos.

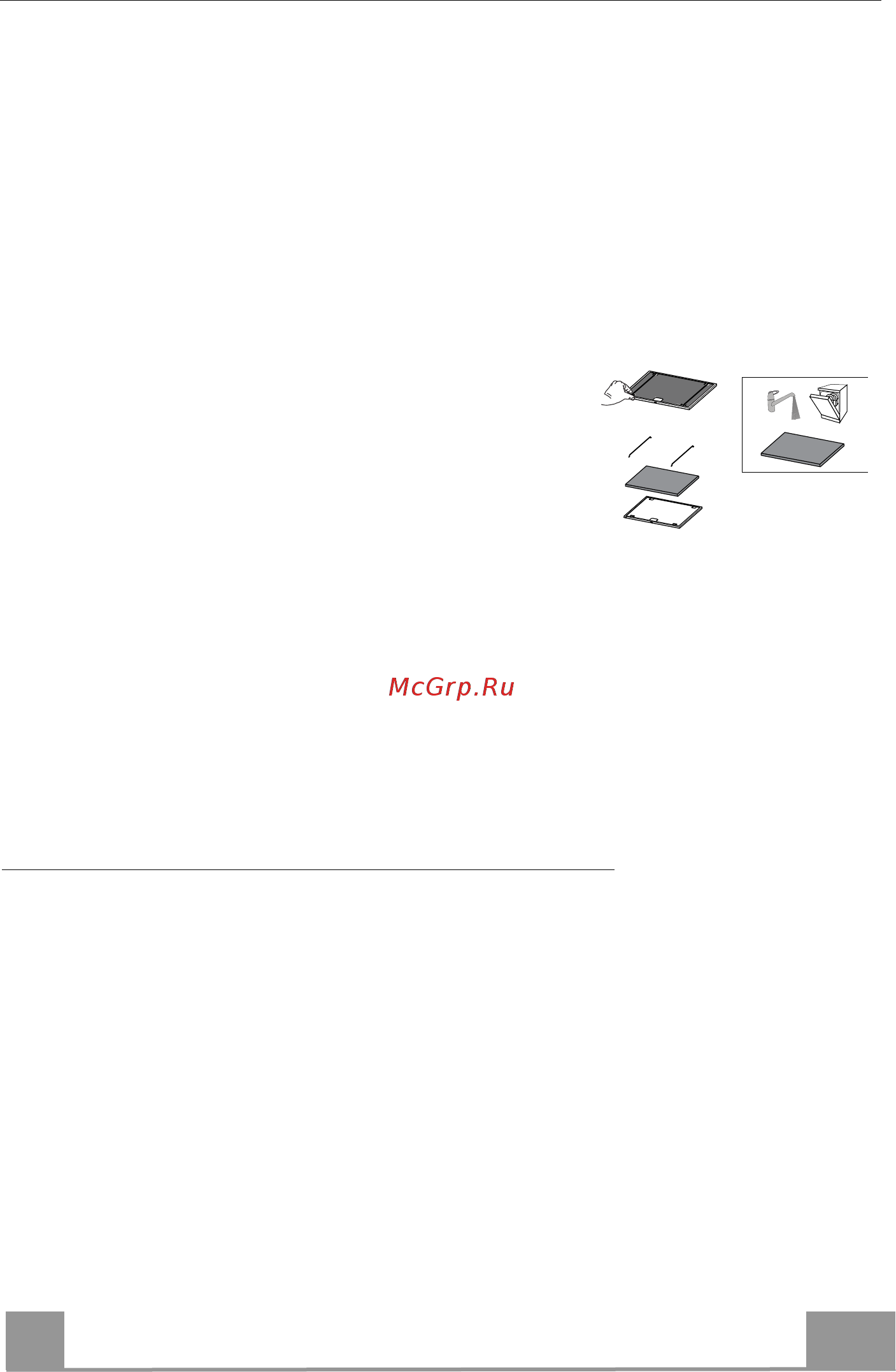

Sustitución filtro
• Quitar el comfort panel.
• Quitar los filtros antigrasa metálicos.
• Quitar las sujeciones de los filtros metálicos de filtros
antigrasa y proceder a la limpieza del filtro antiolor al
carbón activo saturado.
• Montar nuevamente el filtro antiolor al carbón al activo
volviéndolo a enganchar con las sujeciones de los filtros
metálicos al filtro antigrasa.
• Montar los filtros antigrasa metálicos.
• Cerrar el comfort panel.
Iluminación
Atención : Este aparato está provisto de una luz LED blanca de
clase 1 M según la norma EN 60825-1: 1994 + A1:2002 +
A2:2001; máxima potencia óptica emitida@439nm: 7µW. No
observar directamente con instrumentos ópticos (catalejo, lu-
pa……..)
. Para la sustitución ponerse en contacto con la Asistencia Téc-
nica. ("Para la compra dirigirse a la asistencia técnica").
