RU
1
107

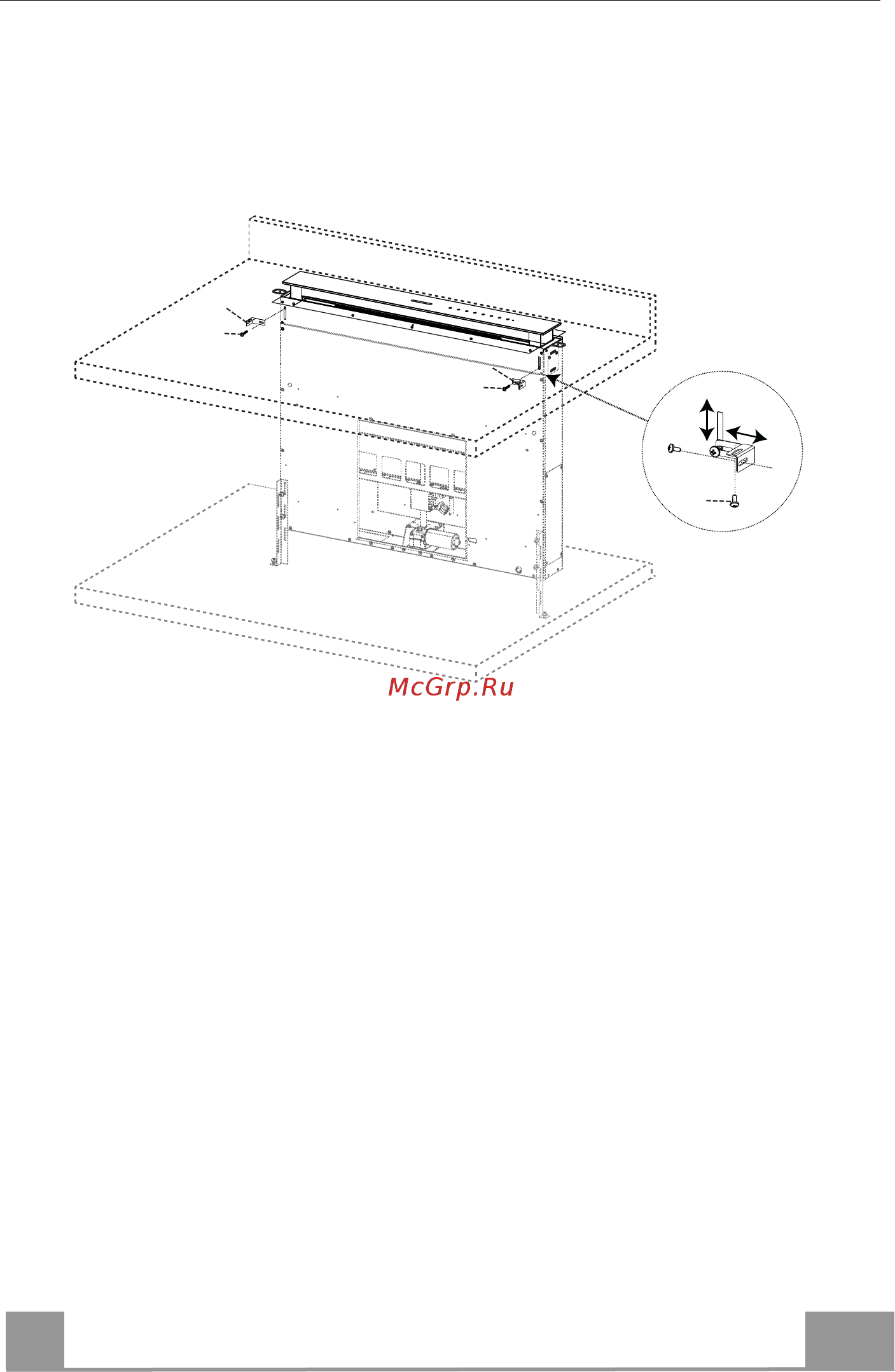

Крепление прямоугольных кронштейнов
• Прикрепите кронш
тейны 7.3 к корпусу вытяжки прилагаемыми в комплекте винтами
12b, не затягивая.
• Привинтите прилагаемыми винтами 12c вторую половину кронштейнов 7.3 к
боковым стенкам мебели или к нижней части варочной панели.
12b
7.3
12b
7.3
12c
• Окончат
ельно затяните винты 12c и 12b.
