ES
7
70

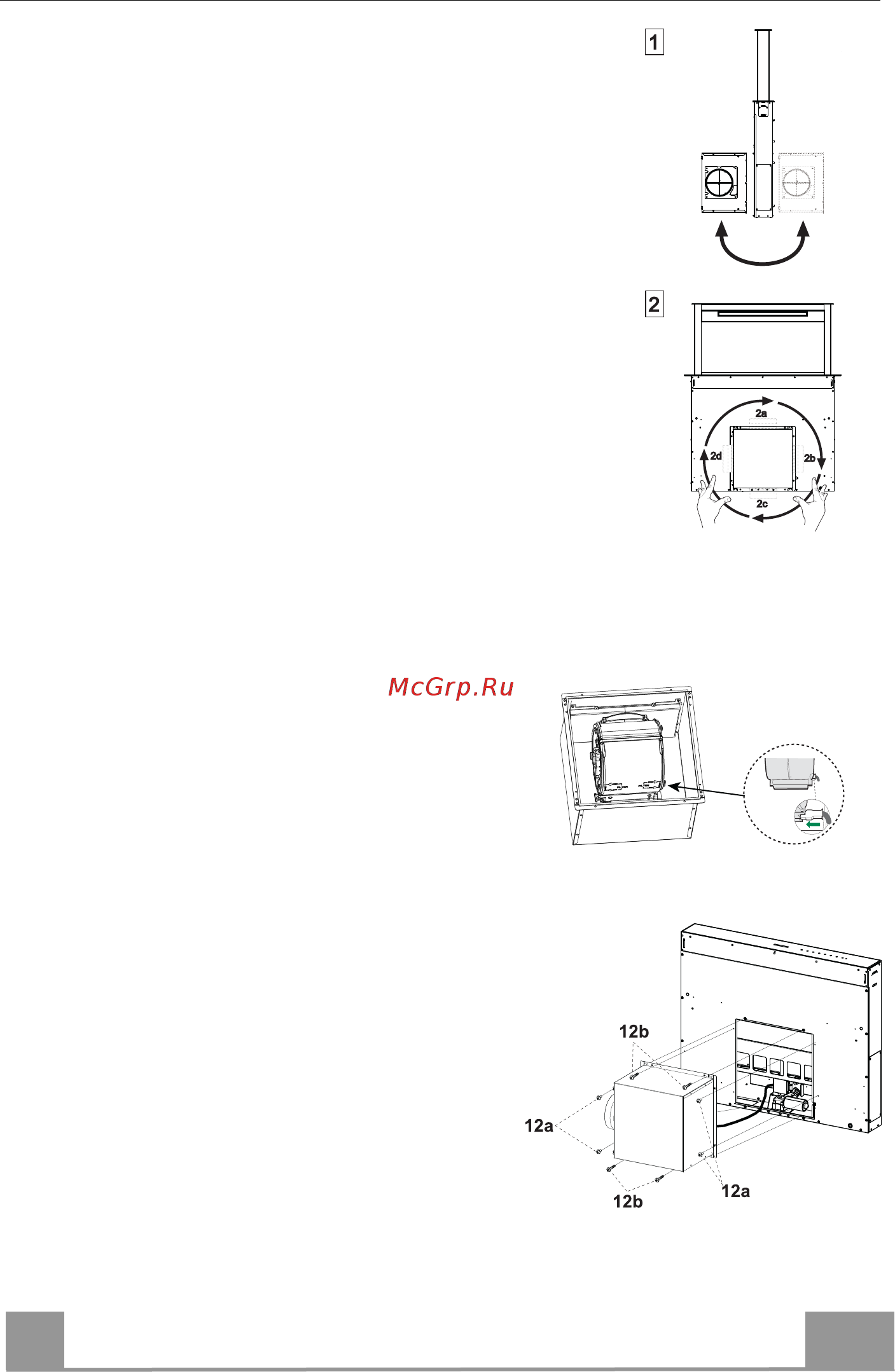

Fijación del grupo motor
• La instalación del grupo motor (1) en posi-
ción frontal o posterior se decide en función
de la disposición del mueble de cocina, ve-
rificando la colocación correcta del tapón.
• Luego, en base al lugar donde se hay
a realizado el
orificio de salida de aire del mueble se puede girar el
grupo motor de 90º en 90º para permitir la salida del aire
por los 4 lados, en correspondencia con el del mueble
(2).
• Conectar el cone
ctor procedente el cuerpo
de la campana a la conexión del grupo
motor.
• Atornillar sucesivamente el grupo motor al
cuerpo de la campana con los tornillos 12a
y 12b en dotación, como se indica en la
figura.
