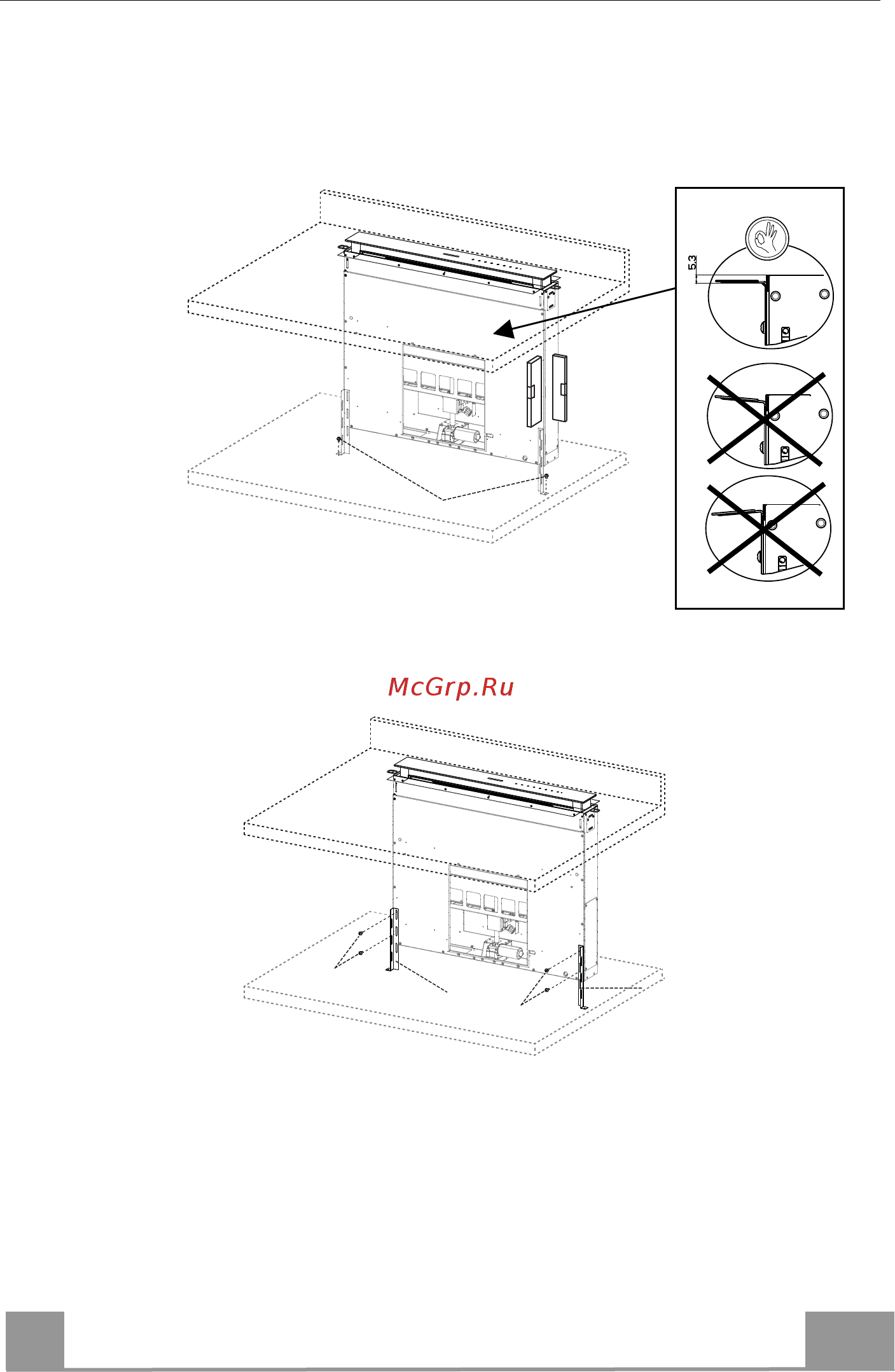

Στερέωση κάτω στηριγμάτων
• Στερεώστε από εμπρός τα στηρίγματα 7.1 στο σώμα του απορροφητήρα με τις βίδες 12a
του εξοπλισμού.
• Πριν σφίξετε οριστικά τα στηρίγματα, εκτελέστε τις ρυθμίσεις που θα επιτρέψουν στα
στηρίγματα να ακουμπήσουν στην κάτω βάση της επιφάνειας αποφεύγοντας την
παραμόρφωση των πάνω στηριγμάτων 7.2 όπως δείχνει η εικόνα.
• Με ένα αλ
φάδι, αλφαδιάστε κατακόρυφα το σώμα απορροφητήρα και στερεώστε το με 2
βίδες 12c του εξοπλισμού στην κάτω επιφάνεια.
• Σφίξτε οριστικά τις βίδες 12a.
12c
12a
7.1
12a
7.1
