6 НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ И ИНДИКАЦИИ

До начала работы с прибором, нижеследующая информация поможет в короткое время

изучить и освоить управление при помощи органов управления передней панели

осциллографа. Эта глава содержит сведения о расположении регуляторов и кнопок, их

назначении. Внимательно изучите данные разделы РЭ, перед тем как приступить к работе с

осциллографом.

Передняя панель

На передней панели располагаются входные разъемы, регуляторы и кнопки. Регуляторы

используются чаще, их действие подобно аналогичным регуляторам любого осциллографа. С

помощью кнопок можно непосредственно использовать определенные функции и разделы

внутреннего меню. Для выбора функций и режимов используются 5 специальных кнопок

расположенных вертикально (F1…F5). Для выбора установок и действий в текущем активном

меню (вызова на экран) используются кнопки расположенные горизонтально под дисплеем

(Н1…Н5). Они позволят получить доступ к дополнительным страницам меню, измерительным

функциям и параметрам настройки, обеспечивающих широкие возможности (математические

функции, опорные сигналы, управление запуском и пр.).

Другие функциональные кнопки на передней панели предназначены для активации

режимов, параметров и настроек, путем их непосредственного нажатия.

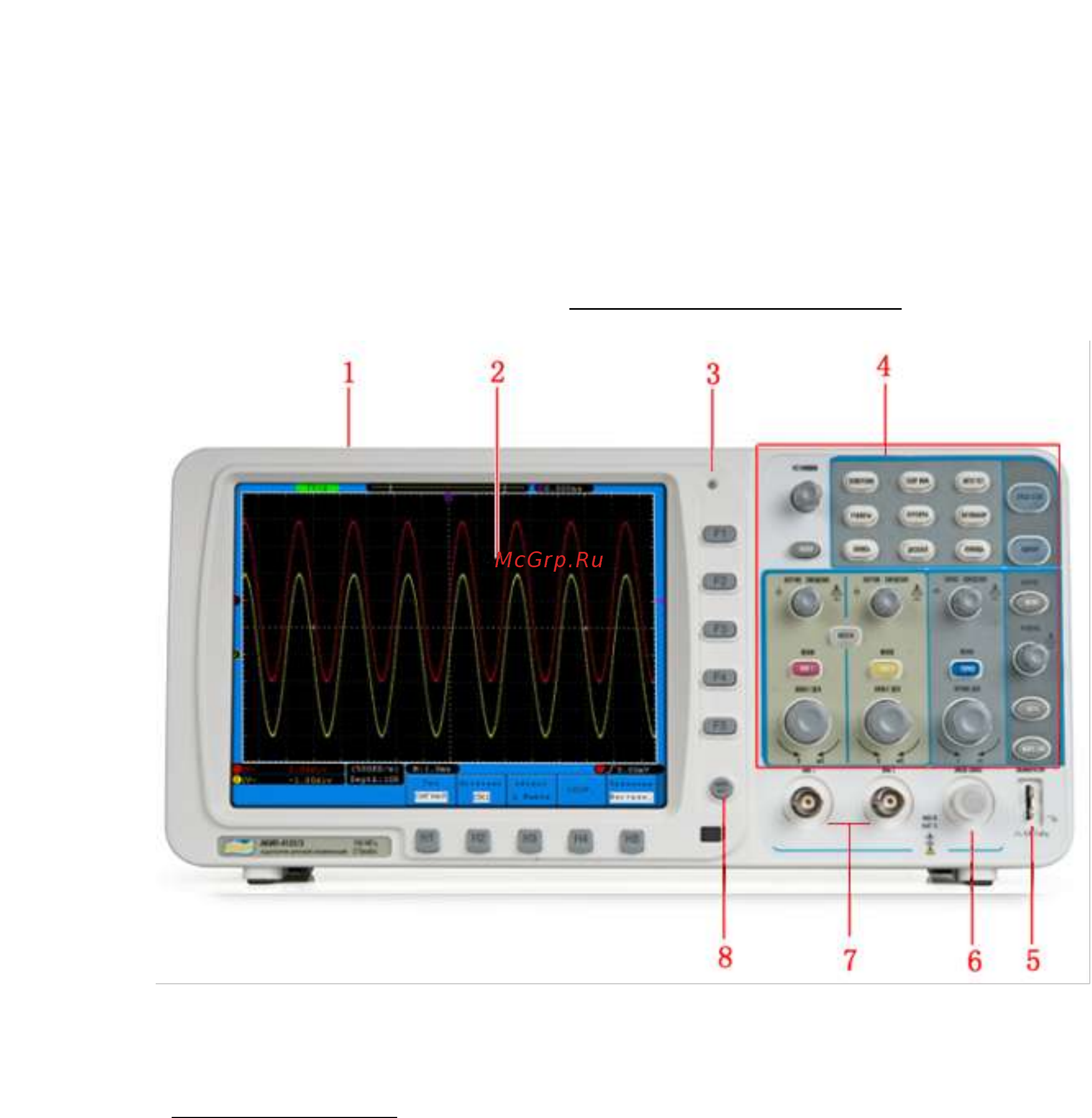

Рис. 6-1 Передняя панель осциллографов серии АКИП-4122

1. Кнопка вкл/выкл питания.

2. Экран осциллографа

3. Индикатор питания: с/д индикатор отображается зеленым цветом – при включении

питания (подсоединении к ~ сети) или питании от полностью заряженной

аккумуляторной батареи. Индикатор отображается оранжевым цветом – в случае

подзарядки батареи от сети переменного напряжения при помощи встроенного

зарядного устр-ва.

4. Область органов управления (кнопки, регуляторы, а также функциональные кнопки

H1…H5, F1…F5).

5. Выход сигнала калибратора (5 В/ 1 кГц/ меандр): для компенсации пробников

6. Вход внешней синхронизации (EXT)

7. Входы КАН1/ КАН2 цифрового осциллографа (BNC)

8. Кнопка «МЕНЮ ВЫКЛ/Menu Off» (выключает/ включает меню на экране

осциллографа).
