АКИП АКИП-4122/3V [22/71] Коэф ослабления индикация на дисплее в меню кнопка выбора

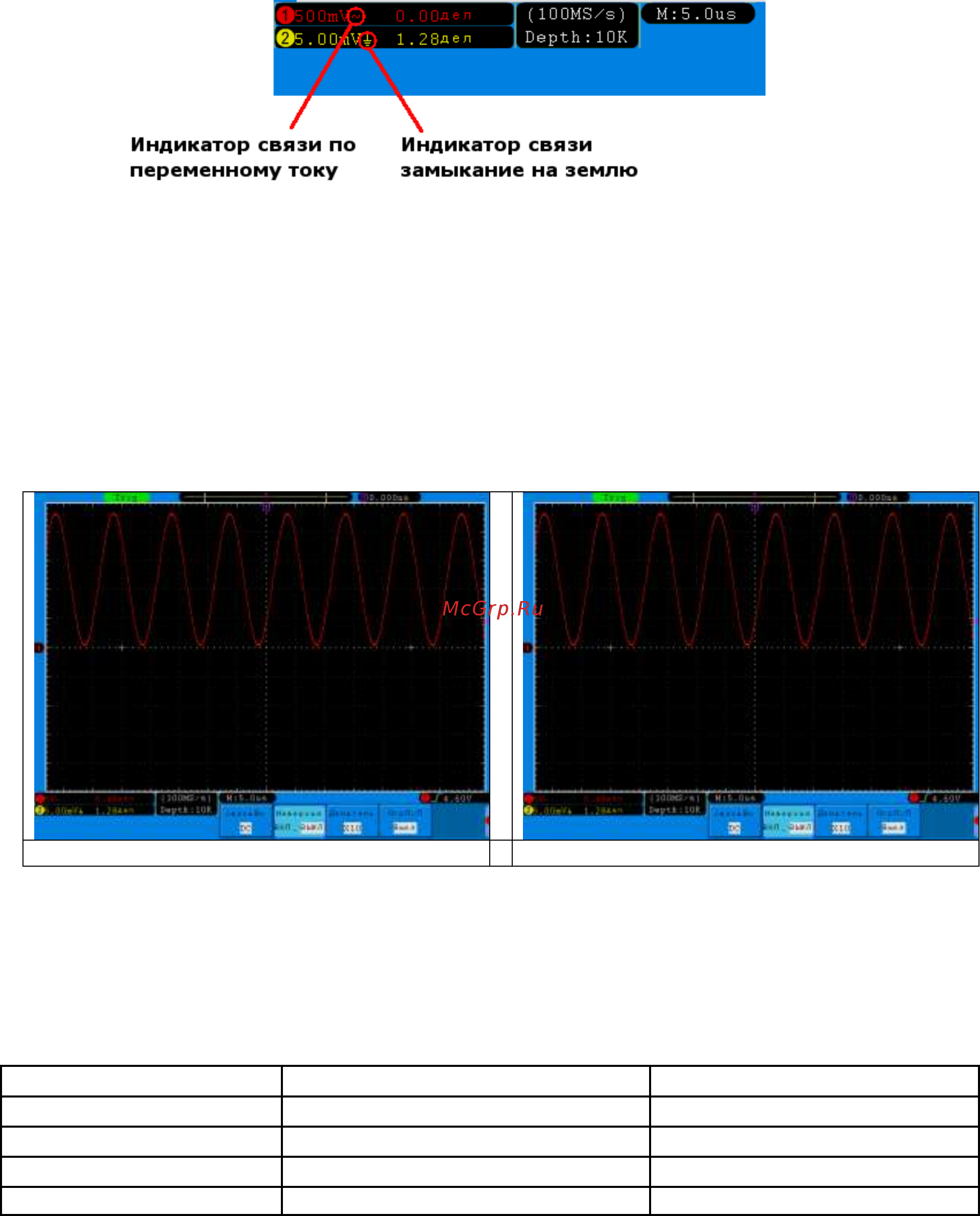

Рис. 8-2 Пример индикации типа связи в строке состояния

8.1.5 Инверсия осциллограммы

Инвертирование осциллограммы входного сигнала: отображение на экране

осциллограммы развернутой на 180 градусов относительно «0» потенциала (поворот по

горизонтальной оси заданной маркером канала).

1) Нажать КАН1/КАН2 для доступа к настройкам канала;

2) Нажать кнопку H2 для включения или отключения инверсии осциллограммы.

Рис. 8-3 Инверсия ВЫКЛЮЧЕНА

Рис. 8-4 Инверсия ВКЛЮЧЕНА

8.1.6 Выбор коэффициента ослабления пробника

1) Нажать КАН1/КАН2 для доступа к настройкам канала;

2) Нажать кнопку H3 для доступа к подменю выбора коэффициента ослабления.

3) Для пробников доступно 4 варианта коэффициента ослабления

Коэф. ослабления

Индикация на дисплее (в меню)

Кнопка выбора

1:1

10:1

10X

100:1

100X

1000:1

1000X
