наибольшей плотностью данных. После этого будут рассчитаны наиболее вероятные состояния

(центроиды) этих двух кластеров, по которым и будут определены верхняя и базовая линии:

верхней центроиде будет соответствовать верхняя линия, а нижней — базовая линия.

Рис. 8-15

8.1.23 Определение времени нарастания и спада

После того, как будут найдены верхняя и базовая линии, легко вычислить время

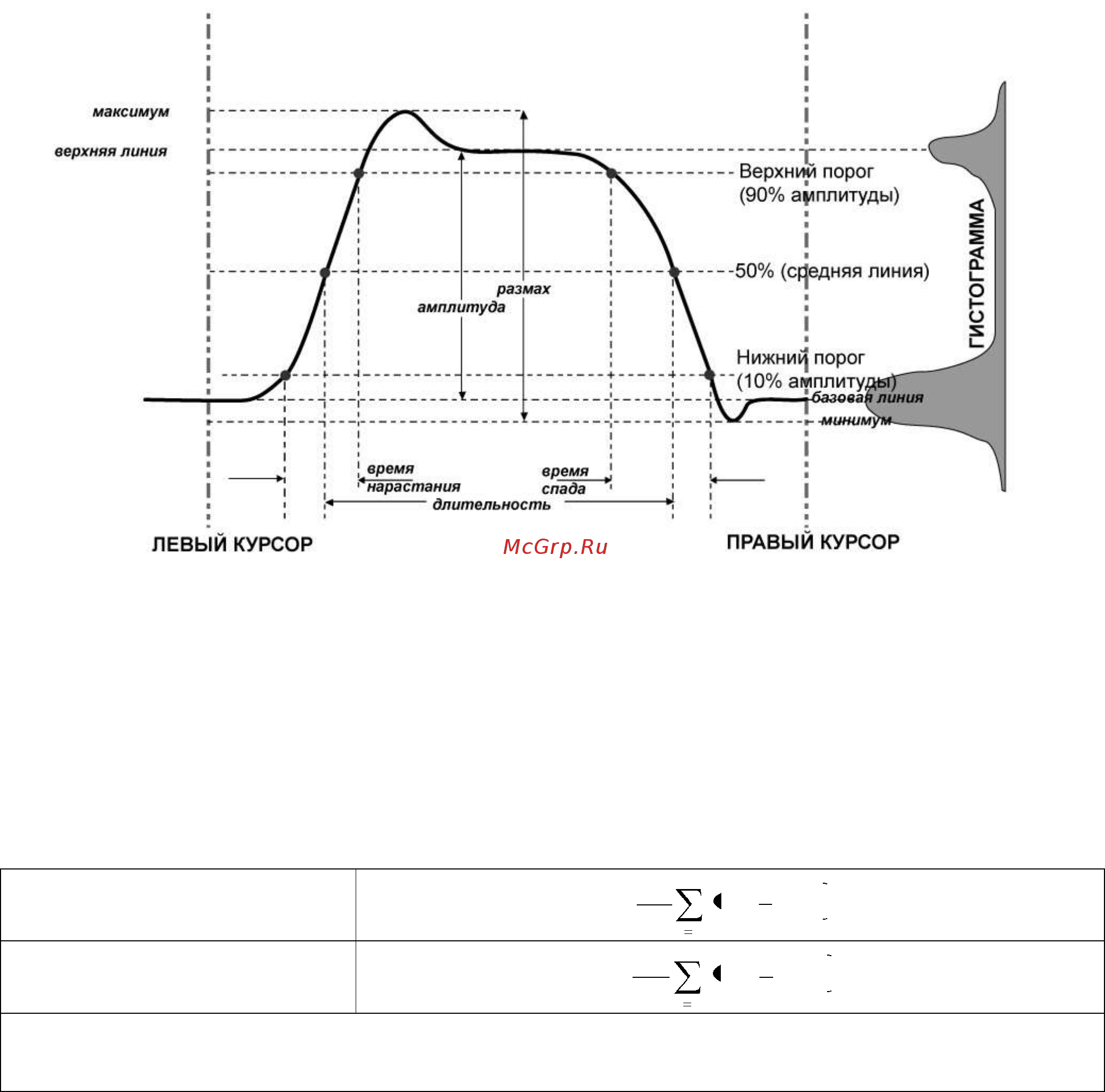

нарастания и спада (см. рис. 8-16). Пороговые уровни 90% и 10% автоматически определяются

осциллографом с помощью параметра «амплитуда».

Затем оценивается интервал времени, разделяющий точки пересечения положительного

или отрицательного перепада с пороговыми уровнями. Результаты усредняются за количество

таких перепадов в окне наблюдения:

Длительность

положительного фронта

TrTr

1090

Длительность отрицательного

фронта

TfTf

9010

Здесь Mr — количество положительных фронтов, Mf — количество отрицательных фронтов,

— момент времени, в который положительный фронт пересекает уровень x%, а Tf

—

момент времени, в который отрицательный фронт пересекает уровень x%.

8.1.24 Определение временных параметров

Измерение временных параметров, таких как длительность, период и задержка,

выполняется на среднем опорном уровне (рис. 8-17), который расположен посередине (50%)

между базовой и верхней линией.

Оценка временного параметра зависит от количества периодов, умещающихся в окне

наблюдения. Если количество периодов не является целым, результаты параметрических

измерений (например, измеренное действующее или среднее значение) будут иметь смещение.

Однако в действительности отображается только последнее значение — среднее значение,

доступное при включенной статистике. Чтобы избежать этих эффектов смещения, прибор

использует циклические параметры, включая циклическое действующее значение (crms) и

циклическое среднее значение (cmean), которые ограничивают вычисления целым числом

периодов.
