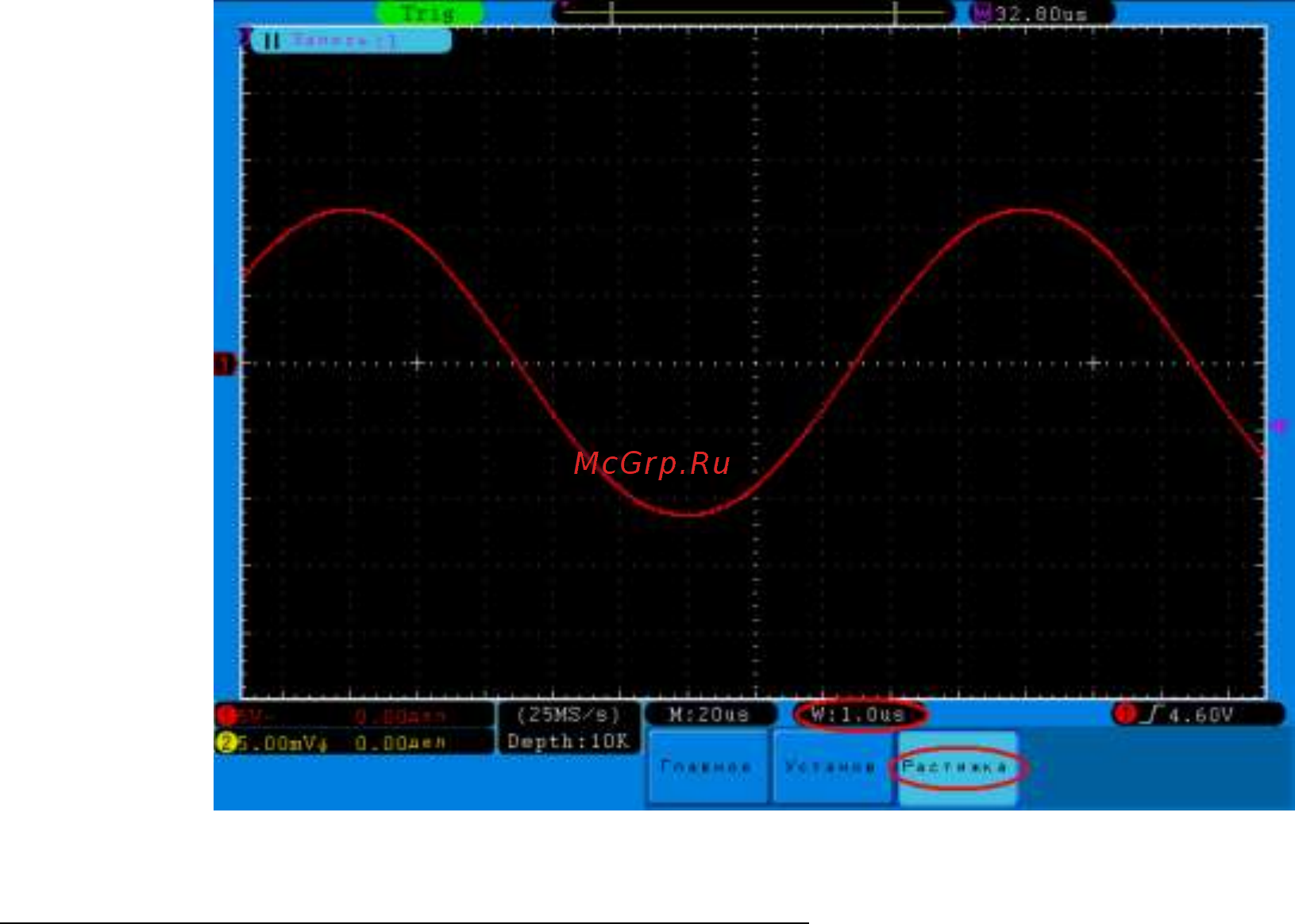

Рис. 8-10 Участок осциллограммы в режиме Окно (растяжка окна)

Важные замечания при увеличении фрагмента:

Режим увеличение фрагмента позволяет растягивать на всю ширину экрана участок

основного окна осциллограммы. Доступно использовать функцию увеличения фрагмента для

локализации и горизонтального растягивания участка базовой осциллограммы с целью более

детального (при более высоком горизонтальном разрешении) анализа сигнала. Используйте

увеличение фрагмента для растягивания участка базовой осциллограммы, чтобы увидеть

больше количество деталей. Нужно учитывать, что установка горизонтального масштаба

растянутого участка не может быть больше длительности развертки базовой осциллограммы.

Для изменения горизонтального масштаба базовой осциллограммы необходимо

выключить режим увеличения фрагмента.

Органы управления запуском развертки (синхронизацией)

Система синхронизации определяет момент времени запуска сбора информации о

входном сигнале и отображении его в виде осциллограммы на экране. При правильной

настройке системы синхронизации вместо нестабильного сигнала, будет наблюдаться

устойчивое отображение его формы.

С началом сбора данных, осциллограф регистрирует данные для отображения сигнала с

левой стороны от точки запуска, и ожидает начала выполнения условий синхронизации. До

этого момента осциллограф непрерывно выполняет сбор данных. После обнаружения

выполнения условий синхронизации, осциллограф начинает собирать и отображать данные с

правой стороны от точки запуска.

Зона настроек системы синхронизации содержит регулятор уровня запуска УРОВЕНЬ и

четыре кнопки управления (2-е из них - для прямого выбора режима):

УРОВЕНЬ: регулятор уровня напряжения входного сигнала для настройки запуска.

Нажатие на регулятор производит быструю установку нулевого уровня запуска, т.е.

мгновенного возврата к «0» значению.

50%: кнопка для установки значения напряжения запуска на уровень середины

размаха сигнала.

ФОРС ЗАП: кнопка активации принудительного сбора информации независимо от

выполнения условий запуска осциллографа, обычно используется для настройки при режимах

запуска ждущий и однократный.

Для входа в меню настройки системы синхронизации необходимо нажать кнопку МЕНЮ.

8.1.12 Меню синхронизации

Терминология процесса запуска
