Выбор значения масштабирования спектра в 1, 2, 5 или 10 раз.

Перемещение значения центральной частоты осуществляется регулятором

временной задержки (ГОРИЗ СМЕЩЕНИЕ).

Органы управления канала горизонтального отклонения

Осциллограф отображает сигналы, используя сетку с горизонтальным масштабом время

на деление. Поскольку все активные осциллограммы используют одну и ту же временную

развертку, то прибор отображает только одно значение для всех активных каналов, кроме

случаев, когда используется увеличение фрагмента (Расширение) или попеременный запуск.

Горизонтальные элементы управления могут изменять горизонтальные масштаб и

положение осциллограмм. Горизонтальный центр экрана – временная точка начала отсчета для

осциллограмм. Изменение горизонтального масштаба приводит к растягиванию или сжатию

осциллограммы относительно центра экрана. Регулятор горизонтального положения изменяет

положение осциллограмм относительно момента запуска.

Горизонтальные регуляторы

ВЕМЯ/ДЕЛ (с-нс) - Установка требуемого Коэффициента развертки. Осциллографы

серии АКИП-4122 автоматически определяет частоту дискретизации исходя из установленного

значения коэффициента развертки.

ГОРИЗ СМЕЩЕНИЕ - изменяет горизонтальное положение осциллограмм всех каналов

(включая канал математики). Чувствительность этого регулятора меняется вместе с изменением

длительности развертки. Нажатие на ручку этого регулятора сбрасывает смещение момента

запуска (trigger offset) и возвращает его к горизонтальному центру экрана.

ГОРИЗ – переход к экранному меню канала горизонтального отклонения.

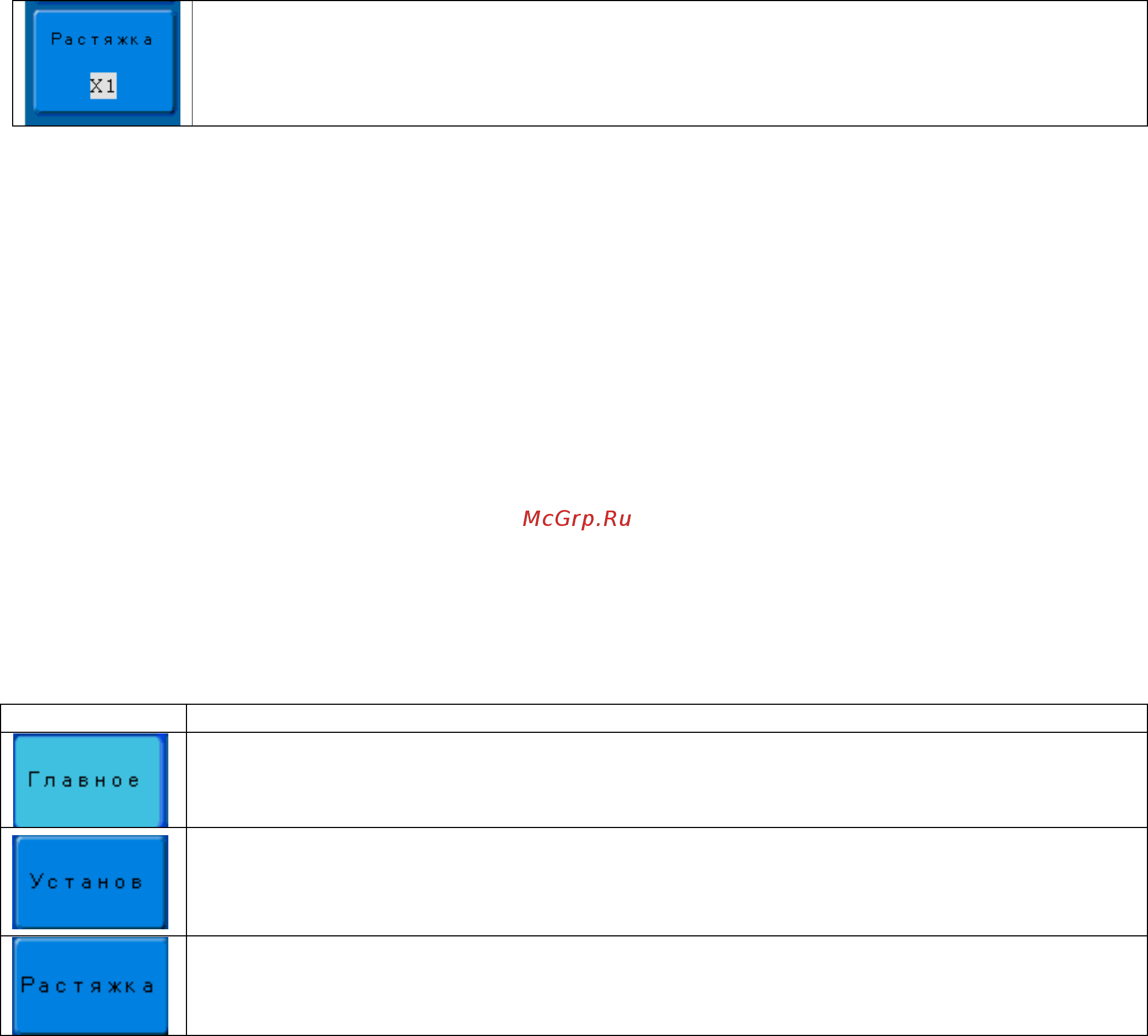

Меню

Комментарии

Отображение осциллограмм на основной развертке.

Включение режима выделения зоны растяжки. Зона растяжки выделена двумя

вертикальными курсорами. Перемещение курсоров по горизонтали

осуществляется регулятором ГОРИЗ СМЕЩЕНИЕ. Изменение размера окна

растяжки осуществляется вращением регулятора ВРЕМЯ/ДЕЛ.

Растяжка выделенного окна.

8.1.9 Основная развертка

Нажать H1 для выбора строки – Главное В этом режиме регуляторы ГОРИЗ

СМЕЩЕНИЕ и ВРЕМЯ/ДЕЛ предназначены для настройки основного окна (основной

развертки). На экране отображается осциллограмма, и информация в строке состояния в

нижней части экрана, как указано на рисунке 8-8.
