8
3.10.4 Прибор допускает непрерывную работу в рабочих условиях эксплуатации в
течение 8 часов.
3.10.5 Осциллограф обеспечивает свои технические при нормальных условиях
+(23 1) С, при относительной влажности: от 5 до 85%.
3.10.6 Рабочие условия эксплуатации от +10 до 40º C при относительной влажности:
85% (Макс).
3.10.7 Габариты (мм): 340 (длина) x 155 (высота) x 70 (глубина).
3.10.8 Масса: не более 1,82 кг.

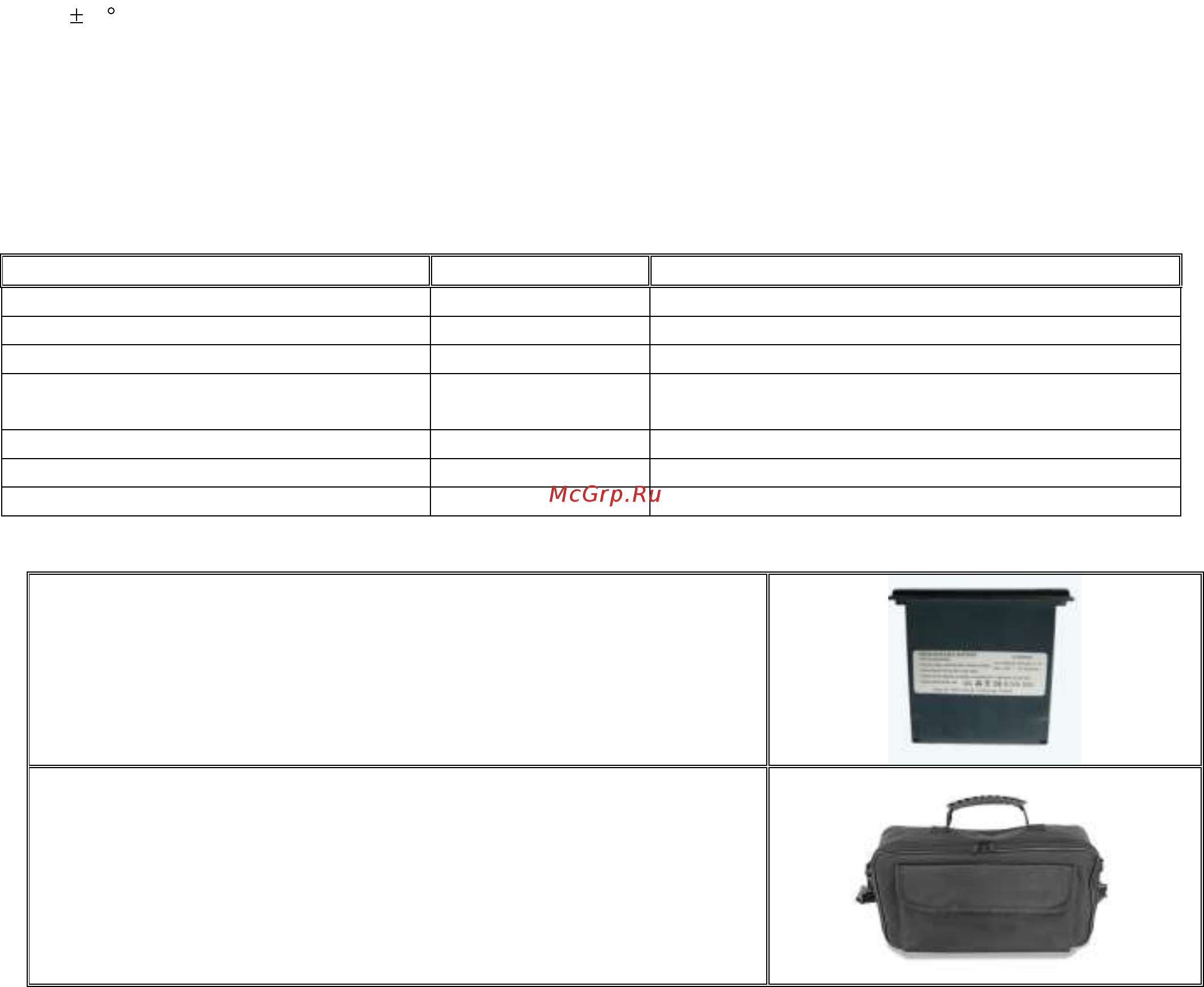

4 СОСТАВ ИЗДЕЛИЯ
Прибор поставляется в стандартном составе, указанном в таблице 4. 1.
Таблица 4.1
Наименование
Количество
Примечание
Осциллограф серии АКИП-4122
1
Сетевой шнур
1
Руководство по эксплуатации
1
Пробник пассивный
2
Тип пробника и полоса пропускания
зависят от модели осциллографа
Кабель USB
1
Программное обеспечение
1
Упаковочная коробка
1
Дополнительные опции:
Аккумуляторная батарея:
• Тип батареи - литий-полимерный аккумулятор (Li-Pol,
спаренный блок 2шт х 3,7 В/4000 мА*ч)
• Выходное напряжение 7,4 В
• Емкость батареи - 8000 мА*ч
• Время работы осциллографа от батареи - ~4 часа
Тканевая сумка:
для хранения и транспортировки прибора и аксессуаров
