Задняя панель

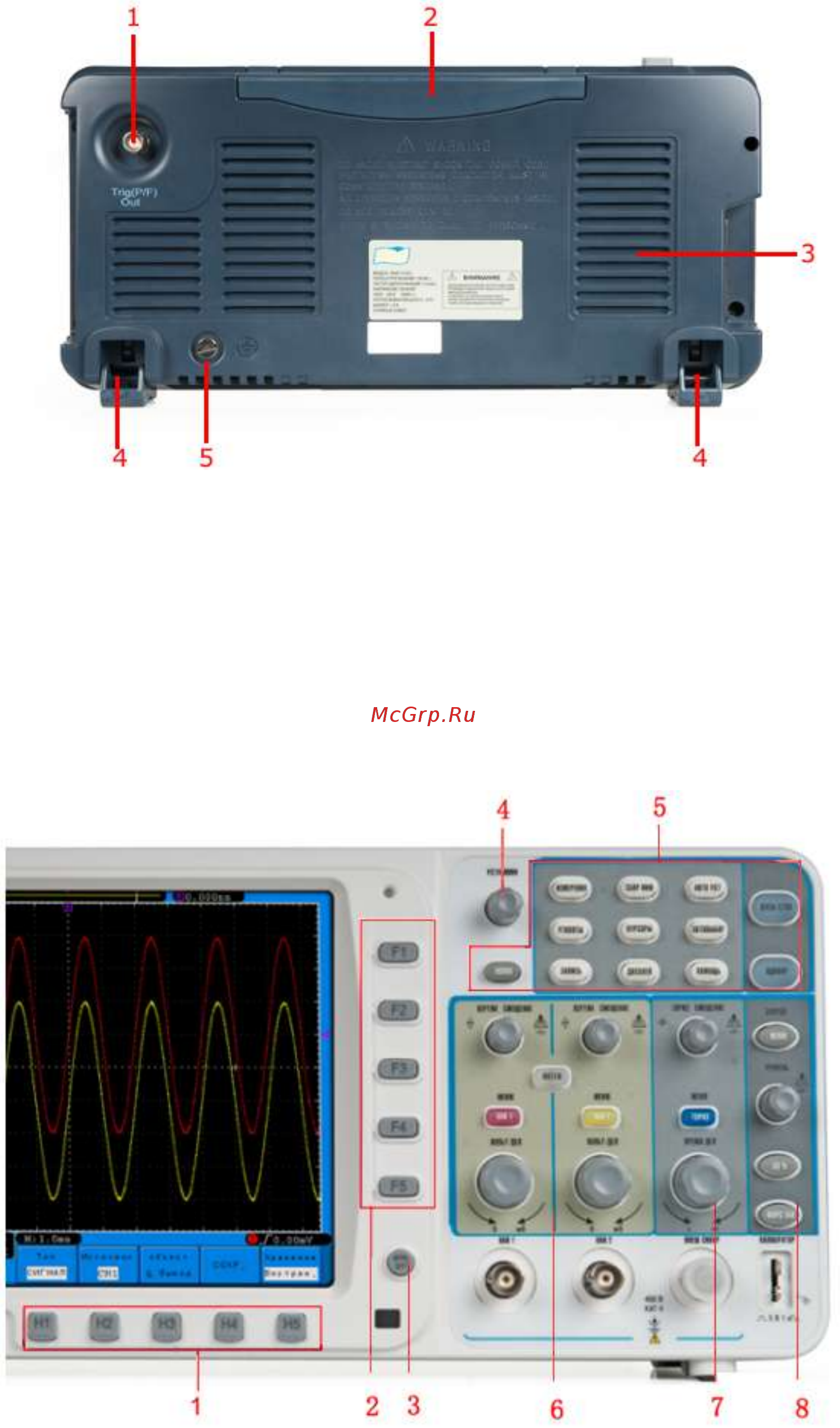

Рис. 6-4 Задняя панель осциллографов серии АКИП-4122
1. Выход сигнала внешней синхронизации или выдачи исполнительного сигнала (режим
Годен/ негоден)
2. Ручка для переноски
3. Вентиляционные отверстия и решетка
4. Регулируемые упоры основания (для регулировки угла наклона)
5. Клемма заземления
Органы управления передней панели
Рис. 6-5 Кнопки управления
1. Кнопки горизонтального меню H1~H5 (нумерация «слева-направо») для выбора
действий в текущем активном меню.
