ключение прибора

Включить питание прибора и подождать появления на экране заставки, в течение 10

секунд осциллограф автоматически перейдет в режим отображения осциллограмм. Нажать

кнопку «НАЧ УСТ»/«Default Setup» для выбора начальных установок.

Подать входное сетевое напряжение нажатием на левой боковой панели клавиши ― ○ и

затем включить питание прибора клавишей “ ” (на верхней панели – слева). Дождаться

окончания теста самопроверки (индикация загрузочного окна приветствия), нажать кнопку

УТИЛИТЫ, затем нажать функциональную кнопку H1 для доступа в меню функций. Далее с

помощью регулятора УСТАНОВКА выбрать раздел меню “Настройка/ Adjust” и нажатием кнопки

H3 - выбрать пункт меню “ЗАВОДСКИЕ/ Default”. По умолчанию в меню прибора переключатель

ослабления на пробнике устанавливается в положение 10X.

Опробование осциллографа

Подключить пробник к разъему канала 1 осциллографа и установить переключатель на

пробнике в положение 10X. Для этого совместить положение выступов на разъеме BNC КАН 1

осциллографа с пазами кабельного разъема пробника, вставить разъем пробника в разъем

осциллографа и повернуть замок разъема пробника вправо до щелчка. Подключить контакт

заземления и наконечник пробника к соответствующим контактам выхода Калибратор.

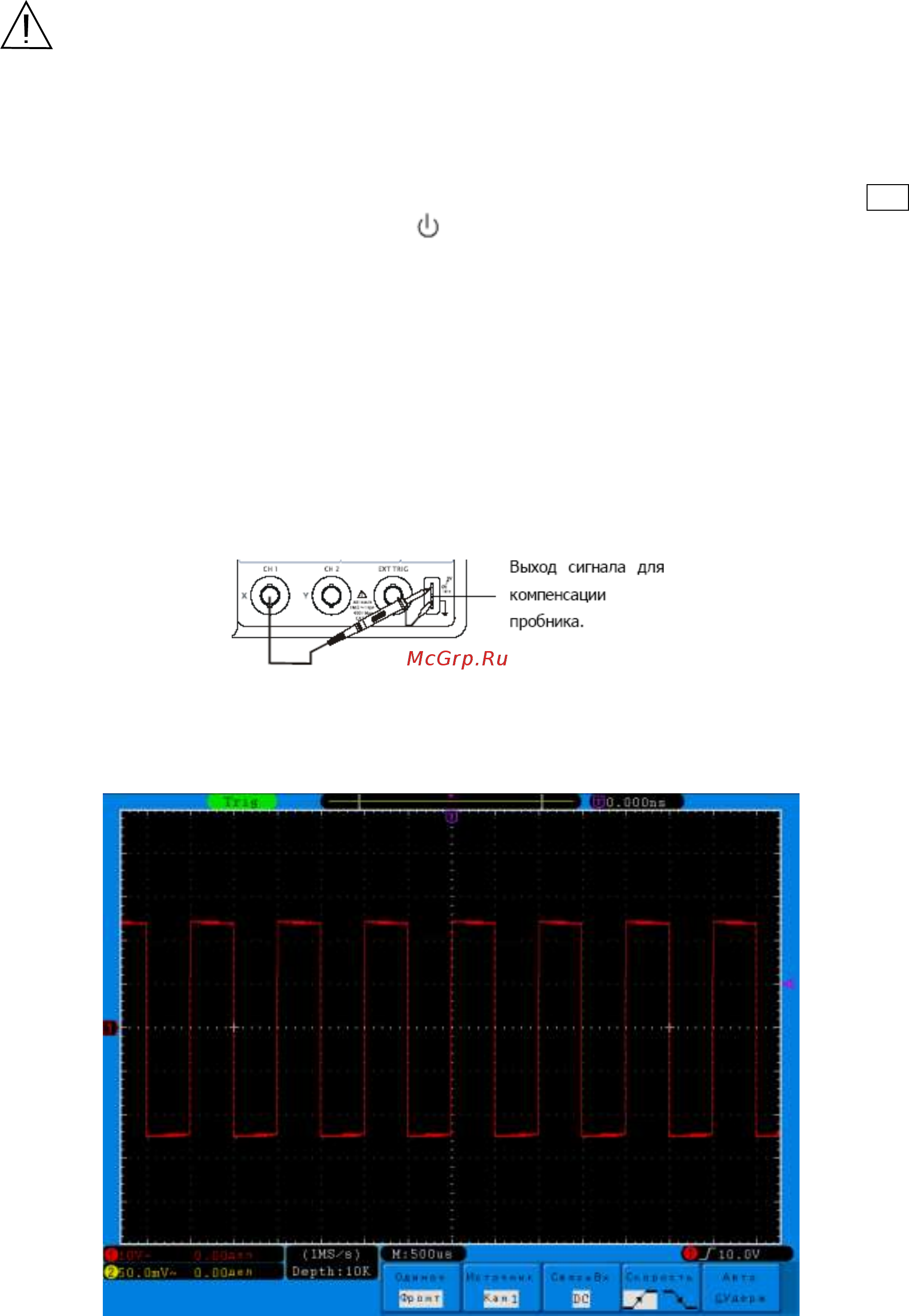

Рис. 7-1 Подключение пробника к выходу калибратора

Нажать кнопку АВТО УСТ. Через несколько секунд на экране отобразится меандр

калибратора: частота около 1кГц, амплитуда 5В пик-пик (см. Рис. 7-2).

Рис. 7-2 Настройки ослабления пробника в меню канала

Нажать кнопку КАН1 для выключения канала 1, далее нажать кнопку КАН2 для

включения канала 2 и выполнить проверку канала 2 повторив шаги, описанные выше.

Компенсация пробников

Выполнить процедуру компенсации пробника для соответствия его емкости параметрам

входного канала. Эту процедуру нужно проводить всякий раз при первом подключении

пробника к любому входному каналу.

ПРЕДОСТЕРЕЖЕНИЕ. Не превышайте максимальные входные напряжения.
