АКИП АКИП-4122/3V [38/71] Автоматические измерения

Примечание: курсор можно передвигать только при отображении на экране меню

курсоров.

Для получения результатов измерения необходимо:

Отображение курсора «x1/y1» (курсор времени центрируется посередине экрана;

курсор напряжения центрируется по уровню земли канала)

Отображение курсора «x2/y2» (см. выше)

Отображение горизонтального промежутка между курсорами «x1» и «x2» (Δx):

абсолютное время расположения курсоров «x1» и «x2» и время между курсорами.

Отображение (1/ Δx), единицы измерения: Hz (Гц), kHz (кГц), MHz (МГц).

Отображение вертикального промежутка межу курсорами «y1» и «y2» (Δy):

абсолютное напряжение курсоров «y1» и «y2» и напряжение между курсорами.

Примечание: измеренные значения будут автоматически отображаться в нижнем левом

углу экрана, когда меню курсора скрыто или на экране отображаются другие меню.

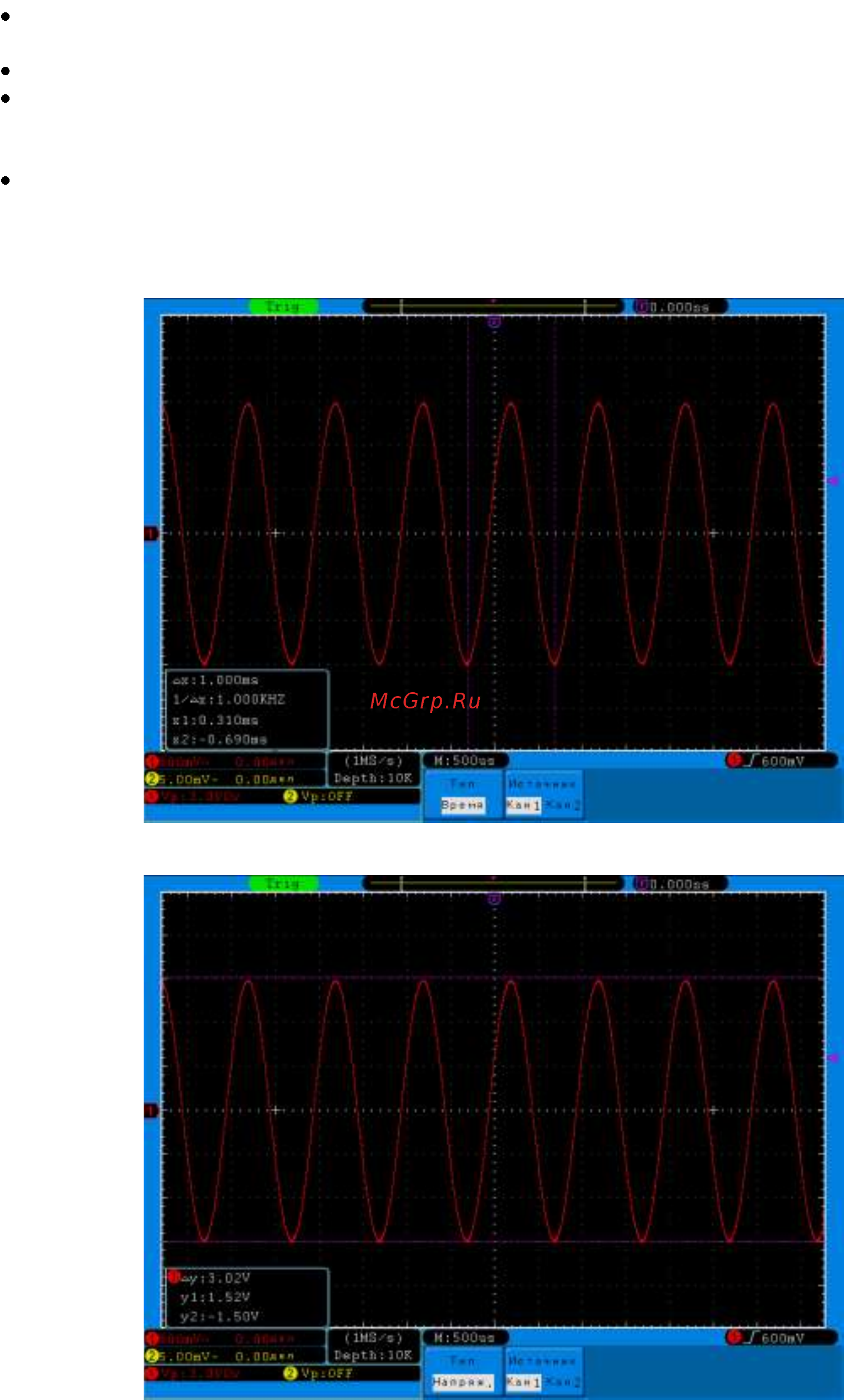

Рис. 8-13 Курсорные измерения, тип: Время

Рис. 8-14 Курсорные измерения, тип: Напряжение

Автоматические измерения

Автоматические измерения – это предварительно запрограммированные процедуры

измерения, сокращающие операции по настройке курсоров в стандартных ситуациях, таких как

измерения времени нарастания, спада, амплитуды пик-пик и т.д. Автоматические измерения
