Выбрать в меню пробника ослабление 10X, установить переключатель ослабления

пробника в положение 10X и подключить разъем пробника к входу Канала 1 осциллографа.

Если вы используете насадку крючок наконечника пробника, необходимо убедится в

надежности контакта и плотности его посадки. Подключить контакт заземления и наконечник

пробника к соответствующим контактам выхода Калибратор, включить вывод на экран Канала 1

и нажать кнопку АВТО УСТ.

Форма сигнала должна соответствовать приведенным ниже рисункам.

Перекомпенсация

Правильная компенсация

Недокомпенсация

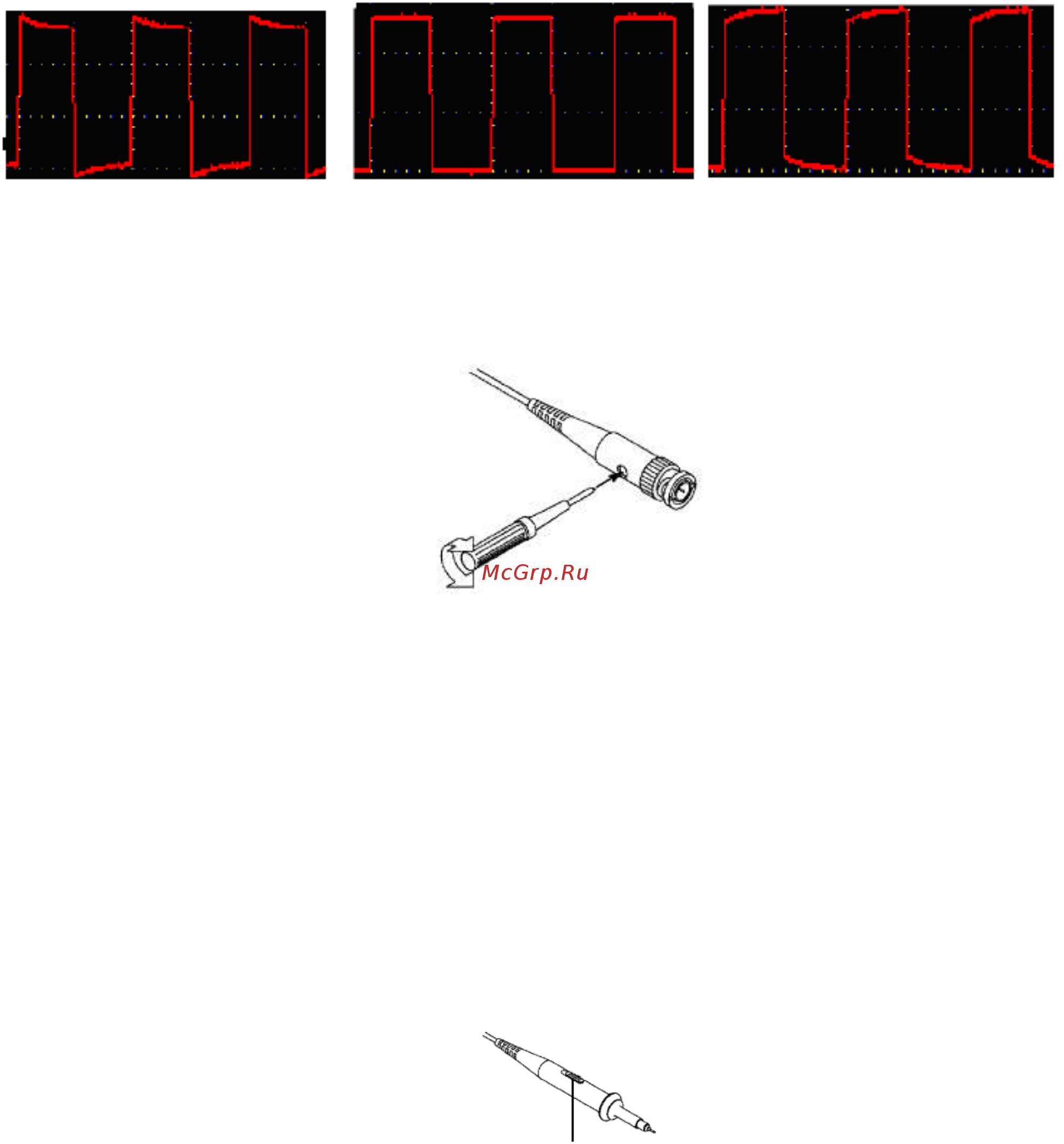

Рис. 7-3 Формы сигнала при компенсации пробника

При необходимости, используя неметаллический инструмент, вращением подстроечного

конденсатора пробника добейтесь наиболее правильного изображения меандра на экране

осциллографа.

Рис. 7-4 Регулировка импеданса пробника

Выбор коэффициента ослабления пробника

Осциллографические пробники могут иметь различные значения коэффициента

ослабления, которые оказывают влияние на коэффициент отклонения. При необходимости

выбора коэффициента ослабления (или контроля) следует:

1) Активировать меню настроек канала, нажав кнопку КАН1 или КАН2

соответственно.

2) Нажать H3 для перехода в меню выбора коэффициента ослабления пробника,

кнопками F1…F5 выбрать необходимый коэффициент ослабления.

Примечание: Коэфф. ослабления пробника в меню прибора – по умолчанию

устанавливается в положение «10X» (заводская настройка). Убедитесь, что положение

переключателя на пробнике значение ослабления в меню параметров канала – совпадают.

Штатный пробник имеет два положения переключателя ослабления: 1X и 10X (см. Рис. 7-5).

Рис. 7-5 Переключатель ослабления (по стрелке)

Примечание: В положении коэфф. ослабления пробника «1X», полоса пропускания

пробника ограничена значение 5 МГц. При необходимости использования пробника для

приложений требующих более широкой полосы – установите переключатель в положение

«10X».

Безопасное использование пробника

Ограничительный упор по окружности рабочей поверхности пробника в зоне

наконечника обеспечивает удобный захват рукой, защиту от поражения электрическим током и

предохраняет от случайного касания пальцами руки цепей находящихся под напряжением (рис.

7-6).
