Отображение значения скорости изменения сигнала в

зависимости от установленных значений верхнего и нижнего

пределов, а так же от времени нарастания/спада.

Скорость = (ВерхУров – НижУров)/Время

Выбор режима запуска развертки и установка удержания (см.

пункт 8.5.3

Измерения с помощью курсоров

Курсоры играют важную роль в измерении параметров сигналов. Их можно перемещать

по всей области осциллограммы, измеряя напряжение и время. Курсоры удобны для быстрых,

точных измерений с минимумом интеллектуальных затрат.

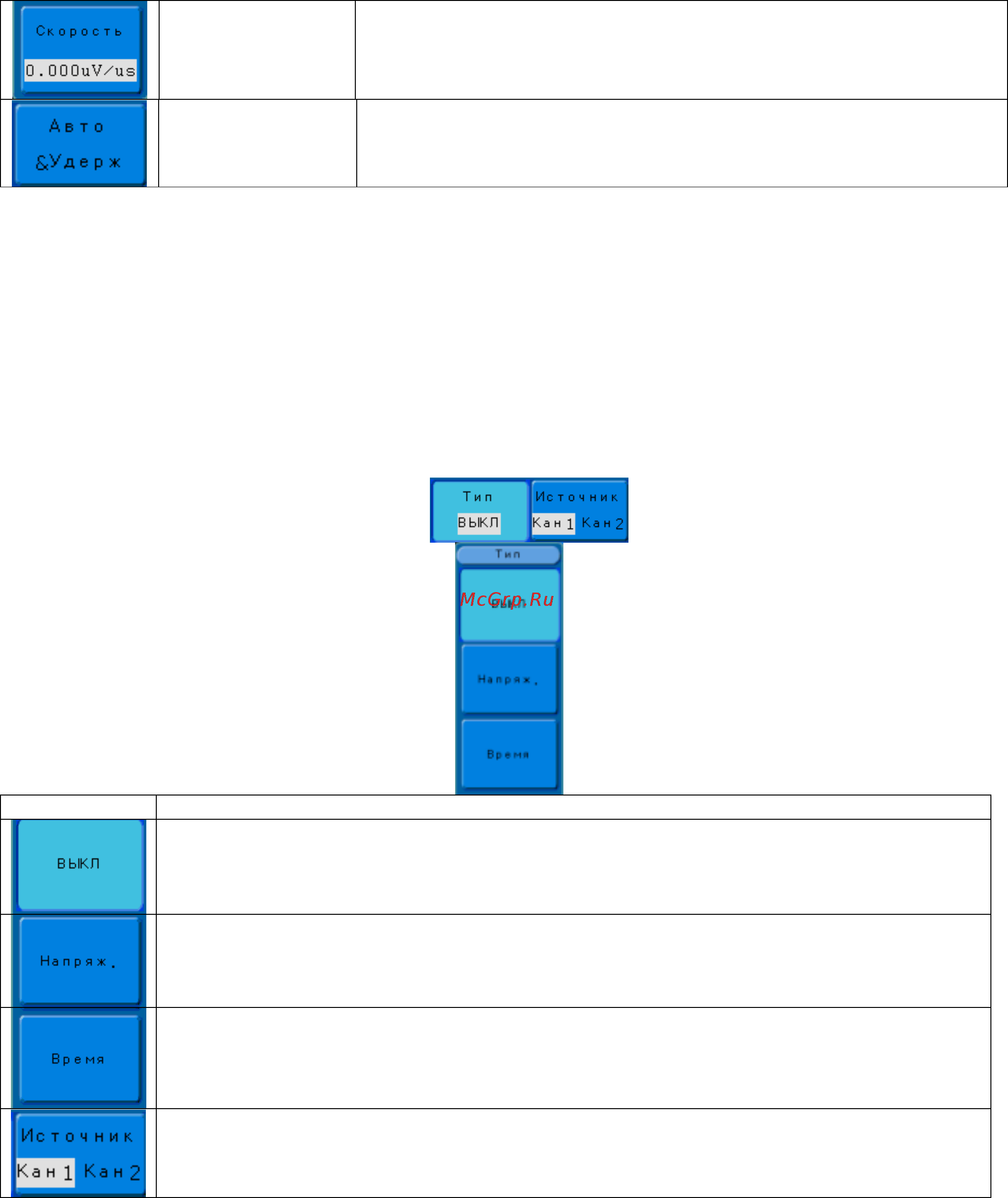

Курсоры управляются кнопкой КУРСОРЫ и регулятором УСТАНОВКА на передней

панели ЦЗО. При нажатии на кнопку КУРСОРЫ включается экранное меню курсорных

измерений.

1) Нажать H1 для активации курсорных измерений, который включает измерение по

вертикали (Напряжение) или по горизонтали (Время);

2) Нажать H2 для выбора источника курсорных измерений (Кан1/Кан2).

Меню

Комментарий

Выключить режим курсорных измерений.

Курсоры отображается как горизонтальные линии для измерения амплитудных

параметров

Курсоры отображается как вертикальные линии для измерения временных

параметров

Выбор источника курсорных измерений.

В качестве источника можно выбрать канал 1 или канал 2.

В этом режиме осциллограф измеряет значения координат курсоров для амплитудных

или временных параметров вычисляет разницу между координатами курсоров.

Порядок работы в режиме курсорных измерений:

1) Нажать кнопку КУРСОРЫ доступа к меню курсорных измерений;

2) Нажать H1 и в открывшемся подменю выбрать тип курсорных измерений

Напряжение (F2) или Время (F3).

3) Нажать H2 для выбора источника курсорных измерений.

Перемещение курсоров осуществляется с помощью регуляторов ВЕРТИК СМЕЩЕНИЕ

каналов 1 и 2.
