рекомендуется использовать при автоматических вычислениях параметров сигнала
осциллограмм. Имеется возможность выполнения измерений, общих для нескольких
осциллограмм, с одновременным выводом до 5-и измеряемых величин. Можно также вывести
на экран полную таблицу всех измерений.
Если по какой-то причине параметр не может быть корректно вычислен, в блоке
измерительной информации на экране появится предупреждающий символ ***, что позволяет
сделать вывод о корректности дальнейших действий.
При измерении некоторых параметров, например, Mean (Среднее значение) вычисляется
единственная величина для всего массива данных в окне. В других случаях (Время нарастания)
параметр вычисляется для всех точек реализации. Однако на экран всегда выводится
последнее (для данной реализации значение).
Выбор автоматических измерений
Автоматические измерения управляются кнопкой ИЗМЕРЕНИЯ. При нажатии на кнопку
ИЗМЕРЕНИЯ включается экранное меню автоматических измерений.

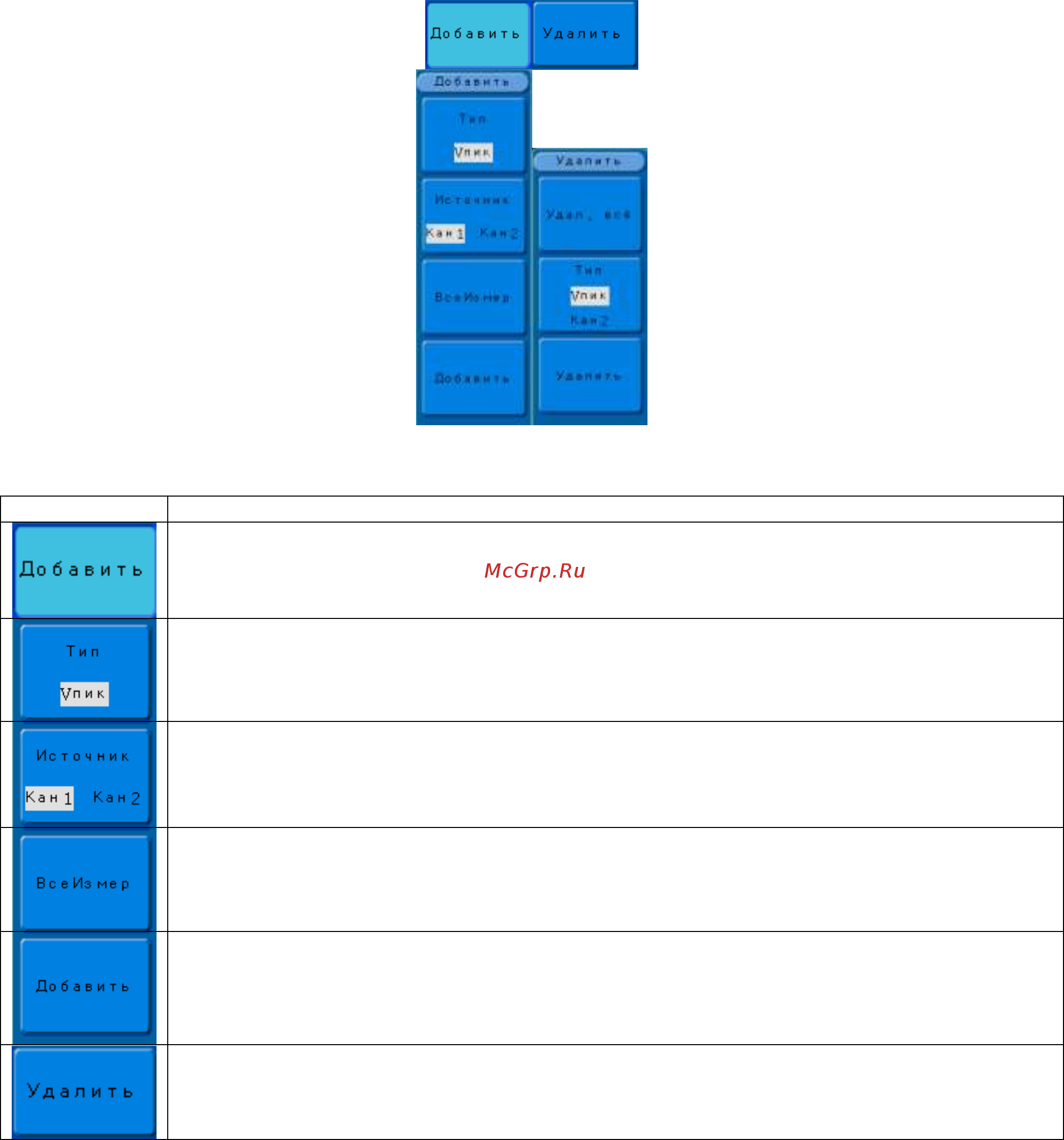

Меню
Комментарий
Доступ к меню добавления автоматических измерений
Выбор типа автоматического измерения
Выбор источника для автоматического измерения
Вывод полных таблиц измерения для выбранного источника
Вывод на экран выбранного типа измерения для выбранного источника
Доступ к меню удаления автоматических измерений
