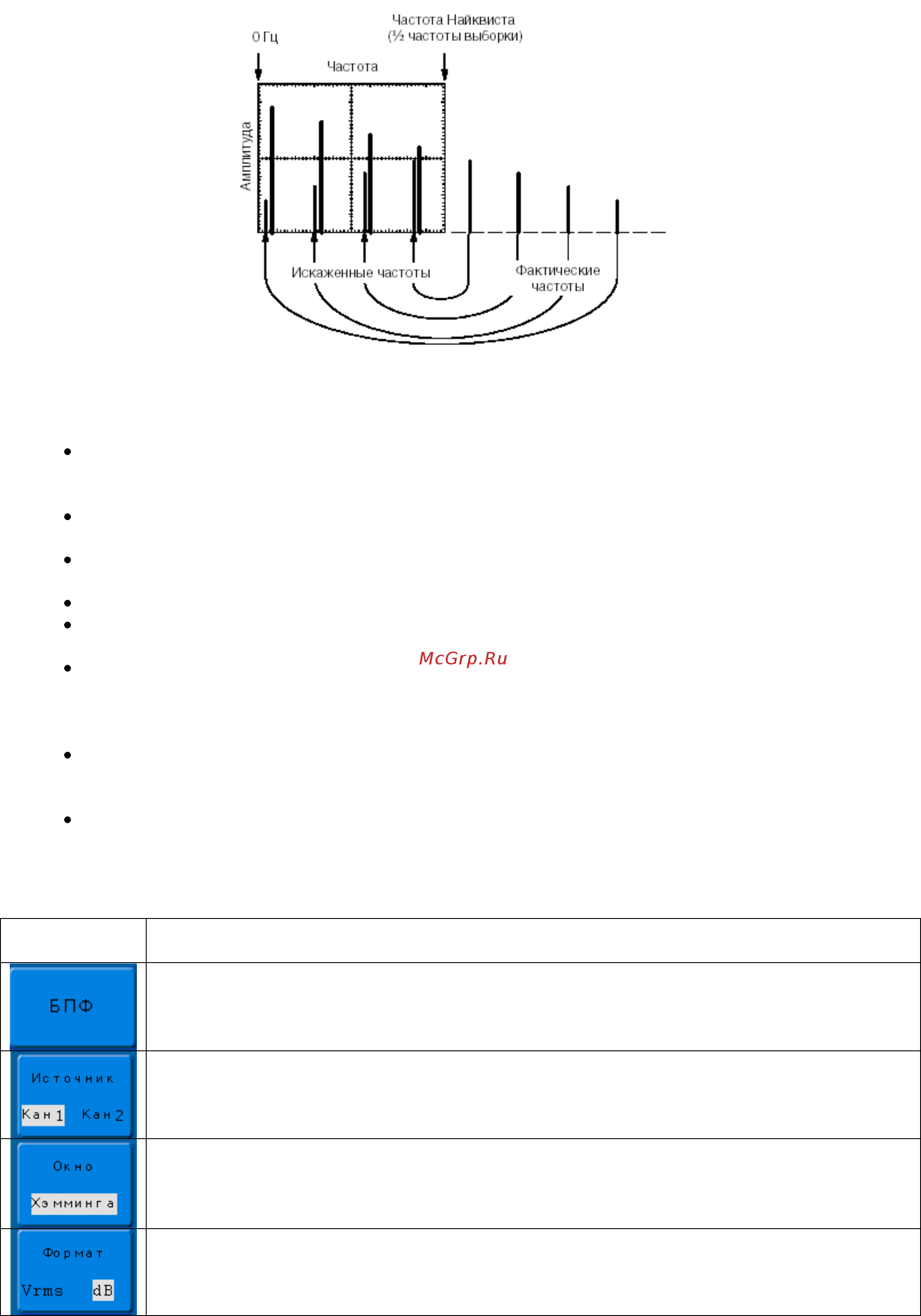

Рис. 8-7 Искажение частот в режиме БПФ

Устранение искажений

Для устранения искажений попробуйте применить следующие меры:

С помощью ручки Время/дел задайте более высокое значение частоты

дискретизации. Так как с увеличением частоты дискретизации увеличится частота

Котельникова, искаженные гармоники будут отображаться на правильных частотах.

Если нет необходимости просматривать гармоники выше 20 МГц, включите

ограничение полосы пропускания.

Примените внешний фильтр к исходному сигналу, чтобы ограничить диапазон его

гармоник значением ниже частоты Котельникова.

Определите паразитные гармоники и игнорируйте их.

Используйте средства управления масштабом и курсоры для увеличения и

выполнения измерений в спектре БПФ.

Сигналы, имеющие составляющую постоянного тока или смещение, могут стать

причиной неверной амплитуды результата FFT (БПФ). Для того чтобы уменьшить

влияние составляющей постоянного тока, включите связь с источником сигнала по

переменному току (закрытый вход AC).

Чтобы уменьшить влияние белого шума и помех дискретизации для периодических

или однократных сигналов, установите режим усреднения регистрации

осциллографа.

Для отображения на экране результатов FFT (БПФ) с большим динамическим

диапазоном используйте шкалу dBVrms (дБВэфф). Шкала dBVrms (дБВэфф) для

вывода на экран использует логарифмический масштаб.

Управление режимом БПФ осуществляется с экранного меню и имеет вид:

Меню

Комментарии

Выбор режима быстрого преобразование Фурье

Выбор канала 1, 2 в качестве источника FFT (БПФ)

Выбор окна для FFT (БПФ)

Выбор линейной или логарифмической шкалы
