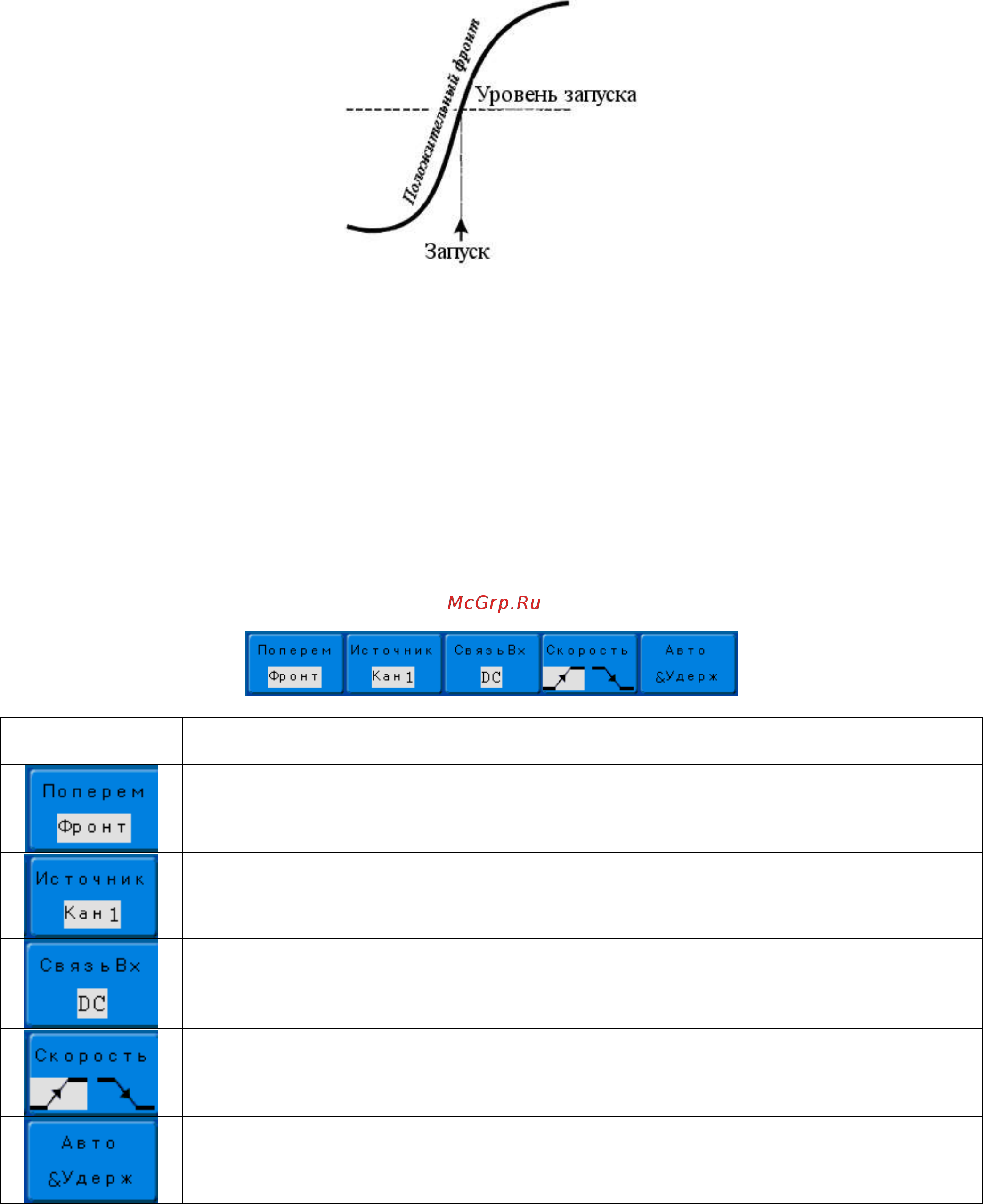

Рис. 8-11 Уровень запуска

Задержка запуска – время, в пределах которого может регулироваться запуск,

начиная с нулевого значения. Положение момента запуска можно регулировать от 0 до 100%

предпускового интервала (слева направо по сетке), или в делениях временной шкалы (от 0 до

10000), отсчитываемых от момента пуска.

Вид связи – способ подключения сигнала на вход схемы запуска

Уровень – Пороговое напряжение (В), при котором происходит запуск

Наклон (фронт) – направление перехода запускающего напряжения, по которому

осуществляется запуск.

Нажать кнопку МЕНЮ зоны ЗАПУСК. На экране появится меню функциональных

кнопок, показывая возможные установки системы запуска (по умолчанию включена

синхронизация по фронту).

Меню

Комментарии

Выбор вида синхронизации и типа запуска (попеременный или одиночный)

Выбор источника синхронизации

Выбор вида связи схемы синхронизации

Выбор фронта для синхронизации (данный пункт зависит от типа

синхронизации)

Выбор режима запуска развертки и установка удержания

8.1.13 Тип запуска

Осциллограф имеет два типа синхронизации: одиночная и попеременная.

В одиночном режиме запуск осуществляется по одному из выбранных источников. Когда

выбран попеременный запуск, источниками запуска являются оба вертикальных канала. Этот

режим можно использовать для исследования двух независимых сигналов на разных

коэффициентах развертки для каждого канала. Возможно выбрать различные установки

режимов запуска для каждого канала - запуск по фронту, по заданным параметрам

длительности импульса, ТВ-синхронизация, по скорости изменения. Информация об уровнях
