запуска, коэффициентах развертки, времени задержки и т.д. будут отображаться на экране

осциллографа независимо для обоих каналов.

1) Нажать кнопку МЕНЮ зоны ЗАПУСК для доступа к меню синхронизации;

2) Нажать H1;

3) В открывшемся функциональном меню нажать F1 для выбора режима одиночного

запуска, нажать F2 для выбора режима попеременного запуска.

8.1.14 Режимы работы развертки и функции времени удержания

Режим развёртки определяет поведение осциллографа все остальное время отличное от

момента запуска. Осциллограф предлагает три режима развертки: автоматический; ждущий и

однократный.

АВТО: этот режим развертки позволяет осциллографу регистрировать даже те сигналы,

которые не соответствуют условию запуска. При отсутствии пускового сигнала

соответствующего условиям запуска осциллограф через определенный период (как определено

настройкой длительности развертки) произведет самозапуск. В случае такого форсированного

запуска процесс отображения осциллограммы на экране никак не связан с самим сигналом,

поэтому если появляется действующий пусковой сигнал, то изображение на экране становятся

стабильным. Любой фактор, вызывающий нестабильность формы сигнала, может быть

обнаружен в режиме автоматического запуска, например, при проверке выхода источника

питания.

Примечание: при установке горизонтальной развертки медленнее 50мс/дел,

автоматический режим не позволяет осциллографу реагировать на входные сигналы.

ЖДУЩИЙ: ждущий режим переводит осциллограф в режима ожидания выполнения

условий синхронизации и осциллограф будет регистрировать форму сигналов только при

выполнении условий запуска. При отсутствии этих условий осциллограф ждёт их появления и

на экране сохраняется предыдущая осциллограмма, если это возможно.

ОДНОКРАТНЫЙ (Single): в режиме однократного запуска после нажатия кнопки

ПУСК/СТОП/RUN/STOP осциллограф ждёт выполнения условий запуска. При их выполнении

осциллограф регистрирует одну форму сигнала и останавливается. Повторный однократный

запуск возможен при нажатии на кнопку ОДНОКР/SINGLE.

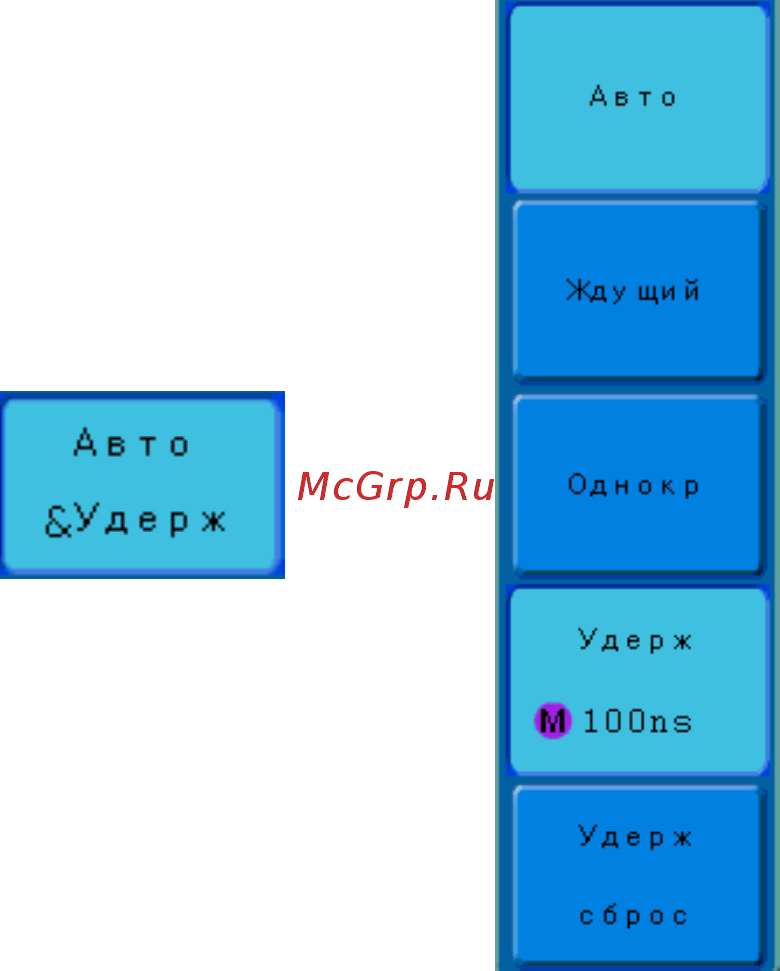

Для выбора режима работы развертки главном меню синхронизации, независимо от

выбранного вида синхронизации нажать кнопку H5, в открывшемся подменю меню нажать

сотвествующую кнопку F1…F5, для выбора соотвествующего режима работыразвертки.

Если измеряемый сигнал имеет сложную форму (с двумя или больше частотами или

периодами повторения), то регулировка уровня запуска не может обеспечить устойчивого

изображения сигнала. В этом случае устойчивой синхронизации можно добиться, используя

регулируемую задержку запуска развертки (альтернативное название - функция удержания).

На Рис. 8-12 вверху изображен сигнал сложной формы, в этом случае даже при устойчивой

синхронизации, на изображении будет перекрытие двух сигналов, вследствие того, что
