каждый запуск развертки приходится на различные периоды времени. Значение времени

HoldOff/Удержание, в этом случае, имеет нулевое значение.

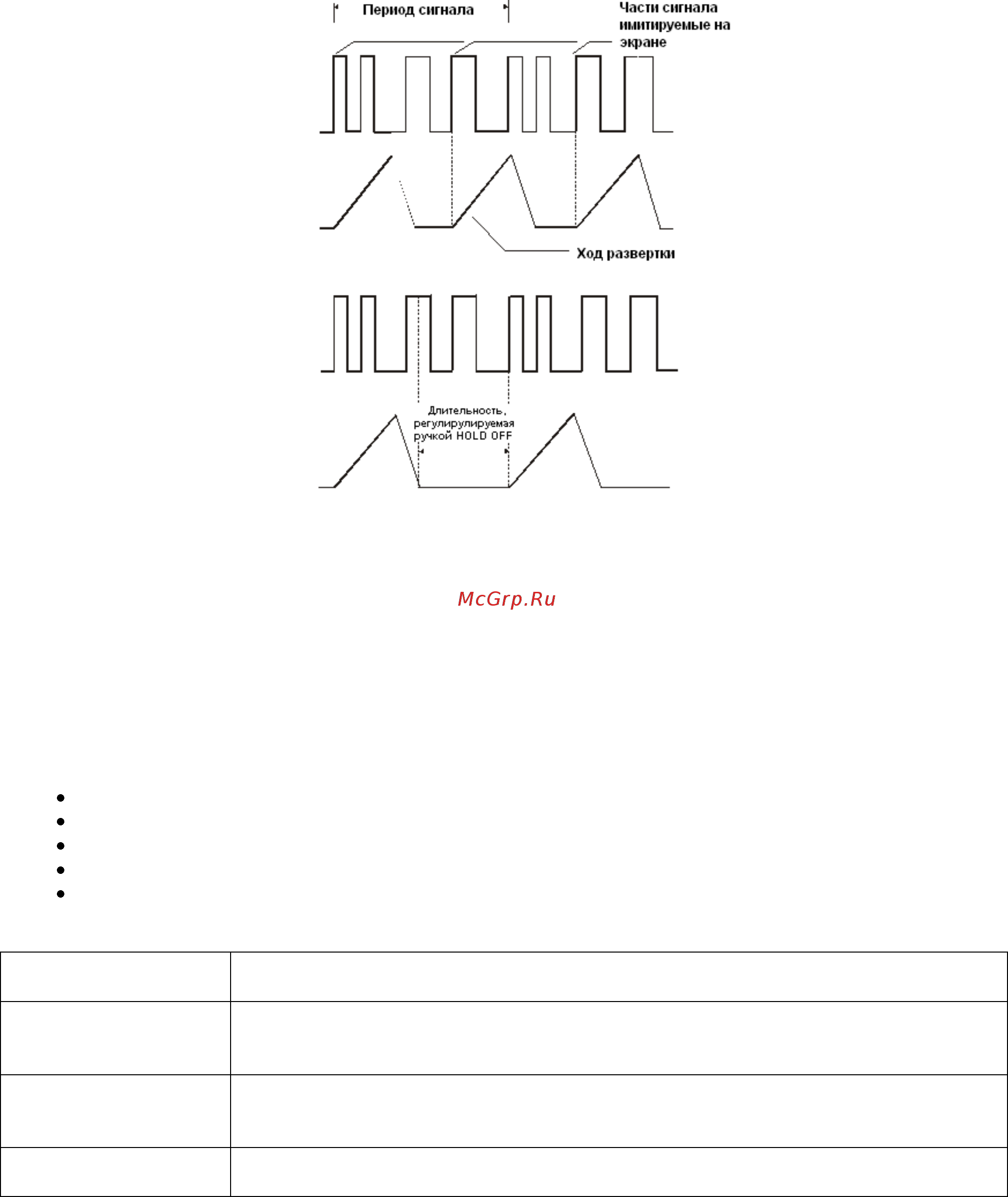

На Рис. 8-12 внизу изображен тот же сигнал, но с измененным значение удержания

(временем задержки запуска развертки), в этом случае синхронизация будет устойчивой, а

изображение без перекрытия.

Рис. 8-12

Для установки времени нудержания необходимо:

1) Нажать кнопку МЕНЮ зоны ЗАПУСК для доступа к меню синхронизации;

2) Нажать H5 для доступа к подменю выбора режима работы развертки и установки

времени удержания;

3) Нажать F4 и вращая регулятор УСТАНОВКА, произведите установку времени

удержания (диапазон установки от 100 нс до 10 с);

4) Для сброса установленного значения времени удержания нажать кнопку F5.

8.1.15 Виды синхронизации

Осциллограф имеет 4 вида синхронизации:

По фронту

По заданным параметрам длительности импульса

ТВ синхронизация

По скорости изменения

Попеременный запуск

Фронт

Синхронизация по фронту, запуск схемы синхронизации происходит в

момент пересечения сигналом заданного уровня запуска.

Импульс

Синхронизация по условиям длительности импульса, запуск схемы

синхронизации происходит в момент, когда длительность импульса

соответствует заданным специфическим условиям.

ТВ

Синхронизация телевизионным сигналом. Запуск развертки для ТВ

сигнала происходит при удовлетворении специальным условиям ТВ-

сигнала.

Скорость

Запуск осциллографа происходит в зависимости от заданной скорости

изменения сигнала (нарастание или спад).

8.1.16 Синхронизация по фронту

Классическая синхронизация, в этом режиме возможно выбрать синхронизацию

положительным фронтом или синхронизацию отрицательным фронтом. Изменить величину

уровня запуска можно с помощью регулятора УРОВЕНЬ на передней панели в зоне ЗАПУСК.

Установка уровня запуска осуществляется вращением регулятора; нажатие на регулятор

уровня запуска устанавливает уровень запуска в положение 0 В.
