41

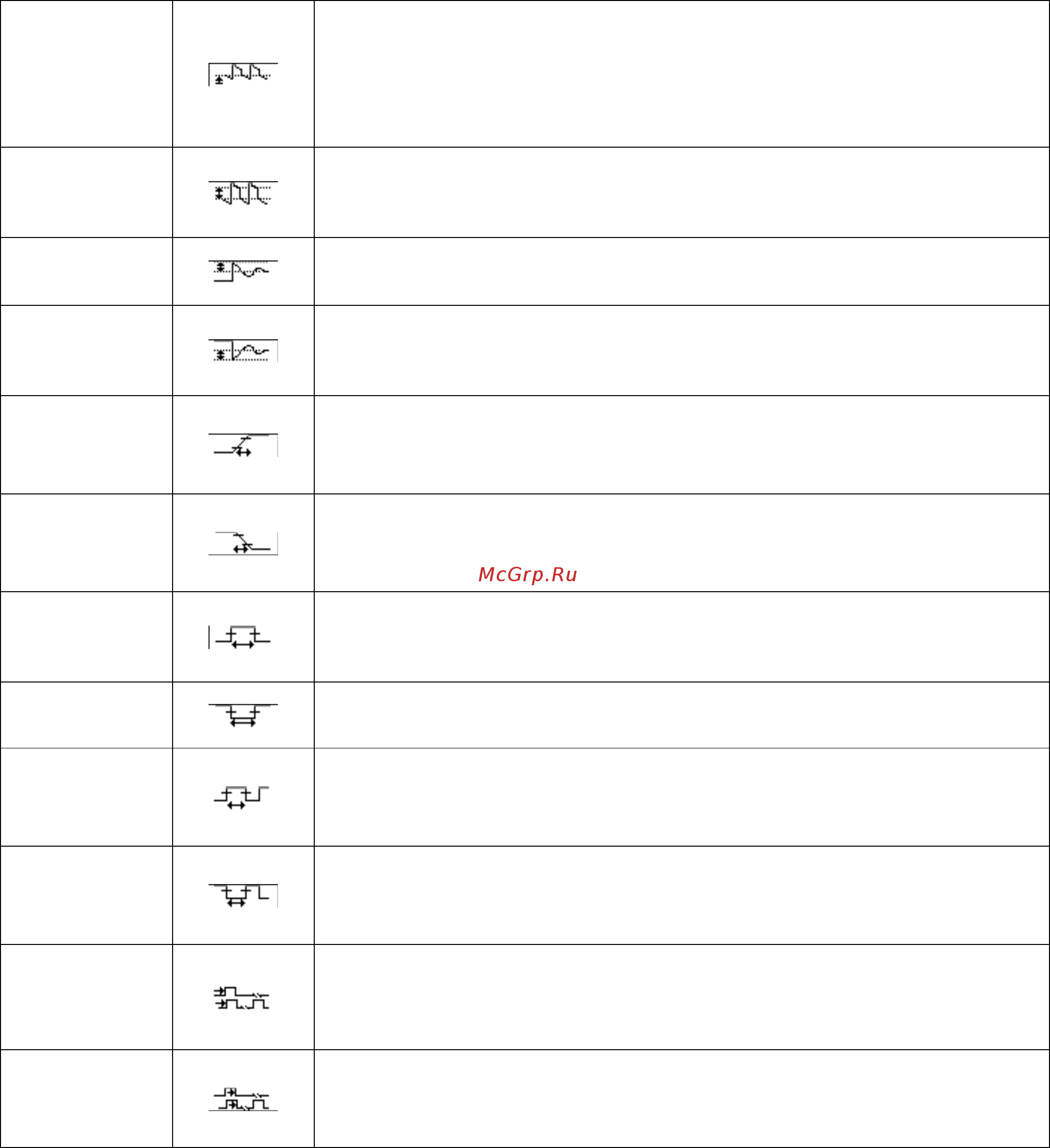

Vбаза
Измерение Нижнего значения формы сигнала, в пределах
установленного окна. Нижнее значения формы сигнала - это
наиболее вероятное наименьшее состояние (не путать с
минимумом!). Является характеристикой прямоугольных сигналов
и определяется из статистического распределения значений
сигнала.
Vамп
Измерение разности между устоявшимся Максимальным и
устоявшимся Минимальным значениями формы сигнала.
Выброс+
Положительный выброс на вершине прямоугольного импульса.
Выброс-
Отрицательный выброс по окончании среза прямоугольного
импульса (выброс в паузе).
Вр.Нараст
Временя нарастания сигнала пересекающего 50% уровень
амплитуды на уровне сигнала 10%-90% от полной амплитуды, при
наличии нескольких нарастающих фронтов сигнала измерения
проводятся на крайнем левом фронте сигнала.
Вр.Спада
Временя спада сигнала пересекающего 50% уровень амплитуды на
уровне сигнала 90%-10% от полной амплитуды, при наличии
нескольких спадающих фронтов сигнала измерения проводятся на
крайнем левом фронте сигнала.
Ширина+
Измерение времени от первого нарастающего фронта до первого
спадающего фронта сигнала на 50% уровне.
Ширина-
Измерение времени от первого спадающего фронта до первого
нарастающего фронта сигнала на 50% уровне.
Скважн+
Положительная скважность сигнала. Скважность определяется как
отношение измеренного периода к длительность положительного
импульса в этом периоде, при наличии нескольких периодов
сигнала измеряется скважность крайнего левого полного периода.
Скважн-
Отрицательная скважность сигнала. Скважность определяется как
отношение измеренного периода к длительность отрицательного
импульса в этом периоде, при наличии нескольких периодов
сигнала измеряется скважность крайнего левого полного периода.
Заде.A-B↑
Измерение времени от первого нарастающего фронта Источника 1
до первого нарастающего фронта Источника 2; при наличии
нескольких фронтов сигнала измеряются временные параметры
крайних левых фронтов.
Заде.A-B↓
Измерение времени от первого спадающего фронта Источника 1 до
первого спадающего фронта Источника 2; при наличии нескольких
фронтов сигнала измеряются временные параметры крайних левых
фронтов.
8.1.21 Удаление автоматических измерений
Порядок добавления измерения:
1) Нажать кнопку ИЗМЕРЕНИЯ, для доступа к меню автоматических измерений;
2) Нажать H2, для перехода в меню удаления измерения;
3) Нажать F1 для удаления всех ранее добавленных измерений;
4) Нажать F2 для выбора ранее добавленного измерения и в открывшемся с лева
окне выбрать необходимый тип измерений используя регулятор УСТАНОВКА;
5) Нажать F3 для удаления выбранного измерения
8.1.22 Определение верхней и базовой линий
От правильности определения двух опорных линий — верхней и базовой — зависит
корректное вычисление параметров. Анализ начинается с расчета гистограммы точек
осциллограммы в интервале времени между левым и правым временными курсорами.
Например, гистограмма сигнала, представляющего собой переход между двумя состояниями,
будет содержать два пика (см. Рис. 8-16). Прибор попытается выделить два кластера с
