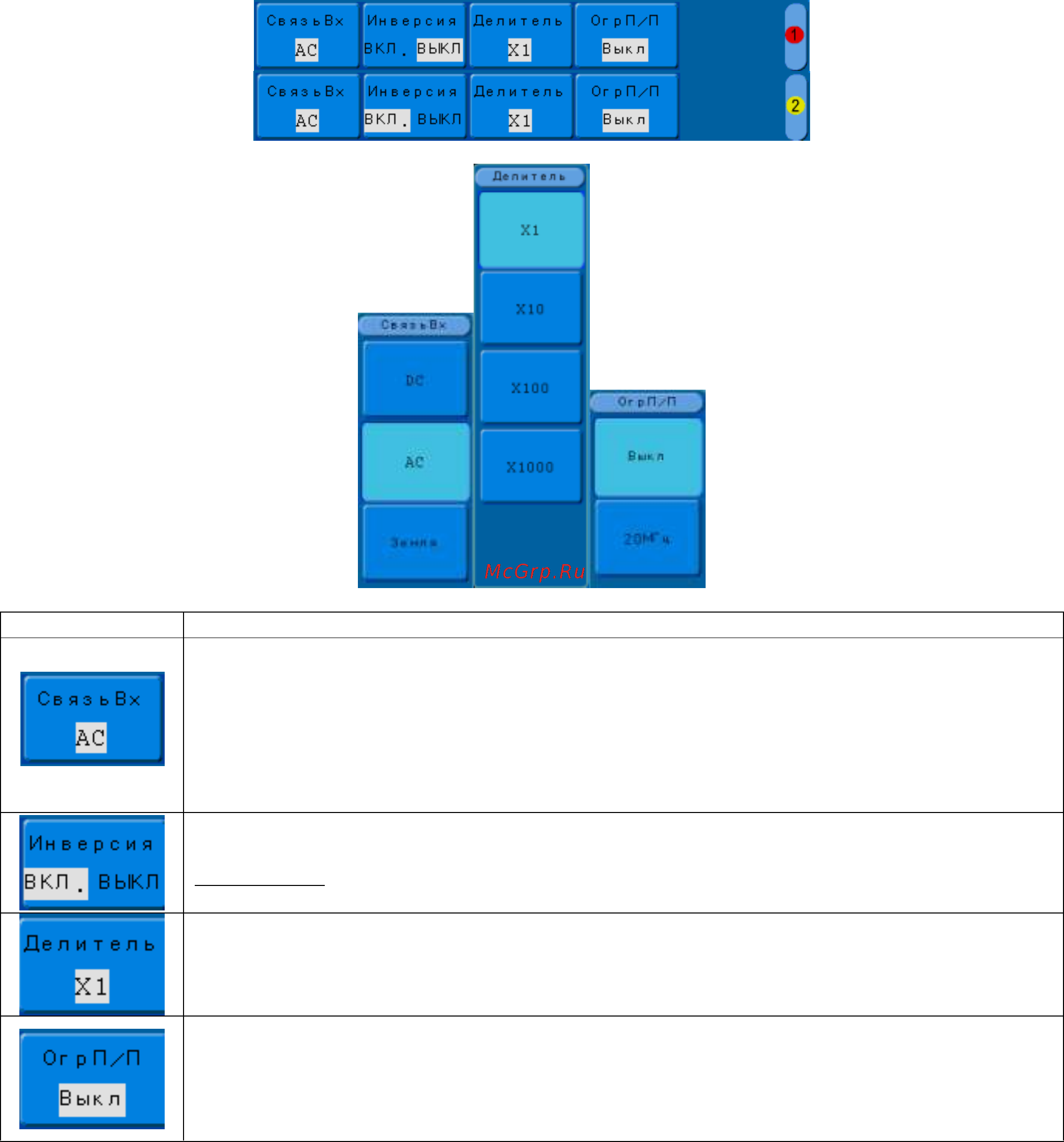

8.1.3 Использование экранного меню канала вертикального отклонения

Меню

Комментарии

Выбор связи входа. Возможен выбор одного из трех состояний – AC, DC и

земля.

АС - Блокируется составляющую постоянного тока во входном сигнале.

DC- Пропускаются обе составляющие и постоянного и переменного тока

входного сигнала.

Земля - Отключает входной сигнал от входа осциллографа и замыкает вход

осциллографа на корпус прибора.

Инверсия входного сигнала. Включение или выключение инверсии

осуществляется кнопкой справа. Активный режим выделен квадратом.

Примечание: При сохранении формы сигнала, сигнал сохраняется без

инверсии

Выбор коэффициента деления внешнего пробника, необходим для корректного

результата автоматических или курсорных измерений.

Выбор ограничения полосы пропускания (ПП) канала вертикального

отклонения.

Вкл - Ограничивает ширину полосы пропускания канала до 20 МГц для

уменьшения шумов экрана.

Выкл - Полная полоса пропускания.

8.1.4 Связь канала по входу

Если на вход осциллографа поступает сигнал с постоянной составляющей, то

использование режима связи AC позволяет исключить эту составляющую из сигнала. Режим

связи DC (связь по постоянному току) позволит пропустить обе компоненты входного сигнала

постоянную и переменную. Режим ЗЕМЛЯ служит для замыкания канала на землю. Эта

установка отключает входной сигнал.

Пример выбора режима связи канала по входу, для канала 1:

1) Нажать кнопку КАН1 для доступа к меню настроек канала;

2) Нажмите кнопку H1 для доступа к подменю выбора связи входа канала;

3) Нажмите кнопку F1, F2 или F3, для выбора соответствующей связи входа.
