35

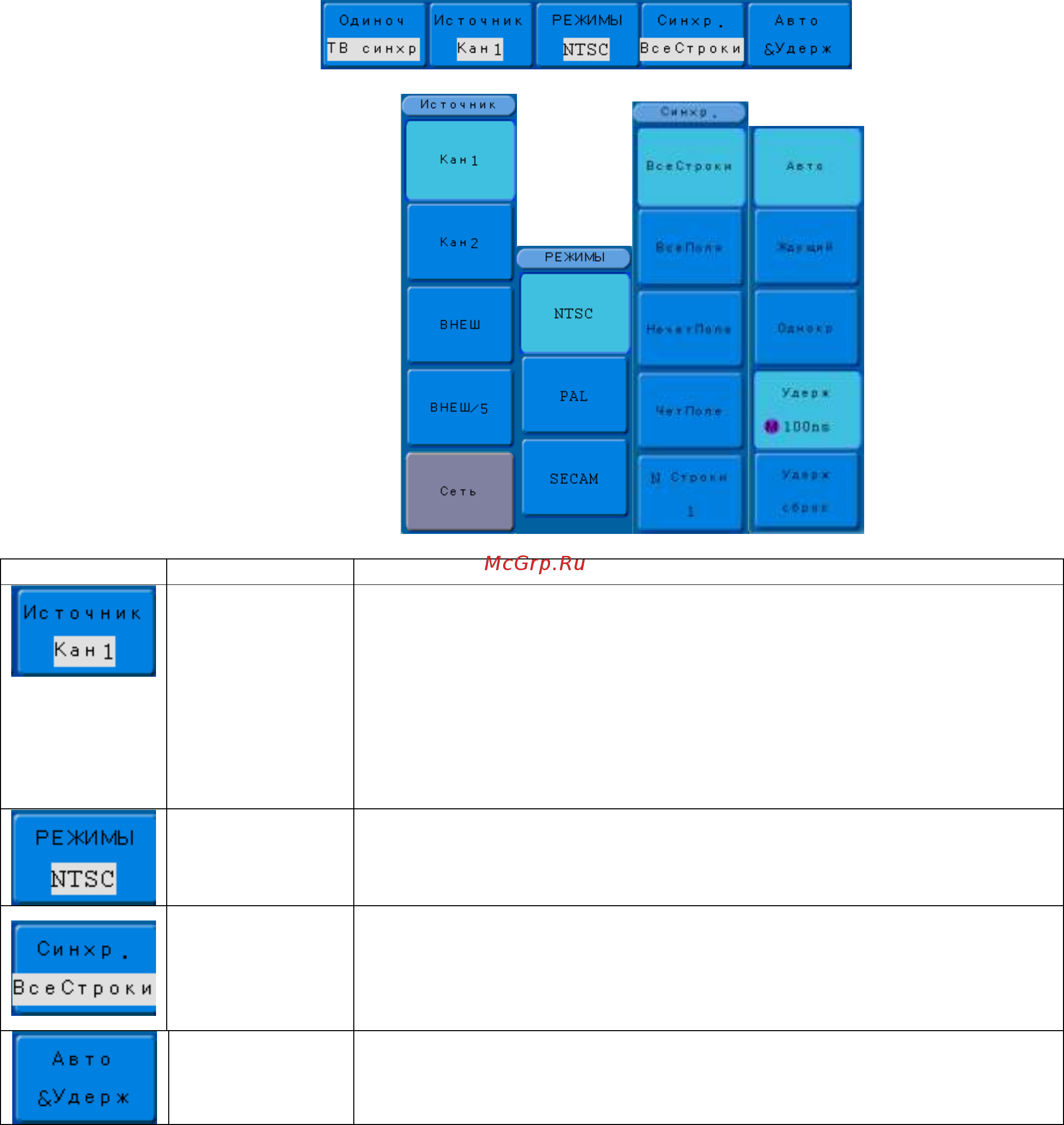

8.1.18 Синхронизация по параметрам ТВ сигнала
В этом режима схема синхронизации дает возможность синхронизации полного
телевизионного сигнала, выбора полярности видео сигнала, выбора системы цветного
телевидения, выбора ТВ-строки, и ТВ поля.
Для выбора режима синхронизации по условиям длительности импульса, необходимо:
1) Нажать кнопку МЕНЮ в зоне ЗАПУСК;
2) Нажать H1;
3) Используя регулятор УСТАНОВКА выбрать необходимый тип синхронизации.
Меню
Установки
Комментарий
Кан1
Кан2
Внеш
Внеш/5
Выбор источника синхронизации:
– выбор канала 1 в качестве источника сигнала
синхронизации;
- выбор канала 2 в качестве источника сигнала
синхронизации;
- выбор внешнего сигнала в качестве источника сигнала
синхронизации;
- выбор внешнего сигнала, ослабленного в 5 раз, в качестве
источника сигнала синхронизации.
NTSC
PAL
SECAM
Выбор стандарта передачи телевизионного сигнала.
Все строки
Все поля
Нечетные поля
Четные поля
№ строки
- запуск по каждой строке;
- запуск по каждому полю;
- запуск по нечетному полю;
- Запуск по четному полю;
- запуск по определенной строке.
Выбор режима запуска развертки и установка удержания
(см. пункт 8.5.3)
Установка номера строки осуществляется вращением многофункционального регулятора
УСТАНОВКА на передней панели ЦЗО.
