X370 Killer SLI/ac / X370 Killer SLI
1.3 Bağlantı Teli Kurulumu

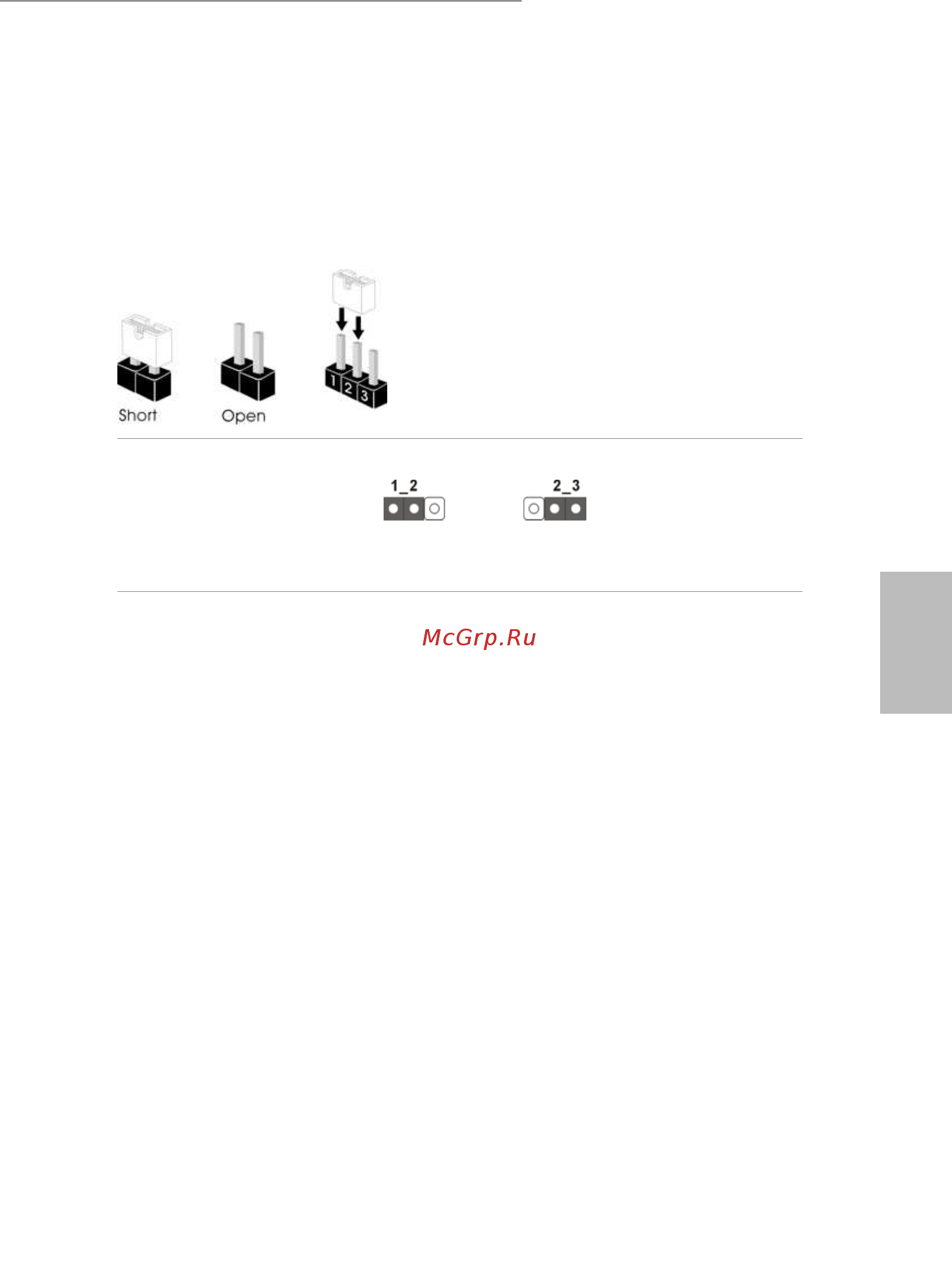

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine
yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel
"Açık" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı
teli kapağı bulunan 3 pimli bağlantı telini göstermektedir.
CMOS'u Temizle Bağlantı
Teli
(CLRMOS1)
(bkz. s.1, No. 18)
CLRMOS1, CMOS verilerini temizlemenizi sağlar. Sistem parametrelerini
temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı
kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten
sonra, CLRMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için bir
bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen sonra
temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz gerekirse,
önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde yeniden
kapatın. Lütfen, şifre, tarih, saat ve varsayılan kullanıcı prolinin yalnızca CMOS
bataryası çıkarıldığında temizleneceğini unutmayın.
CMOS'u TemizleVarsayılan
