1.4 板载接脚和接口

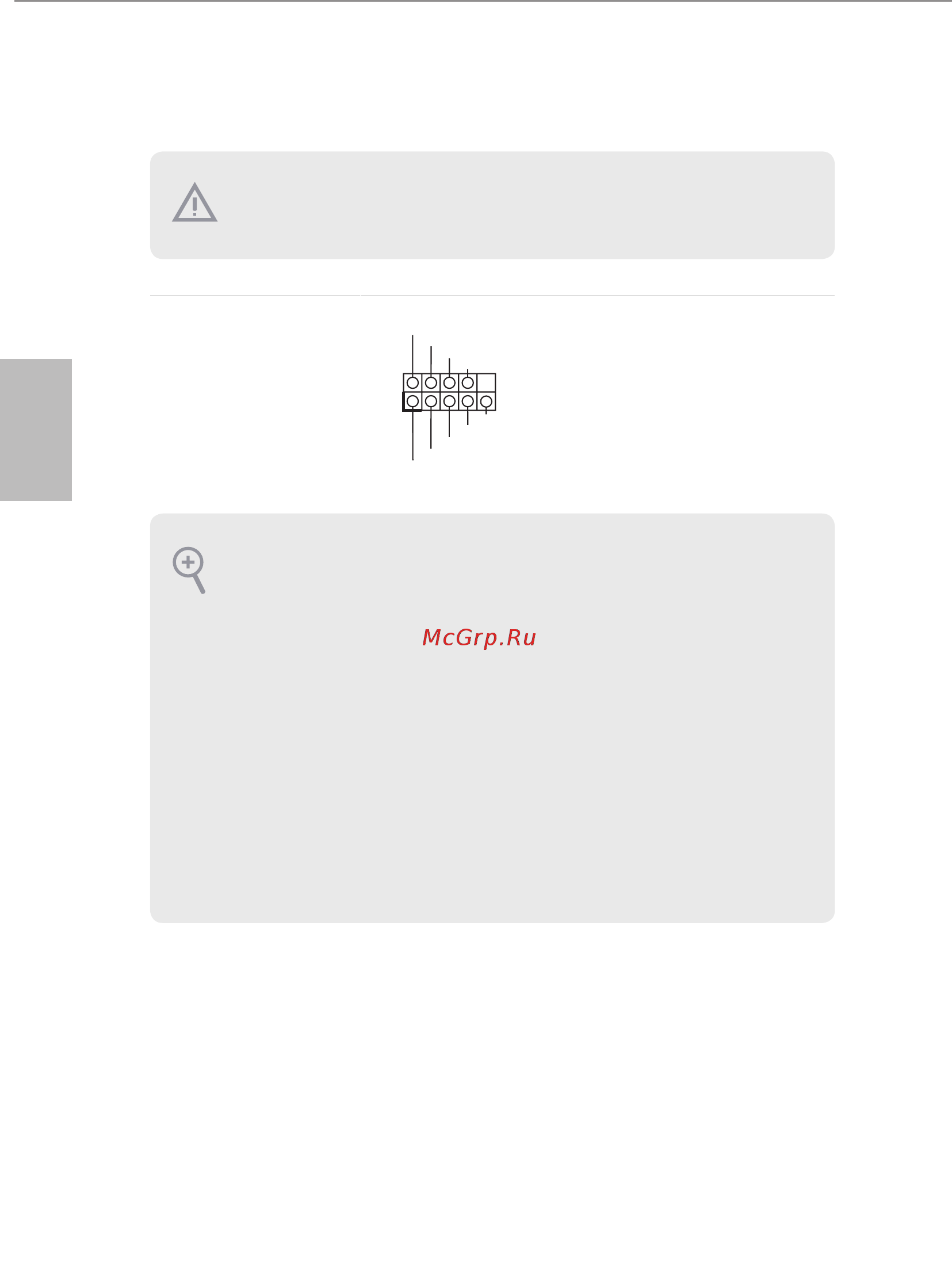

系统面板接脚

（9 针 PANEL1）

（见第 1 页，第 15 个）

按照下面的针脚分配，将

机箱上的电源开关、重置

开关和系统状态指示灯连

接到此接脚。在连接线缆

前请记下正负针脚。

GND

R ESET#

PWRBTN#

PLED-

PLED+

GND

HDLED-

HDLED+

GND

PWRBTN（电源开关）:

连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。

RESET（重置开关）:

连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重置

开关重新启动计算机。

PLED（系统电源 LED）:

连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统处在

S1/S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机（S5）时，此 LED 熄灭。

HDLED（硬盘活动 LED）:

连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此 LED

亮起。

前面板设计根据机箱不同而有所差异。前面板模块主要包括电源开关、重置开关、电

源 LED、硬盘活动 LED 指示灯、扬声器等。将机箱前面板模块连接到此接脚时，确

保连线分配和针脚分配正确匹配。

板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些

接脚和接口上将会对主板造成永久性损坏。
