1.4 Yerleşik Bağlantılar ve Bağlayıcılar

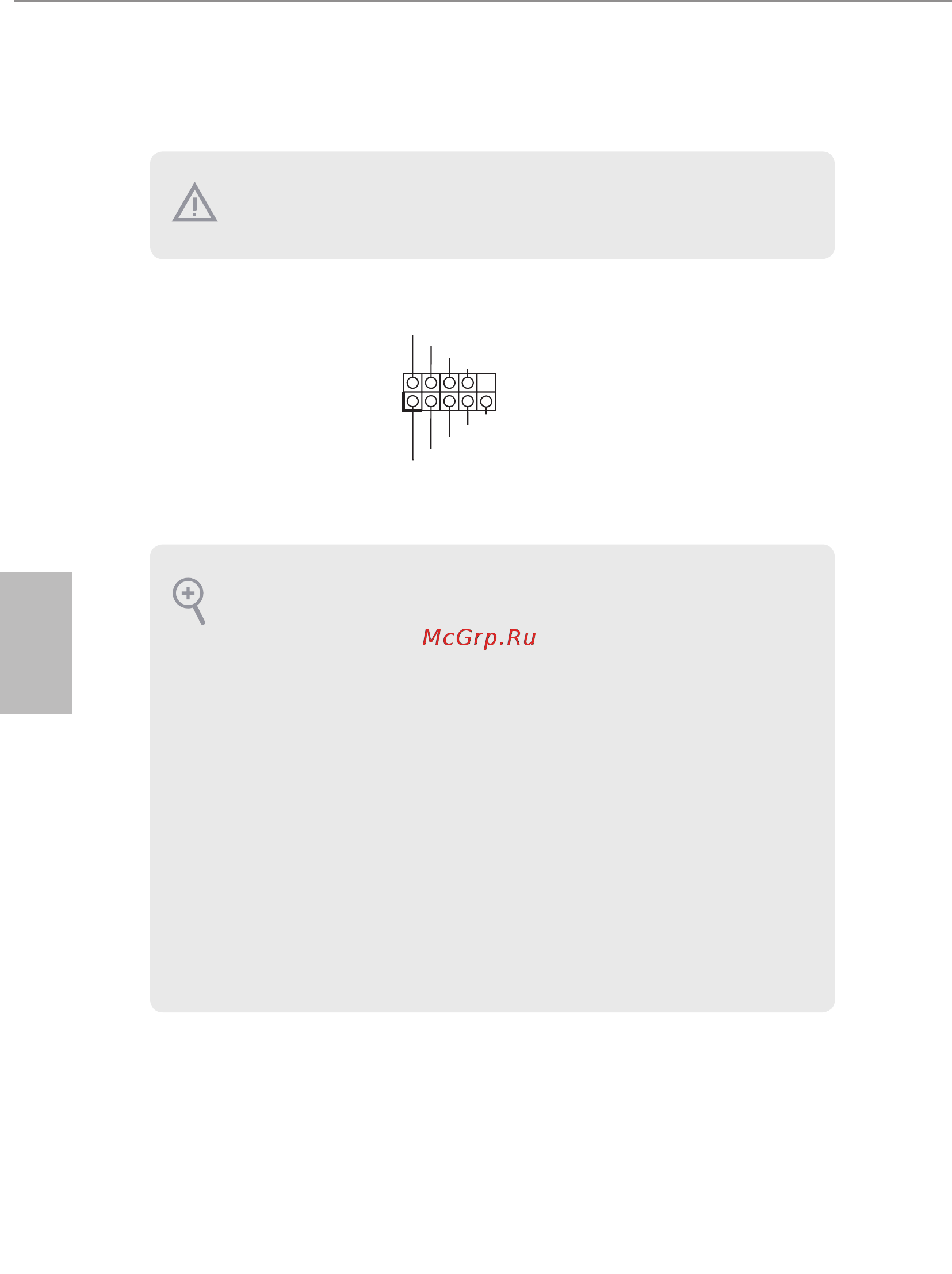

Sistem Paneli Bağlantısı

(9 pimli PANEL1)

(bkz. s.1, No. 15)

Güç anahtarını bağlayın,

kasa üzerindeki anahtar ile

sistem durumu belirtecini

aşağıdaki pim düzenine

göre sıfırlayın. Kabloları

bağlarken pozitif ve negatif

pimlere dikkat edin.

GND

R ESET#

PWRBTN#

PLED-

PLED+

GND

HDLED-

HDLED+

GND

PWRBTN (Güç Anahtarı):

Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne

hareketle kapanacağını seçebilirsiniz.

RESET (Sıfırlama Anahtarı):

Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde

yeniden başlatılamaması hâlinde reset (sıfırla) düğmesine basın.

PLED (Sistem Güç LED'i):

Güç durumu göstergesini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır.

Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da

kapalıyken (S5) LED ışık söner.

HDLED (Sabit Disk Etkinlik LED'i):

Sabit sürücü etkinlik LED'ini kasa ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken

LED ışığı yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç

anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü etkinliği LED'i, hoparlör gibi birimlerden

oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ve

pim düzenlemelerinin düzgün şekilde yapıldığından emin olun.

Yerleşik bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı

ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ve bağlayıcılar

üzerine yerleştirilmesi ana karta kalıcı hasar verebilir.
