한 국 어
X370 Killer SLI/ac / X370 Killer SLI

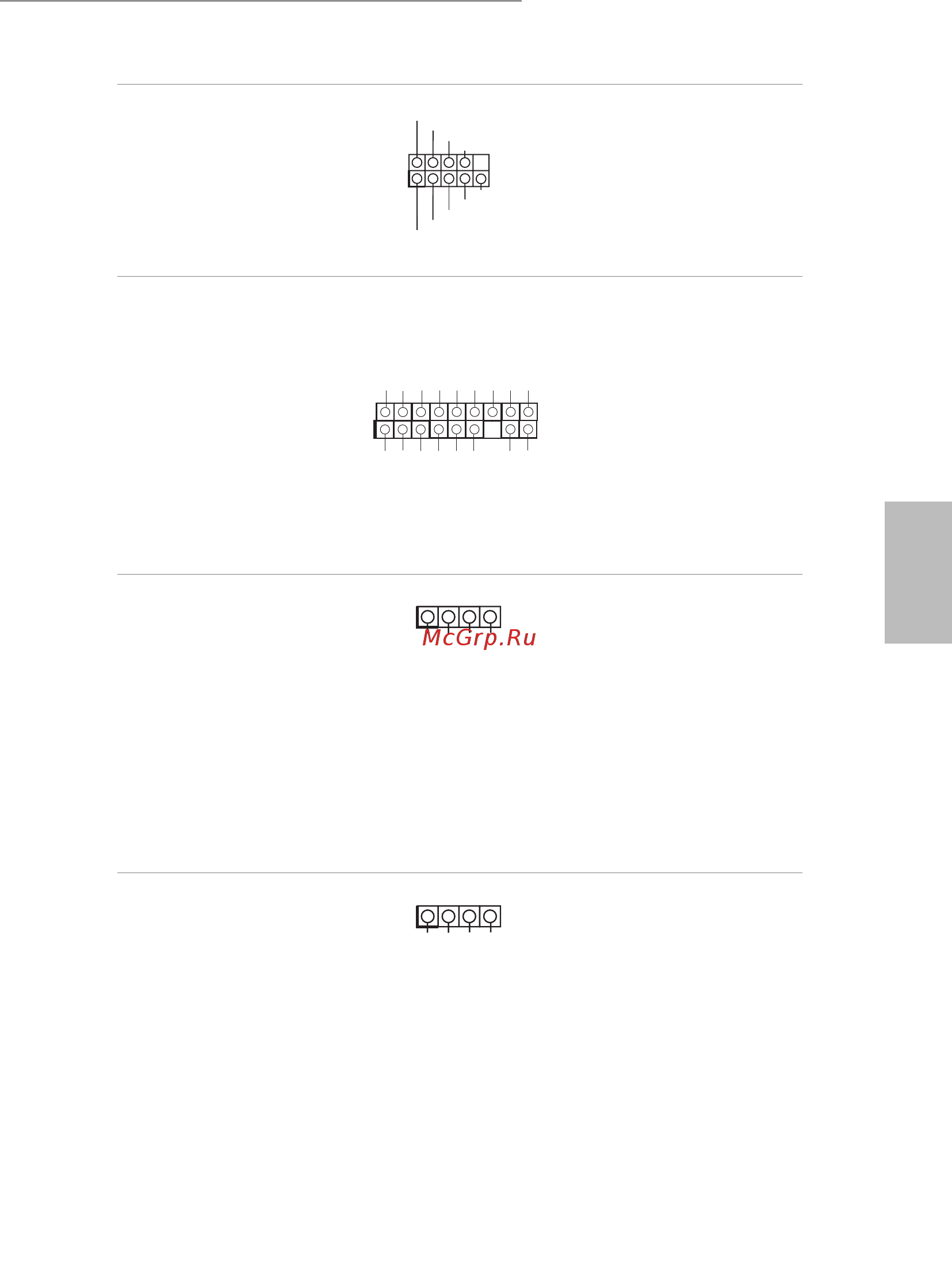

시리얼 포트 헤더
(9 핀 COM1)
(1 페이지 , 25 번 항목 참조 )
이 COM1 헤더는 시리
얼 포트 모듈을 지원합
니다 .
TPM 헤더
(17 핀 TPMS1)
(1 페이지 , 24 번 항목 참조 )
이 커넥터는 키 , 디지
털 인증서 , 암호 및 데
이터를 안전하게 보관
할 수 있는 TPM(Trusted
Platform Module) 시스템
을 지원합니다 . TPM 시
스템은 네트워크 보안을
강화하고 , 디지털 신원
을 보호하며 플랫폼 무결
성을 유지합니다 .
RGB LED 헤더
(4 핀 RGB_LED1)
(1 페이지 , 16 번 항목 참조 )
(4 핀 RGB_LED2)
(1 페이지 , 17 번 항목 참조 )
이 2 개의 RGB 헤더는 다
양한 LED 조명 효과를 선
택할 수 있는 RGB LED 연
장 케이블을 연결하는 데
사용됩니다 .
주의 :
RGB LED 케이블
을 잘못된 방향으로 설치
하지 마십시오 . 그럴 않
을 경우 케이블이 손상될
수 있습니다 .
AMD 팬 LED 헤더
(4 핀 AMD_FAN_LED1)
(1 페이지 , 10 번 항목 참조 )
AMD 팬 LED 헤더는
AMD 방열판과 함께 제
공되는 RGB LED 연장 케
이블을 연결하는 데 사용
됩니다 . 케이블 연결에
서 사용자는 다양한 LED
조명 효과를 선택할 수
있습니다 .
주의 :
팬 LED 케이블을
잘못된 방향으로 설치하
지 마십시오 . 그럴 않을
경우 케이블이 손상될 수
있습니다 .
12V GRB
1
12V GRB
1
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
GN D
SM B_DATA_MAIN
L A D2
L A D1
GN D
S_ PWRDWN #
SE RIRQ #
GN
D
P CIC L K
P CIR ST #
L A D3
+3 V
L A D0
+3VS B
GN D
FR AM E
SM B_CLK_MAIN
