58
Français
Français

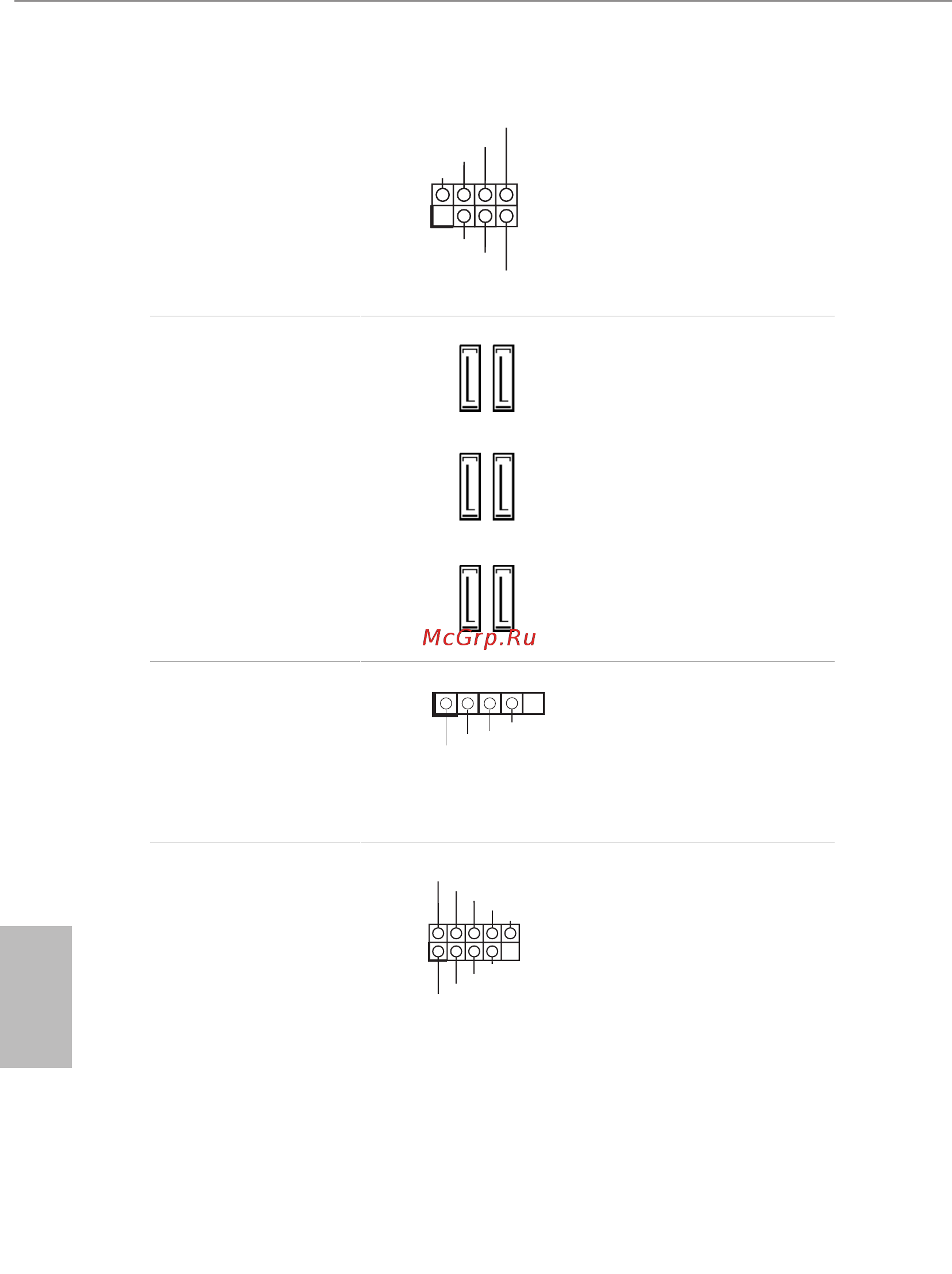

Prise LED d’alimentation
et haut-parleur
(SPK_PLED1 à 7 broches)
(voir p.1, No. 23)
Veuillez brancher la LED
d'alimentation du châssis et le
haut-parleur du châssis sur ce
connecteur.
Connecteurs Serial ATA3
(SATA3_1_2:
voir p.1, No. 14)
(SATA3_3_4:
voir p.1, No. 13)
(SATA3_5_6:
voir p.1, No. 12)
Ces six connecteurs SATA3
sont compatibles avec les
câbles de données SATA
pour les appareils de stockage
internes avec un taux de
transfert maximal de 6,0 Gb/s.
Embase USB de ventilateur
LED AMD
(USB_5 à 4 broches)
(voir p.1, No. 9)
Cette embase sert à connecter
le connecteur USB sur le
dissipateur thermique AMD
SR3.
Embases USB 2
.
0
(USB_1_2 9broches)
(voir p.1, No. 21)
(USB_3_4 à 9 broches)
(voir p.1, No. 22)
Cette carte mère comprend
deux connecteurs. Chaque
embase USB 2.0 peut prendre
en charge deux ports.
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
USB_PWR
P-
P+
GND
SATA3_3SATA3_1
SATA3_5
SATA3_4SATA3_2
SATA3_6
