English
33
X370 Killer SLI/ac / X370 Killer SLI

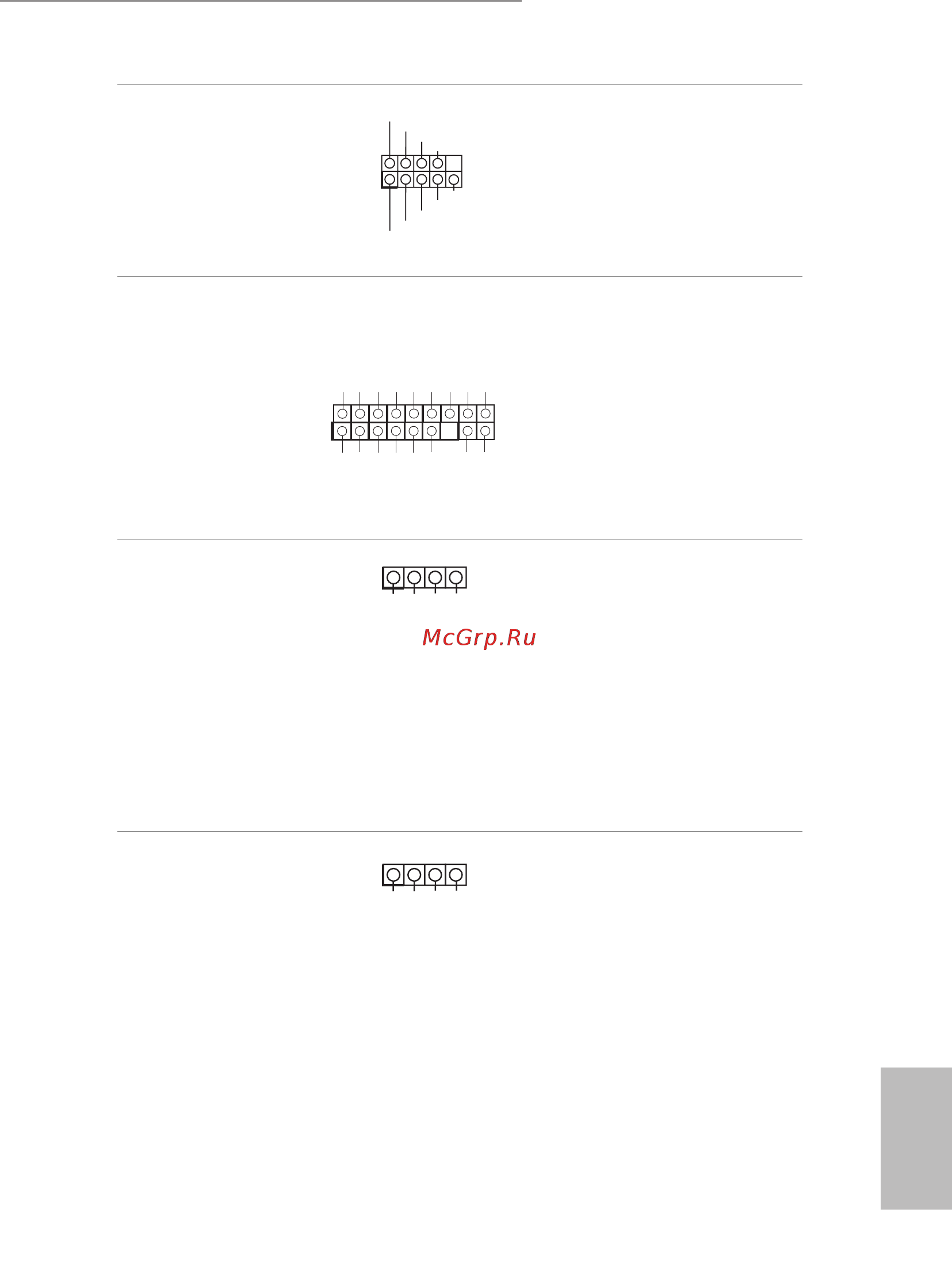

Serial Port Header
(9-pin COM1)
(see p.1, No. 25)
is COM1 header
supports a serial port
module.
TPM Header
(17-pin TPMS1)
(see p.1, No. 24)
is connector supports Trusted
Platform Module (TPM) system,
which can securely store keys,
digital certicates, passwords,
and data. A TPM system also
helps enhance network security,
protects digital identities, and
ensures platform integrity.
RGB LED Headers
(4-pin RGB_LED1)
(see p.1, No. 16)
(4-pin RGB_LED2)
(see p.1, No. 17)
ese two RGB headers are used
to connect RGB LED extension
cable which allows
users to choose from various LED
lighting eects.
Caution: Never install the RGB
LED cable in the wrong orienta-
tion; otherwise, the cable may
be damaged.
AMD Fan LED Header
(4-pin AMD_FAN_
LED1)
(see p.1, No. 10)
AMD Fan LED Header is used to
connect RGB LED
extension cable that comes with
AMD heatsink. e cable
connection allows users to choose
from various LED lighting
eects.
Caution: Never install the FAN
LED cable in the wrong orienta-
tion; otherwise, the cable may
be damaged.
12V GRB
1
12V GRB
1
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
GN D
SM B_DATA_MA IN
L A D2
L A D1
GN D
S_ PWRDWN #
SE RIRQ #
GN
D
P CICLK
P CIRST #
L A D3
+3 V
L A D0
+3VS B
GN D
FR AM E
SM B_CLK_MAI N
